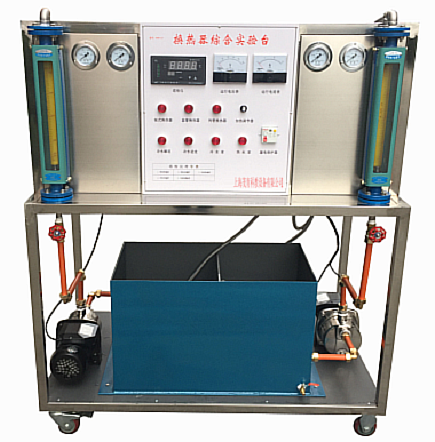

換熱器綜合實驗臺-實驗?zāi)康模?/strong>
1、了解板式、列管及套管換熱器的構造特點及傳熱性能的差別。
2、掌握各換熱器性能測試方法,了解影響換熱器性能的因素。
3、加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
4、掌握流體流速、流量、壓力、溫度等參數的測量技術。
二、換熱器綜合實驗臺-主要配置:
1、套管式換熱器,
2、板式換熱器,
3、列管式換熱器,
4、冷、熱水防腐水泵,
5、冷、熱水轉子流量計,
6、冷、熱水不銹鋼原水箱及加熱水箱,
7、順、逆流調節閥門組,
8、阻力測試壓力表及U型差壓計,
9、加熱功率由固態調壓模塊無極調節,
10、萬能信號輸入巡檢儀顯示溫度,
11、電流表,
12、電壓表,
13、不銹鋼臺架及控制屏等。
三、技術參數:
1、輸入電源:三相AC380V±10% 50Hz,功率6.5KW。
2、換熱器面積:列管換熱器0.36m2,板式換熱器0.56m2,套管換熱器 0.21m2。
3、電加熱總功率:≦6.0KW,加熱溫度:≤80℃。
4、冷、熱水泵參數: 流量: 20L/min ,揚程:12m,功率:120W。
5、轉子流量計:二臺并聯,熱水流量量程:16—160L/h,冷水流量量程:40—400L/h。
6、原水箱:304 不銹鋼材質,容積:80L(冷水箱有蓋密封,防止落灰,配有液位顯示裝置;水箱入口配有浮球閥以保證水箱水位恒定)。
7、熱水箱 :304不銹鋼材質,容積:60L(熱水箱有蓋密封,與冷水箱獨立,配有液位顯示裝置)。
8、溫度測量:測量系統配置有智能溫度控制儀表(PID調節控溫,精度 ±0.2℃),高精度PID調壓模塊電路。
9、外形尺寸:1200×600×1400mm,外形為不銹鋼可移動支架,帶雙剎車輪。
