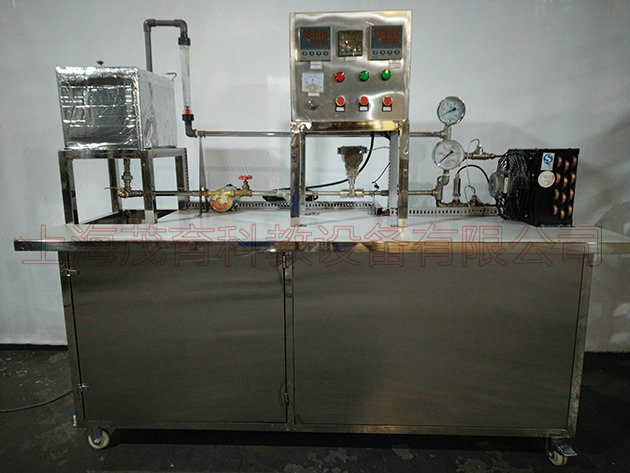

MYR-56熱工測量示教臺
1、演示測量儀表的組成及種類,了解測量及測量誤差的基本概念,測量的一般方法,表示方法和誤差的處理方法,以及評估測量儀表質量優劣的技術指標等內容。
2、重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯系,感受被測參數的變化,并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。
3、中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換,使之成為適應顯示元件的信號。
4、顯示件向觀察者反映被測參數的量值和變化。
二、主要配置:
按被測參數分:壓力、溫度、流量測量儀表。由感受件、中間件和顯示件組成。
測量系統由四個基本環節組成:傳感器、變換器或變送器、傳輸通道、數字顯示裝置、不銹鋼臺及控制屏。
三、技術參數:
1、輸入電源:單相AC220V±10% 50Hz。功率1.5KW.
2、304不銹鋼加熱水箱,容積40L,加熱功率3.0Kw;換熱器面積為3.0㎡,40W散熱風屬。
3、熱水泵參數,流置:20L/min,揚程,12m,功率120W。
4、流量測量,DW15渦輪流量計:測量范圍0.2-6.0m³/h;壓力測量:壓力傳感器:測量范圍0-0.6Mpa。
5、溫度由高精度溫度傳感器測量,萬能信號輸入巡檢儀配合高精度數字顯示表,顯示溫度、壓力量等實驗全部測量參數。
6、外形尺寸:1600×500×1500mm,外形為不銹鋼可移動支架,帶雙利車輪。
四、實訓項目
實驗一、儀表的示值校驗
實驗二、溫度指示儀表的校驗及調整
實驗三、熱電高溫計的使用
實驗四、熱電偶的測定與測試
實驗五、常用顯示儀表的測定
實驗六、熱工儀表校驗
實驗七、測量與誤差
實驗八、溫度測量與儀表
實驗九、壓力測量與儀表
實驗十、流量測量與儀表
實驗十一、被測原件檢測實驗
實驗十二、數字顯示實驗校驗
實驗十三、中間件的信號轉換
