技術指標 | 說 明 | |||

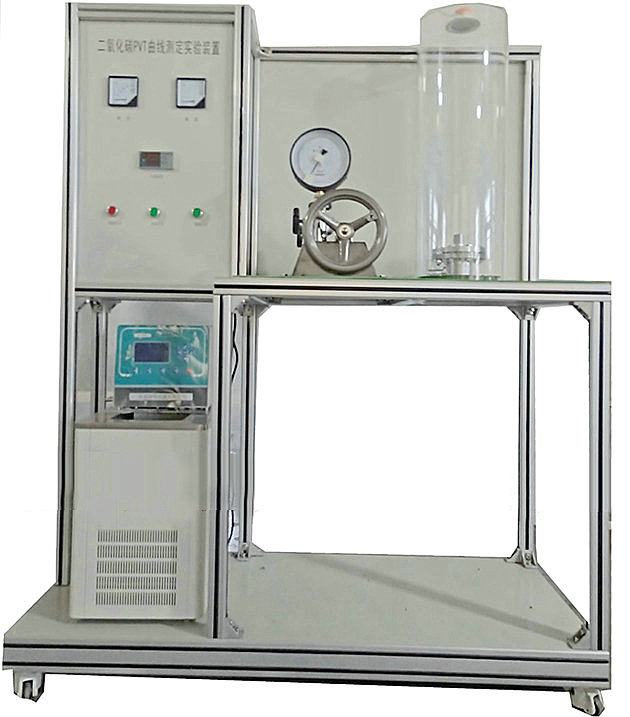

二氧化碳PVT曲線測定實驗裝置-功能 |
1、學習和掌握CO2的P-V-T關系曲線測定方法和原理。 2、觀察CO2臨界乳光現象、整體相變現象、氣-液兩相模糊不清現象,增強對臨界狀態的感性認識和熱力學基本概念的理解。 3、測定CO2的PVT數據,在P-V圖上繪出CO2等溫線。 4、學會活塞式壓力計、恒溫器等熱工儀器的正確使用方法。 |
|||
主要配置 | 主要由精密加工電鍍本體、玻璃阻容器管和玻璃水套、活塞式壓力計、超級恒溫水浴,溫度傳感器、PID調節控溫、高精度PID調壓模塊電路、高品質鋁合金型材框架。 | |||
公用設施 |
水:自帶蓄水箱。 電:電壓AC220V,3kW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 |
|||
技術參數 |
1、操作條件:不大于50℃,不大于10MPa。 2、高壓容器用45號鋼一次性加工成型,表面采用鍍鉻處理。 3、玻璃毛細管:承壓≤10MPa,長度600mm。 4、玻璃夾套:帶刻度,溫度傳感器測口。 透明有機玻璃保護罩,φ250×760mm 5、活塞式壓力計:檢驗壓力范圍0-60MPa,可設定最高壓力。 6、指針式壓力表:范圍0-10MPa,精度0.4%FS。 7、溫度傳感器:Pt100,顯示分度0.1℃。 8、超級恒溫水浴:無氟環保制冷,帶循環泵,溫度范圍-5~100℃,控溫精度0.1℃。 9、額定電壓:220V,總功率:3kW。 10、外形尺寸:1200×500×1700mm,外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。 11、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
溫度 | PT100鉑電阻 | 數字溫度控制儀 | 調壓模塊 | |
壓力 | 壓力表 | 就點顯示 | 閥門 |
