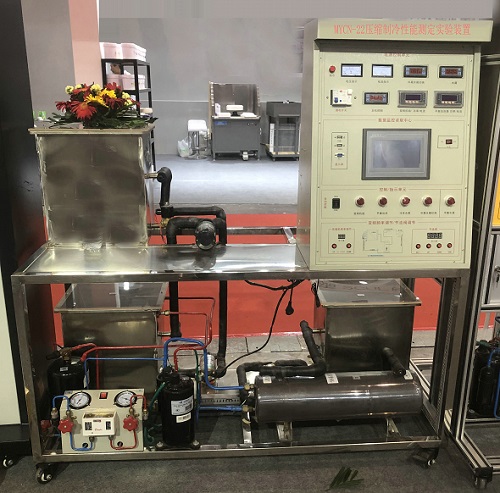

MYCN-22壓縮制冷性能測定實驗裝置
壓縮制冷性能測定實驗裝置-是專門為職業院校制冷類相關專業而研制的實訓裝置,能開設制冷壓縮機性能參數的測定實訓,還能進行制冷循環基本原理的演示實訓。強化了學生對空調制冷壓縮機性能系統故障診斷與維修等綜合職業能力。能滿足實訓教學需要。
一、技術參數:
1. 工作電源:單相三線~ 220V 10% 50Hz
2. 工作環境:溫度 -10 ℃~℃~+40 相對濕度< 85%(25 海拔< 4000m
3.裝置容量:小于等于 3.5kVA
4. 制冷劑: R22
5. 制熱量: 2.3kW
6. 安全保護:具有漏電壓、漏電流過流保護裝置,安全符合國家標準。
二、實驗裝置功能
1、標準工況下的制冷量、制熱量實驗
2、模擬產生各制冷系統參數變化對制冷性能和制熱能效比的影響
3、系統主要性能參數的計算
4、定頻壓縮機性能測試
5、進行制冷循環過程和熱泵演示,可觀察制冷工質的蒸發、冷凝過程及壓縮機
的工作現象。
6、變頻壓縮機性能測試
7、電子膨脹閥的調試,
8、演示在不同條件下壓縮制冷循環以及系統內的能量平衡。
9、研究壓 縮機在不同的冷卻溫度下制冷效率和制冷系數。
10、測定設備冷卻系統的總體傳熱系數。
11、研究熱力膨脹閥在系統中的作用。
12、研究在不同冷卻溫度下,冷卻水的吸熱。
13、在不同冷卻溫度下,研究熱泵的性能。
14、設備的電功率、和額定功率的變化
15、制冷量、制熱量實驗
三、主要配置:
序號 |
名稱 |
型號 |
單位 |
數量 |
1 |
壓縮機 |
IP/220W |
個 |
1 |
2 |
1P制冷機組 |
|
套 |
1 |
3 |
高壓表 |
3.5MP |
個 |
1 |
4 |
低壓表 |
1.5MP |
個 |
1 |
5 |
視液器 |
3/8 |
個 |
1 |
6 |
儲液器 |
1.5P/3/8 |
個 |
1 |
7 |
過濾器 |
3/8 |
個 |
1 |
8 |
手閥 |
3/8 |
個 |
2 |
9 |
壓力控制器 |
|
套 |
1 |
10 |
膨脹閥 |
2MM |
個 |
1 |
11 |
加液閥 |
自動式 |
個 |
1 |
12 |
蒸發器 |
IP干式,不銹鋼 |
套 |
1 |
13 |
冷凝器 |
IP干式,不銹鋼 |
套 |
1 |
14 |
過冷器 |
冷凝器自帶 |
套 |
1 |
15 |
水箱 |
不銹鋼400*300*350MM |
個 |
1 |
16 |
架子 |
|
套 |
1 |
17 |
有機玻璃 |
400*300*350MM |
塊 |
1 |
18 |
水泵 |
不銹鋼1.5T/H |
個 |
2 |
19 |
流量計 |
4-20M |
個 |
2 |
20 |
加熱器 |
1.5KW |
個 |
1 |
21 |
溫度控制器 |
|
個 |
2 |
22 |
PT100 |
|
2 |
10 |
23 |
觸摸屏 |
7寸 |
個 |
1 |
24 |
電力,電流,電壓 |
屏上能測量機組電壓、電流、功率、功率因數、無功功率、有功功率 |
個 |
1 |
25 |
壓力傳感器 |
4-20MA 3MP |
個 |
2 |
26 |
制冷量控制模塊 |
|
套 |
1 |
27 |
壓縮機驅動模塊 |
可手動調節輸出頻率30~100HZ 可顯示壓縮機當時的運行頻率 |
套 |
1 |
28 |
說明書 |
茂育配套 |
|
|
