MYR-44壓氣機性能實驗臺

壓氣機性能實驗臺-實驗目的
學習測試技術，進行壓氣機變工況工作過程測定，掌握用微機采集數據和處理數據，測試指示功、指示功率、壓縮指數、和容積效率等基本操作方法。了解分析采樣頻率對實驗結果的影響。
二、壓氣機性能實驗臺工作條件：
1、常溫、常壓下運行,
2、電源電壓：AC220V
三、實驗原理：
壓氣機的工作過程可以用示功圖表示，示功圖反映的就是氣缸中的氣體壓力隨體積變化的情況。本實驗的核心就是用現代測試技術測定實際壓氣機的示功圖，為了獲得壓氣機工作過程的封閉示功圖，實驗中采用壓力傳感器測試氣缸中的壓力，用霍爾開關確定壓氣機活塞的位置。當實驗系統正常運行后，霍爾開關產生一脈沖信號，數據采集板在該脈沖信號的激勵下，以預定的頻率采集壓力信號，下一個脈沖信號產生時，計算機中斷壓力信號的采集并將采集數據存盤。顯然，接近開關兩次脈沖信號之間的時間間隔剛好對應活塞在氣缸中往返運行一次（一個周期），這期間壓氣機完成了膨脹、吸氣、壓縮及排氣四個過程。信號經放大后送到計算機，經計算處理便得到了壓氣機工作過程中的有關數據及封閉的示功圖和展開的示功圖。實驗測量得到壓氣機示功圖后，根據工程熱力學原理，可進一步確定壓氣機中氣體膨脹和壓縮過程的過程方程式及壓氣機耗功等。

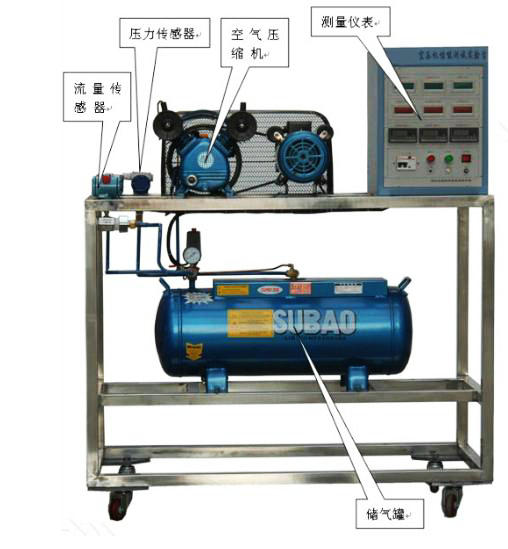

四、實驗臺配置：

序號	模塊名稱	基本配置	數量
1	觸摸屏控制箱	控制箱面板采用鋁質凹字術制作（嵌入式觸摸屏7寸）	1套
2	實驗對象	往復式活塞空壓機：單相風冷式；排氣量：0.036m3/min；功率：0.75kW；氣缸直徑：51mm；活塞行程：38mm；轉速：1220rpm；額定排氣壓力：0.7MPa	1臺
3	汽路循環系統	儲汽罐	1個
4		排氣減壓裝置	1套
5		電動閥	1個
6		安全閥	1個
7		排污口：儲汽罐排除凝結水等	1個
8		溫度傳感器：Pt100鉑熱電阻，測溫范圍：0至200℃	1個
9	測量顯示裝置	高頻動態壓力傳感器：量程：-100kPa～1MPa，頻響范圍：0～100kHz，精度：0.25級	1個
10		空壓機專用壓力傳感器：量程：0~16bar，輸出信號：4~20mA	1個
11		測試軟件：在線監測及穩態分析，壓縮機排氣量、功率計算軟件；任意時刻封閉示功圖繪制、打印等功能	1套
12		數據采集卡：100K采樣率	1套
13		電動機轉速傳感器4-20MA	1套
14		數據采集模塊	1套
15		電腦桌鋁型材5005001200	1張
16		底部裝有萬向輪，便于移動和固定，有利于實驗室的布局800800800	1套
17	框架		1

友情提示：
1、設備驗收：各采購單位收貨時請檢查壓氣機性能實驗臺的貨品外觀，核實的壓氣機性能實驗臺及配件，拒收處于受損狀態的壓氣機性能實驗臺；
2、設備質保：茂育將為各采購單位提供壓氣機性能實驗臺說明書，在質保范圍內提供對壓氣機性能實驗臺的免費維修，超出條件承諾時提供對壓氣機性能實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因導致壓氣機性能實驗臺的選型錯誤或購壓氣機性能實驗臺數量錯誤，造成壓氣機性能實驗臺的退換貨要求，將不被接受；
4、設備貨期：對壓氣機性能實驗臺的發貨期為參考值，如您需要了解壓氣機性能實驗臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對壓氣機性能實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關壓氣機性能實驗臺的技術咨詢。
