工程制圖課是工程界的語言,工程制圖是理工科主要的技術基礎課。如何更快地培養學生的空間思維能力,更有效地掌握繪圖基本功,這是廣大師生多年愿望。
二、工程繪圖桌介紹:
1、規格尺寸
教師桌規格:1600×800×800mm
學生桌規格:1300×620×730mm
2、用料規范及特點:

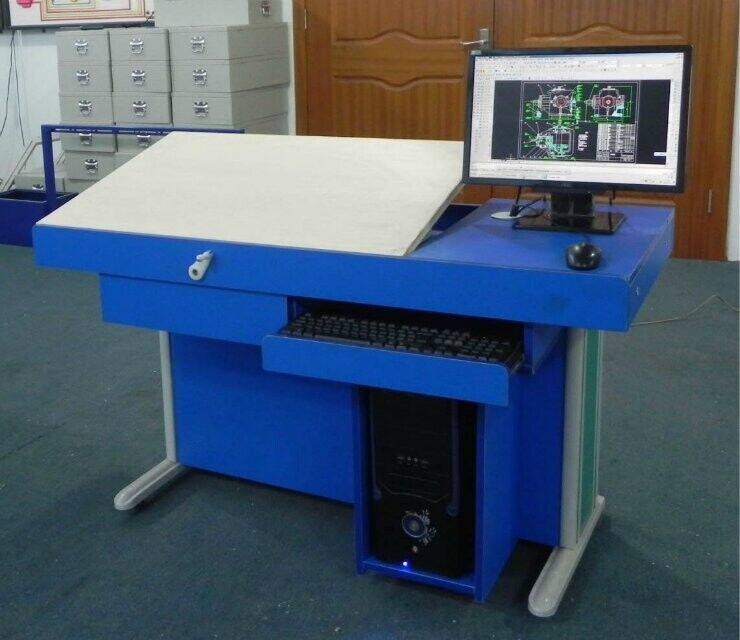

工程繪圖桌是根據制圖課學習的要求設計的,符合人體工程學,設計新穎,穩定可靠,功能齊全。板面斜度具有0-40度范圍可調, 轉動手柄即可調節面板傾角,傳動部分為中碳鋼和鋁合金材質的螺旋傳動,堅固耐用。臺面下的抽屜可放文具、資料等。右邊可放置電腦,是一款具有手工畫圖和電腦做圖的一體化工程制圖桌。是各大院校的理想首選制圖實驗室設備。
3、結構介紹:
鋼木結構桌體材料選用16mm厚優質雙貼面三聚胺板,桌體板截面選用優質PVC封邊,經由自動封邊機加熱180攝氏度膠封。桌體下部為左右兩邊為鋼質支撐架連接,結實美觀; 繪圖板為高級90*60mm一號繪圖板;凳子為鋼塑結構圓凳;
三、主要技術參數:
三聚氫胺(刨花)板:16mm厚優質刨花板,三聚氫胺貼面,符合綠色環保E1級標準。
特點:色澤鮮明,硬度大,耐磨,耐熱性好。耐化學藥品性能好,能抵抗一般的酸、堿、油脂及酒精等溶劑的磨蝕。表面平滑光潔,容易維護清洗。
封邊處理:臺灣碩泰公司生產的優質封邊條封邊,環保膠水。
塑鋼升降凳:PVC座面,鋼管身 ;管身鋼材厚度:1mm烤漆處理;凳面厚6mm,底坐三錐形設計,平穩牢固。整體高度45cm。
凳面采用模具一次成型的工程塑料面、立柱采用φ50×1.2mm圓管,金屬沖壓成型、經過酸洗、磷化、靜電噴塑,表面平整光滑,色彩協調,漆層均勻一致,執行標準:GB/T3325。漆膜耐沖擊測定按GB1732,耐化學測定按GB1763執行。
(一)學生桌配置: 規格1300*620*730mm;
(1) 90cm丁字尺
(2) 90*60cm一號繪圖板
(3) 精密繪圖儀器(5件一套)
(4) 25cm曲線板
(5) 30cm多用斜角三角板
(6) 美工刀
(7) 三棱比例尺
(8) 多功能模板
(9) 大圓弧模板
(10) 不銹鋼多用擦圖片
(11) 畫圓模板
(12) 繪圖鉛筆(5支一套)
(13) 81a繪圖筆
(14) 四腳凳塑料(1張)
(15) 學生桌(1張)
(16) 電腦有學校自配
(二)老師桌配置: 規格1600*800*800mm;
(1)1200cm丁字尺
(2)120×90cm零號圖板
(3)精密繪圖儀器(12件一套)
(4)高亮度書寫投影(1臺)
(5)投影薄膜(一盒)
(6)銀幕(一幅)
(7)制圖基本技能掛圖(一套16張)
(8)滑動轉椅(一張)
(9)25cm曲線板
(10)30cm多用斜角三角板
(11)美工刀
(12)三棱比例尺
(13)多功能模板
(14)圓弧模板
(15)不銹鋼多用擦圖片
(16)畫圓模板
(17)繪圖鉛筆(5支一套
(18)速成制圖小模型(55件一套)
(19)81a繪圖筆
(20)老師桌(1張)
