MYG-71過程控制實驗實訓裝置
一、過程控制實驗實訓裝置-概述
過程控制綜合實驗裝置(Process Control System,簡稱PCS),是模仿現代工業生產過程中常見的物理量,諸如溫度、壓力、流量、液位等參數,對其進行測量、控制,分析過程參數變化特性,研究過程控制規律(如PID控制)的教學實驗設備,選用智能化的工業用儀器儀表,接近工業實際,使用安全,運行穩定,維護簡單,性價比優越。本裝置集合多種控制方式,再現實際工業現場使用的控制手段,采用聲光報警系統,并提供用戶更友好的二次開發接口。
二、產品功能及特點:
1、產品功能:
(1)、可滿足“自動調節原理,過程控制,控制儀表,自動檢測技術與傳感器,計算機及相關課程的教學實驗需求;
(2)、DCS和過程控制分時使用,互相不干擾。
2、產品特點:
(1)、分體式設計,模塊化組裝式結構,可以根據不同的需要選擇、PLC控制,儀表控制,DDC控制無線網絡組成不同的控制系統。含有常規水箱檢測控制裝置、鍋爐加熱裝置。設備可以實現多臺電腦控制系統,進行遠程網絡控制.
(2)、三水箱配置;雙路供水系統。
(3)、實驗柜完全敞開設計,內部器件全部可視,有利直觀教學和維護。
(4)、人性化設計,配有儲水箱,進排水自控裝置,減輕實驗人員勞動強度。為實驗文明操作提供條件。
(5)、裝置的儀表、部件均選用現代化技術工業級產品,智能化程度高。精度好,規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
(6)、安全度高,系統配有漏電保護,帶保護套的專用實驗電源連線,及溫控箱防止無水加溫自動控制等,力求保護人身、設備安全。
(7)、開放度好,在教師指導下,學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
(8)鍋爐加熱程控保護系統
A、加熱電路加有保險管進行過載保護;
B、鍋爐加熱內膽加由水位液位保護裝置,水位不達到一定的高度,控制系統不能控制可控硅調壓器工作。
(9)、電源保護措施
A、加有電流型漏電保護器,防止設備漏電短路造成的設備及人身傷害。
B、各控制電路加有保險管,有效保護器件因過載造成損壞。
(10)、電源啟?刂品绞剑徊捎脝⑼0粹o控制接觸器來控制電源的啟停。
(11)、漏電保護裝置及安全性和安全承諾;
A、各種電源及各種儀表的可靠的保護功能
B、各種電源及各種儀表的強電采用開關控制,學生不自行接線,不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構,防止觸電事故的發生。
三、產品結構與特點:
(參考圖:以實際生產為準)

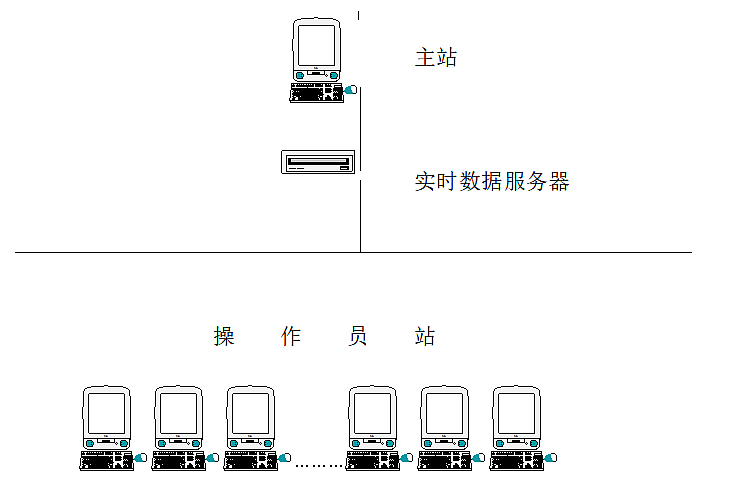

計算機網絡網絡示意圖
三、技術參數與要求:
1、供電電源:
單相交流電源:220VAC±10%、50Hz±5%、16A,系統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小于10米
3、系統儀表的輸入、輸出信號符合IEC標準
(1)變送器電流源信號:4-20mADC。
(2)儀表采樣:1-5V(250Ω)/0.2-1V(50Ω)
4、系統提供直流線性穩壓電源(朝陽電源產品) 24VDC/1A。
5、上位計算機組態軟件
應用MCGS(Monitor and Control Generated System)全中文工控組態軟件進行開發的實驗系統。運行環境要求,參見MCGS用戶指南?梢越M成網絡,一臺老師機可以控制十幾臺學生機,實現數據共享。
四、控制實驗:
特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度特性實驗
7、壓力特性實驗
8、箱液位數學模型的測定實驗
單回路控制實驗
1、電動調節閥支路單容液位控制實驗
2、變頻器支路單容液位控制實驗
3、上水箱雙容液位控制實驗
4、上下水箱雙容液位控制實驗
5、三容液位控制實驗
6、電動調節閥支路流量控制實驗
7、變頻器支路流量控制實驗
8、鍋爐內膽溫度控制實驗
9、鍋爐內膽溫度位式控制
串級控制實驗
1、上水箱雙容串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
3、上水箱液位與變頻器支路流量串級控制實驗
4、三閉環三容液位串級控制實驗
5、溫度流量串級控制實驗
比值控制實驗
1、單閉環比值流量控制實驗
2、隨動流量比值控制實驗
解耦控制實驗
★1、雙容解耦控制(提供設備水路圖和說明書)
★2、液位流量解耦控制(提供設備水路圖和說明書)
★3、液位壓力解耦控制(提供設備水路圖和說明書)
滯后控制實驗
1.Smith預估控制實驗
教師機內容
1、主機監測單元測試
2、手機app控制
3、手機模擬量和開關量控制實驗
4、手機微信端報警設置
無線網絡控制
1、ZIGBEE通訊實驗
2、ZIGBEE組網實驗(提供觸摸屏的組網圖)
3、WiFi通訊實驗與電腦通信(錄制視頻尋址過程)
4、PID參數調節與控制(提供4個站點的曲線圖)
5、觸摸屏顯示功能(提供軟件界面)
6、手機APP顯示與控制(提供軟件界面)
7、開關量控制實驗
過程控制模擬對象仿真實驗
1、上水箱特性測試
2、下水箱特性測試
3、二階液位特性測試
4、溫度加熱器特性測試
5、調節閥特性測試
6、壓力單閉環控制系統
7、溫度單閉環控制系統
8、液位單閉環控制系統
9、流量單閉環控制系統
10、二階液位控制系統
11、上水箱液位和流量串級控制系統
12、上、下水箱液位串級控制系統
13、前饋反饋控制系統
