MYG-67B現場總線過程控制實驗設備

現場總線過程控制實驗設備-是一套基于PCS現場總線控制的實驗設備,它是集自動化儀表技術,計算機技術,通訊技術,自動控制技術為一體的多功能實驗設備。系統包括流量、溫度、液位等熱工參數,可實現系統參數測定、單回路控制、串級控制、前饋控制、比值控制等多種控制形式?刂葡到y(tǒng)采用西門子的分布式I/O單元ET200M,監控軟件采用SIMATICWINCC。采用現場總線的液位變送器、壓力變送器、渦輪流量計、變頻器、電動調節閥、溫度變送器以及分布式I/O模塊。該實驗裝置既可作為本科、?、高職過程控制課程的實驗裝置,也可作為研究生及科研人員在復雜控制系統、先進控制系統研究方面提供物理模擬對象和實現手段。同時也可以作為學習現場總線過程控制的一個實驗手段。
本實驗裝置采用西門子的現場總線過程控制系統,監控軟件采用SIMATIC WINCC。
現場總線是基于全集成自動化思想的系統,其集成的核心是統一的過程數據庫和唯一的數據庫管理軟件,所有的系統信息都存儲于一個數據庫中而且只需輸入一次,這樣就大大增強了系統的整體性和信息的準確性。通訊采用符合IEC61131-3國際標準的編程軟件和現場設備庫,提供連續控制、順序控制及高級編程語言,F(xiàn)場設備庫提供大量的常用的現場設備信息及功能塊,可大大簡化組態工作,縮短工程周期。它具有ODBC、OLE等標準接口,并且應用以太網、PROFIBUS現場總線等開放網絡,從而具有很強的開放性,可以很容易地連接上位機管理系統和其它廠商的控制系統。
二、結構與特點:
2、設備特點:
(1)、三水箱配置;雙路供水系統。
(2)、實驗柜完全敞開設計,內部器件全部可視,有利直觀教學和維護。
(3)、人性化設計,配有儲水箱,進排水自控裝置,減輕實驗人員勞動強度。
(4)、裝置的儀表、部件均選用現代化技術工業級產品,智能化程度高。精度好,規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
(5)、安全度高,系統配有漏電保護,及溫控箱防止無水加溫自動控制等,力求保護人身、設備安全。
(6)、開放度好,在教師指導下,學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
(7)鍋爐加熱程控保護系統
鍋爐加熱內膽加由水位液位保護裝置,水位不達到一定的高度,控制系統不能控制可控硅調壓器工作。

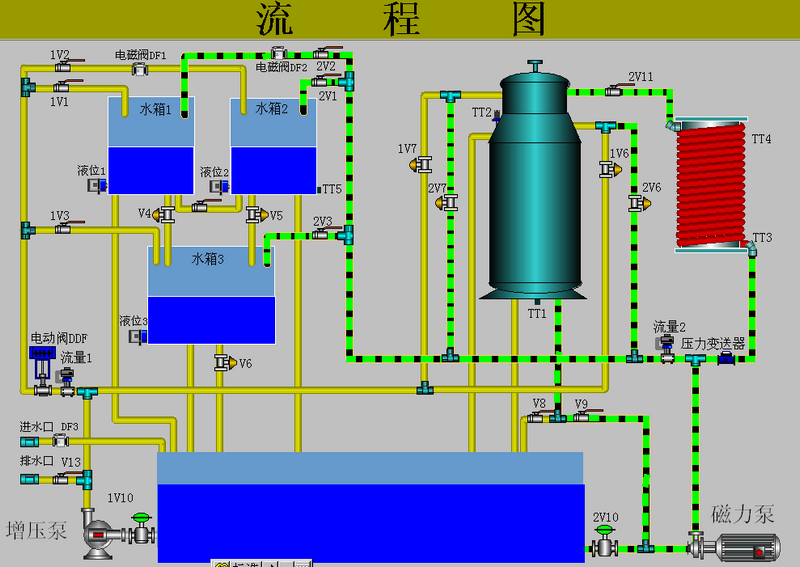

3、系統水路圖

三、技術參數與要求:
1、供電電源
單相交流電源:220VAC±10%、50Hz±5%、16A,系統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小于10米
3、系統提供直流線性穩壓電源(朝陽電源產品) 24VDC/1A。
4、上位計算機組態軟件:采用國內市場應用廣泛的WINCC6.0組態軟件。
6、外形尺寸(組合后):對象:1600mm×750mm×1850mm,
控制柜:830mm×750mm×1900mm。
7、重量:實驗柜,約重200Kg;實驗臺+實驗架,約重250Kg
四、系統配置:
名稱 單位 數量 備注 產地
不銹鋼磁力泵三相磁力泵 臺 1 MP-55RM-380無泄漏,低噪音,三相220vAC,50Hz, 上海
不銹鋼磁力泵二相磁力泵 臺 1 MP-55RM無泄漏,低噪音,三相220vAC,50Hz, 上海
溫控調壓模塊+散熱器 1 全隔離單相交流可控硅調壓模塊;控制信號:4-20mA。 寧波
加熱環 1 功率:1400W,220VAC。 茂育
Pt100溫度傳感器及溫度變送器 4 Pt100:A級;溫度變送器:0.5級精度,0-100℃。 上海
智能電動調節閥 1 Honeywell,控制信號4-20mA 上海
擴散硅壓力(液位)變送器 2 擴散硅隔離探頭,0.5級精度;輸出信號:選4-20mADC(二線制) 上海
流量計及流量變送器 2 (1)量程:選0-800L/h;(2)輸出信號:4-20mADC;(3)精度:0.5級。
西 門 子 300 控 制 單 元
CPU 1 CPU-315-2DP
6ES7315-2AG10-0AB0
德國
CPU電源 1 6ES7 307-1BA00-0AA0 德國
MMC 1 存儲卡128KB
6ES7 953-8LG11-0AA0
德國
變頻器主體 1 6SE6 420-2AB13-7AA1 德國
變頻器通訊板 1 6SE6 400-1PB00-0AA0 德國
變頻器器操作面板 1 6SE6 400-0BP00-0AA0 德國
ET 200M 1 6ES7 153-1AA03-0XB0 德國
SM331 1 8 AI
6ES7 331-7KF02-0AB0
德國
SM332 1 4 AO
6ES7332-5HD01-0AB0
德國
DP/PA耦合器(IM157) 1 為DP子站將PA設備連入PROFIBUS-DP,與現場總線型對象互聯時選用 德國
Profibus-PA溫度總線儀表 1 溫度測量帶PA輸出7NG3213-0NN00 德國
Profibus-PA液位總線儀表 1 液位測量帶PA輸出7MF4634-1DD2-3AF6 德國
通訊卡 1 C P / 5611通訊卡
6GK1 561-1AA01
德國
電纜編程 1 6ES7-901-0BF00-0AA0 德國
導軌 833mm DIN專用導
6ES7 390-1AJ30-0AA0
德國
連接器 5 20腳前連接器
6ES7 392-1AJ00-0AA0
德國
WinCC6.0 1   德國
STEP7 v5.4 1 編程軟件 德國
T型頭   3   德國
終端電阻   1   德國
DP專用電纜   5米 6XV1830-0EH10 德國
其它設備
實驗用淡藍色透明有機玻璃水箱 3 三個圓型有機玻璃水箱 茂育
不銹鋼溫控實驗箱 1 由加熱箱、冷卻箱、加熱環、Pt100、溫度變送器組成,并帶有加熱箱內無水?dāng)嚯姳Wo(hù)裝置 茂育
純滯后實驗裝置 1 完成滯后實驗 茂育
不銹鋼儲水箱 1 內有獨特的結構設計和不銹鋼過濾網,拆洗方便 茂育
電磁閥 2 寧波余姚三力信 寧波
接觸器 4 正泰 溫州
繼電器 4 正泰 溫州
液面探頭 2 自制 茂育
全部不銹鋼管及配件,增加設備的使用壽命。 1 外加工 杭州
實驗臺及實驗架 1 外加工 茂育
五、實驗項目:
一)特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度度特性實驗
7、三容實驗特性實驗
二)單回路控制實驗
1、電動調節閥支路單容液位控制實驗
2、變頻器支路單容液位控制實驗
3、上水箱雙容液位控制實驗
4、上下水箱雙容液位控制實驗
5、三容液位控制實驗
6、電動調節閥支路流量控制實驗
7、變頻器支路流量控制實驗
8、鍋爐內膽溫度控制實驗
三)串級控制實驗
1、雙容串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
3、上水箱液位與變頻器支路流量串級控制實驗
4、三閉環三容液位串級控制實驗
四)比值控制實驗
1、單閉環比值流量控制實驗
2、隨動流量比值控制實驗
五)前饋反饋控制實驗
1、上水箱液位流量前饋反饋控制實驗
六)解耦控制實驗
1、上水箱雙容液位解耦控制實驗
