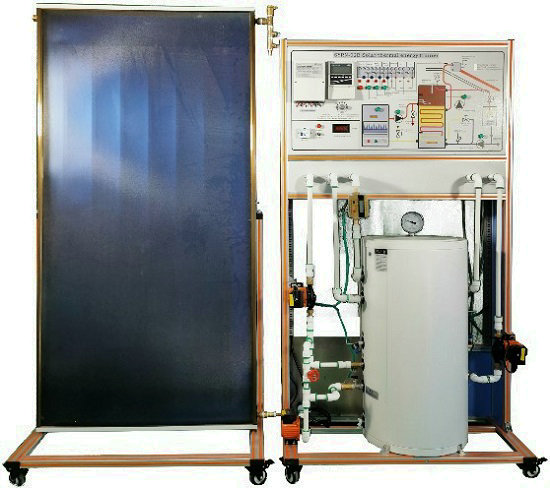

MY-PV53太陽能熱能培訓器
一、太陽能熱能培訓器-概述：
本裝置用于太陽能工程的理論和實踐研究，這些設施用于獲得用于衛生、空調和類似服務的熱水，具有廣泛的教學應用。
二、功能組成：
培訓裝置包括四個操作單位，具體如下:
1、主模塊
1)主模塊安裝在一個垂直框架中實現，包含一個前面板，其中包含一個真實詳細的系統系統圖，以及用于一次和二次回路中液體的循環圖、存儲和控制的組件。
2)部件必須垂直放置在底座上，便于在手冊中描述的實際操作過程中對所有部件進行裝配和拆卸操作。教練必須在前面和后面都有開口，讓學生從每一邊看到組件。
3)尺寸:1000×650×1650毫米。
2、太陽能單元:
1)系統裝配的太陽能電路換熱器,鎂陽極、不銹鋼水箱:容量:80 l,功率1200 W,加熱時間(ΔT = 45°C) h,分鐘。太陽能平板集熱器，太陽能回路加載/卸載閥，流量調節器，空氣釋放閥，安全閥，壓力計，溫度計，止回閥，膨脹罐，流量調節器，太陽能回路泵，DHW泵，泵回路支持
1)系統詳圖。
2)設有液晶顯示屏的電子控制中心，以顯示數據。
3)電源、保護和狀態燈。
4)用于冷水進口、熱水衛生出口、與太陽能板連接等的液壓插座必須位于模塊的后部。
5)、溫度系統
6)訓練器必須在6個不同的點上安裝6個溫度探測器
7)一個用于計算能量的太陽輻射傳感器。
8)一個熱量計數器。
3、太陽能電池板
1)真正的太陽能電池板必須放置在一個金屬結構中，并通過柔性管道與主模塊連接，柔性管道上有排放、安全和注入閥門。
2)實際尺寸:1060x700x2050mm
3)吸收體面積:1.105米* 1.666米= 1.840平方米
4)吸收管數量:12根(MS)
5)流體體積:1.5 l (MS)
3、換流器加熱器
1)作為使用產生的熱水的一種方法，對流器加熱器必須可用。它必須通過軟管連接。
這個組件必須允許我們試驗用這個系統獲得的熱水的效果。但是，該系統必須足夠開放，以便與其他應用程序易于使用，例如衛生熱水供應、地板下加熱等。
2)空氣流量:253 m3/h
3)加熱功率:2,8 kW
5)水流:350L
三、太陽能熱能培訓器培訓項目：
培訓師必須被視為對太陽能發電設施進行理論和實踐研究的全球系統，允許進行下列教學活動:
1、識別所有組件以及它們?nèi)绾闻c其操作相關聯。
2、所有部件的技術參數的解釋。
3、ACS設備、空調等的選型標準
4、設施的裝配和維護標準。
5、解釋由控制提供的情景數據
|
|
|
生產商 |
|
|
型號 |
MY-PV53 |
上海茂育 |
|
|
主機 |
|
輸入電源： |
歐標：AC220V- AC250V±10% 50Hz |
|
|
|
裝置容量： |
2.5kVA |
|
|
|
外形尺寸長*寬*高 |
1100mm×800mm×1950mm |
|
|
|
重量 |
180KG |
|
|
|
包裝尺寸長*寬*高 |
1190mm×890mm×2120mm |
|
|
|
包裝形式 |
木箱 |
|
|
|
循環水箱 |
400MM*300M*300MM
長*寬*高 |
|
|
|
太陽能水箱 |
80L |
|
|
|
電流： |
10A |
|
|
|
加熱器 |
1200W |
|
|
|
太陽能水泵 |
三擋調220V |
|
|
|
太陽能控制器 |
SP24 |
|
|
|
換熱器 |
空氣流量: 253 m3/h
加熱功率: 2800w
水流: 350 L |
德州空調廠 |
|
|
太陽能平板集熱器 |
|
外形尺寸長*寬*高 |
1000mm×800mm×2100mm |
廣州太陽能公司 |
|
|
重量 |
100KG |
|
|
|
包裝尺寸長*寬*高 |
1280mm×880mm×2330mm |
|
|
|
吸收體面積 |
1.105米* 1.666米= 1.840平方米 |
|
|
|
吸收管數量: |
12根(MS) |
|
|
|
流體體積 |
1.5 l (MS) |
|
|
友情提示：
1、設備驗收：各采購單位收貨時請檢查太陽能熱能培訓器的貨品外觀，核實的太陽能熱能培訓器及配件，拒收處于受損狀態的太陽能熱能培訓器；
2、設備質保：茂育將為各采購單位提供太陽能熱能培訓器說明書內的質保條件和質保期，在質保范圍內提供對太陽能熱能培訓器的免費維修，超出條件承諾時提供對太陽能熱能培訓器的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>太陽能熱能培訓器的選型錯誤或購置太陽能熱能培訓器數量錯誤，造成太陽能熱能培訓器的退換貨要求，將不被接受；
4、設備貨期：對的太陽能熱能培訓器發貨期為參考值，如您需要了解太陽能熱能培訓器的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對太陽能熱能培訓器有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關太陽能熱能培訓器的技術咨詢。
