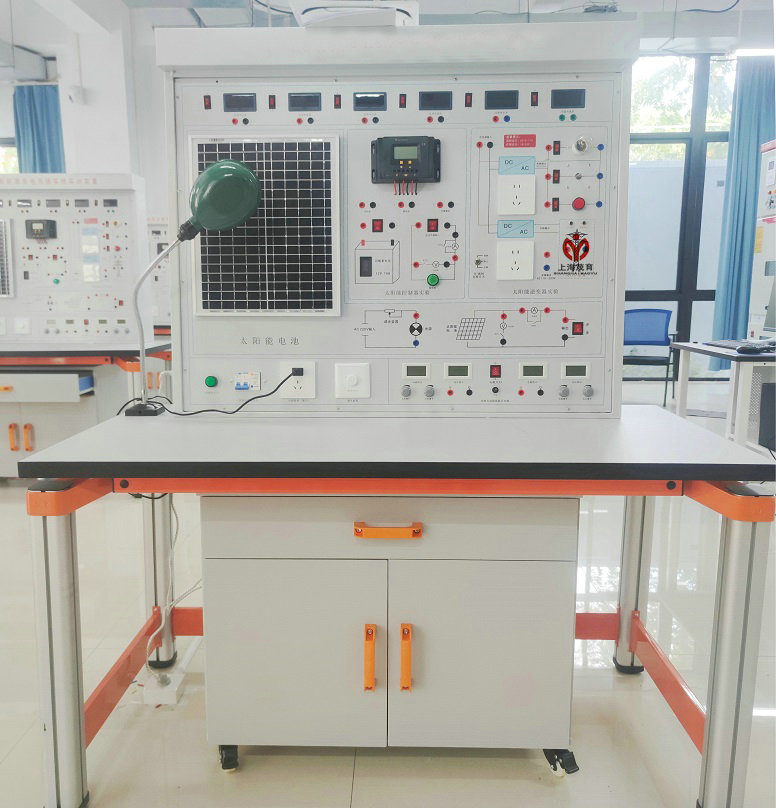

MY-PV08 太陽能教學實驗實訓臺
MY-PV08太陽能教學實驗實訓臺-技術參數:
1、系統最大電壓:21.5V
2、系統最大電流:2A
3、系統最大功率:25W
4、太陽能電池規格
5、組件尺寸(L*W*H):621*281*28mm,單晶硅太陽能電池 x 1
6、最佳功率:20W
7、最佳工作電壓:17.05±0.5V
8、最佳工作電流:1.20±0.10A,
二、控制器規格:
1、光電控制器:額定電流為10A,配置鉛酸蓄電池(教學設備),負載為100W以下的12V直流負載,控制單元一信道為光控輸出,另一通道為多類定時輸出
2、用戶型控制器:,額定電壓:12V,最大光電電池功率:60W,最大負載電流:5A,過放電壓:11.0 ± 0.5, 蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關
三、電表規格:
1、電流表:x 3, 0~2A,顯示模式︰0.5”LCD液晶顯示
2、電壓表:x 3, 0~20V,顯示模式︰0.5”LCD液晶顯示
3、溫度表:x 1, -19.9~99.9℃
四、負載:
1、風扇:x 1,額定電壓:12V,工作電流:0.25A,功率:3W
2、交通燈:2組(R,G,B),額定電壓:12V,工作電流:0.25A,功率:3W
3、LED燈:1組(7顆);蜂鳴器:x 1;馬達:x 1,額定電壓:12V,工作電流:0.25A,功率:3W
4、開關:x 1;按鈕:x 1
五、電池:
1、閥控式密封鉛酸蓄電池,
2、額定電壓:12V,額定容量(20hr) :3.3Ah,充電方法(恒壓),
3、循環︰最大充電電流為825mA
六、電壓器:
1)1個電壓器(可變電阻),電阻值調整范圍為0~1kΩ
2)DC/DC:5個DC/DC電源模塊
3)提供DC轉AC模塊
七、實驗單元:
實驗一 太陽能電池發電原理實驗
實驗1-1 太陽能光電板能量轉換實驗
實驗1-2 環境對光電轉換影響實驗
實驗二 太陽能電池光電系統直接負載實驗
實驗三 光電控制型太陽能系統發電實驗
實驗3-1 光電型控制單元工作原理實驗
實驗3-2 光電型控制單元充放電保護實驗
實驗四 用戶型太陽能發電和利用實驗
實驗4-1 用戶型控制單元工作原理
實驗4-2 用戶型控制單元充放電保護實驗
實驗五 太陽能系統電器負載實驗
實驗六 綜合實驗
實驗七 太陽能電池基本特性測試實驗
實驗八 外部擴充DC轉AC外接電器實驗
實驗九 單晶太陽能電池I-V特性曲線實驗
