MY-PV07太陽能教學實驗實訓裝置
太陽能教學實驗實訓裝置-由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊,等部分組成。主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。
二、主要技術規格參數:
1、系統規格
◆ 系統工作電壓:12/24V DC 220VAC
◆ 系統最大電流:10A
◆ 系統最大功率:200W
2、單晶硅太陽能電池規格:
◆ 元件尺寸(L*W*H):620*400*28mm,×4
◆ 最佳功率:25W
◆ 最佳工作電壓:17.05±0.5V
◆ 最佳工作電流:1.72±0.10A,
◆ 短路電流:1.89±0.10A,
◆ 開路電壓:21.0±0.5V
3、太陽能控制器規格:
◆ 額定工作電壓:12/24V自適應
◆ 最大光電池功率:12V/120W,24V/240W,
◆ 額定電流:10A,
◆ 過放電壓:11.0 ± 0.5,
◆ 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能;
◆ 負載為100W以下的12V/24V直流負載,控制單元一通道為常開輸出,另一通道為多類定時輸出(光控開、光控關,定時開、定時關,)。
4、離網逆變電源:輸出波形正弦波、頻率50HZ±1HZ;額定輸入電壓10.8V~17V、電流12A ; 額定輸出電壓220VAC±10%、額定輸出功率150W;輸出功率因數≥95%(線性負載)逆變效率:≥82%。
5、電表規格:
◆ 電流表:× 3個,2A, 顯示模式︰0.5”LED
◆ 電壓表:× 3個,20V,顯示模式︰0.5”LED
◆ 溫度表:× 1個,0~99.9℃
6、負載:
◆ 風扇:×1個,額定電壓:12/24V,工作電流:0.25A,功率:3W
◆ 交通燈:2組(R,G,B),額定電壓:12V,工作電流:0.25A,功率:3W
◆ 蜂鳴器:×1個
◆ 馬達:×1個,額定電壓:12/24V,工作電流:0.25A,功率:3W
◆ 交流線性電阻負載:3~15~120W
◆ 直流模擬負載:12V/24V/28WLED路燈板
7、電池:閥控式密封鉛酸蓄電池
◆ 額定電壓:12V
◆ 額定容量:55Ah
◆ 充電方法(恒壓),循環︰最大充電電流為5.6A
8、無線監控:
含PC端Zigbee無線監控模塊,與太陽能教學模塊Zigbee發射模塊,透過IEEE802.15.4標準無線協定截取I(電流)V(電壓)值至PC端顯示以便監控。
9、系統外形尺寸;長1400×寬1000×厚240(㎜)附滾輪方便推動至戶外教學。

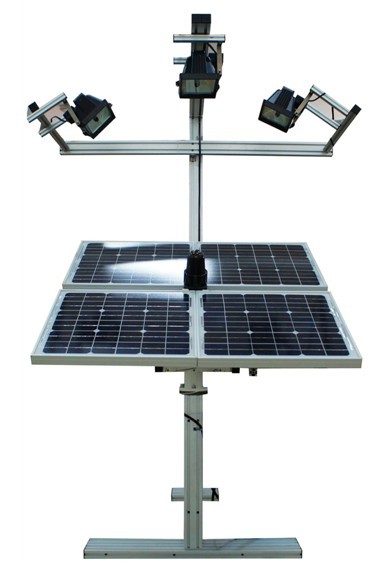

10、太陽能電池調節鋁合金支架(可做自動跟蹤蹤或被動跟蹤)
◆ 最高工作高度1695㎜,最低工作高度455㎜,承載8㎏,凈重1.8㎏,
◆ 模擬小太陽模塊:220VAC 150W金鹵燈或300W自然色投光燈
三、實驗內容:
實驗1、光伏電池的伏安特性;
實驗2、光伏發電的負載特性測試;
實驗3、光伏電池輸出功率與入射角的關系;
實驗4、輸出功率與光照強度的關系;
實驗5、最大功率點跟蹤實驗測試;
實驗6、控制器原理實驗;
實驗7、蓄電池充放電控制實驗;
實驗8、蓄電池保護實驗;
實驗9、光伏陣列設計實驗;
實驗10、太陽能照明系統設計;
實驗11、太陽能系統電器負載實驗;
實驗12、綜合實驗;
四、主要設備清單:
序號 |
名 稱 |
數量 |
單位 |
1 |
太陽能光電教學實驗臺 |
1 |
臺 |
2 |
太陽能電池支架或雙軸自動跟蹤支架 |
1 |
臺 |
3 |
太陽能電池組件(30W) |
4 |
塊 |
4 |
蓄電池組12V 55Ah |
2 |
節 |
5 |
實驗附件 |
1 |
套 |
