MY-PV44樓宇新能源實訓裝置(光伏發電系統)

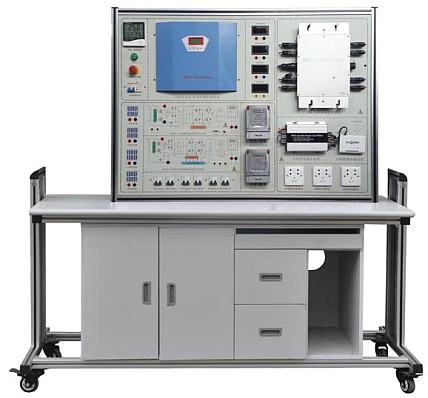

室內實訓裝置操作平臺

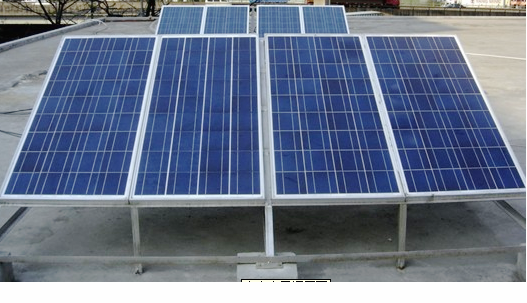

 太陽能電池方陣
樓宇新能源實訓裝置(光伏發電系統)主要是針新能源教學大綱實訓教學需求研制,幫助學生理解太陽能光伏發電原理和學習光伏工程應用技能。適用于廣大高等院校、高職院校的電氣工程及自動化、機電一體化技術、計算機控制技術、電力系統自動化技術、電子信息工程和能源動力及新能源生產企業等領域。

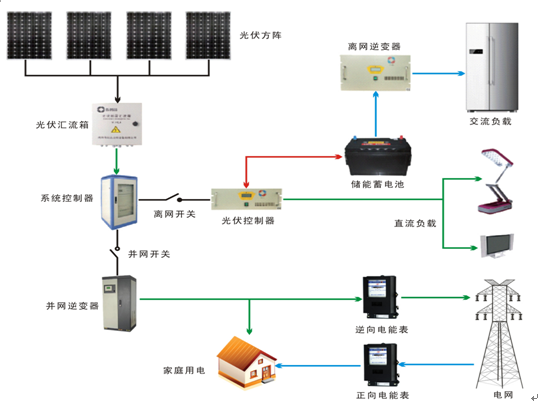

               圖:光伏發電系統組成圖
二、特點:
1)實驗臺各功能模塊完全獨立,實驗內容豐富,便于組合及擴展;
2)系統可組成獨立的離網發電系統或并網發電系統,實驗方便靈活;
3)所采用發電設備均和實際工程一樣,應用及實用價值極強;
4)采用工業鋁型材,實訓屏采用工業鋁合金型材滑道;
三、
技術指標:
1.多晶硅太陽能電池組
1)峰值功率:250W/塊
2)最大功率電壓:35VDC
3)最大功率電流:6.12A
4)開路電壓:42V
5)短路電流:6.09A
6)組件數量:4塊
2.光伏控制器1.2KW (蓄電池充放電管理)
主控芯片采用工業級16位高速M(fèi)CU,運行速度快,抗干擾能力強,配有獨立的人機操作LCD顯示屏,各項參數顯示可能過嵌入式按鍵切換,常規參數可以修改。

1)額定電壓:48VDC
2)充電功率:1.5KW
3)放電電流:28A
4)蓄電池欠壓保護:42VDC
5)蓄電池超壓保護:62VDC
6)輸出直流電流:25A
3.離網逆變器:

1)使用先進的雙CPU單片機智能控制技術,具有高可靠性、低故障率的特點;
2)純正弦波輸出,帶負載能力強,應用范圍廣;
3)具有完善的保護功能(過負載保護、內部過溫保護、輸出短路保護、輸入欠壓保護、輸入過壓保護等),大大提高產品的可靠性;
4)體積小、重量輕,內部采用CPU集中控制、貼片技術,使得體積非常小、重量輕;
5)散熱風機智能控制,采用CPU控制散熱風機的工作狀態,大大延長風機的使用壽命,并且節約電能、提高工作效率;
6) 工作噪音小,效率高
7)直流輸入電壓:40~75VDC
8)額定輸出功率:1KW
9)輸出波形:純正弦波
10)輸出電壓:220VAC
11)頻率范圍:50Hz/60Hz
12)工作效率:90%
13)功率因數:>0.9
14)波形失真率≤5%
15)工作環境:溫度-20℃~50℃
16)相對濕度:﹤90﹪(25℃)
17)保護功能:短路、過熱、超載保護
18)特殊功能:完善的旁路功能,可以實現市電→光伏或光伏→市電之間的無縫切換,可優選光伏優先或市電優先。
4.電力蓄能單元:

1)、蓄電池類型:免維護膠體蓄電池
2)、蓄電池組容量:12V/100Ah
3)、蓄電池?cái)?shù)量: 4個  采用4串連接

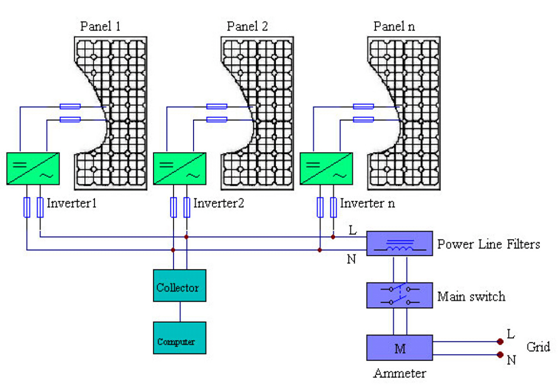

5.并網逆變器:
1)、高頻雙向并網,單向并網功能
2)、高頻直接調制,AC半波合成
3)、雙向并網方式:直接負載消耗,逆向傳輸AC電流
4)、單向并網方式:直接負載消耗,禁止逆向傳輸AC電流
5)、無變壓器設計,最大效率可達97.5%,歐洲效率可達96.6%
6)、極高的MPP跟蹤精度(>99.9%)
7)、較寬的直流電壓輸入范圍,兼容各種類型的太陽能組件
8)、接線、安裝簡單,易于操作
9)、IP65設計,適合室內外各種環境下的安裝
10)、可采用無線WiFi或GPRS方式通過移動設備或臺式電腦監控發電量信息 (用戶可選)

直流輸入?yún)?shù)
最大輸入功率[W] 1500
最大輸入電壓[V] 72
額定直流電壓[V] 48
MPP電壓范圍[V] 25-62
滿載MPP電壓范圍[V] 25-70
啟動電壓[V] 22
關斷電壓[V] 75
最大輸入電流[A] 55
MPP追蹤數量 4
直流輸入路數 4
交流輸出參數
最大輸出功率[W] 1500
額定輸出功率[W] 1200
額定電網電壓[V] 220/230/240
額定電網頻率[Hz] 50/60
最大輸出電流[A] 12.0
電網電壓范圍*[V] 185-276
電網頻率范圍*[Hz] 45-55/55-65
功率因數 >0.99
總電流諧波畸變(THD) <2%
啟動并網功率[W] 30
夜間自消耗[W] <1
待機損耗[W] 6
交流連接類型 即插即用端子
最大效率 97.5%
安全與保護
直流絕緣阻抗監測
直流開關 可選
漏電流監控模塊(RCMU) 內部集成
電網監控及保護 有(孤島效應)
保護等級 I (參考 IEC 62103)
過壓等級 電池板側 II / 交流側 III (參考 IEC 62109-1)
參考標準
安規標準 EN 62109, AS/NZS 3100
電磁兼容標準 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3
并網標準 VDE 0126-1-1, RD1699, EN5, C10/11, G83/2, UTE C15-712-1, AS4777, CQC, CEI 0-21
物理結構
尺寸(寬x高x厚)[mm] 370*305*38
重量[Kg] 2.9
防護等級 IP 65 (參考 IEC 60529)
散熱方式 自然冷卻
安裝方式 壁裝懸掛固定
一般參數
工作溫度范圍 -40°C 至 +60°C(大于45℃降載)
相對濕度 0% 至 98%, 無凝露
最高海拔 2000m
噪音等級 <0dB
隔離類型 無變壓器
數據通訊接口 電力線載波

高性能自動功率點追蹤(MPPT):
強大的MPPT算法,以優化來自太陽能電池板的功率收集,可精確地捕捉及鎖定最大輸出功率點,使發電量大幅提高到大于25%以上。

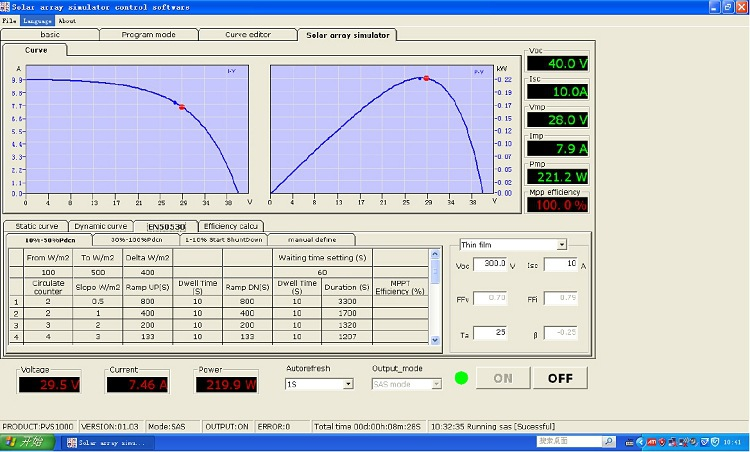

MPPT追蹤圖
電力輸出:(逆向電力傳輸):
高效的電力逆向傳輸技術,專利技術之一,逆變器在并網輸出模式時電力以反方向電力傳輸,自動檢測電路中的負載并優先進行使用,用不完的電力才向電網逆方向傳輸供應到其他地方使用,電力傳輸率可達99.9%。在光伏發電應用系統中使輸出效率更高。

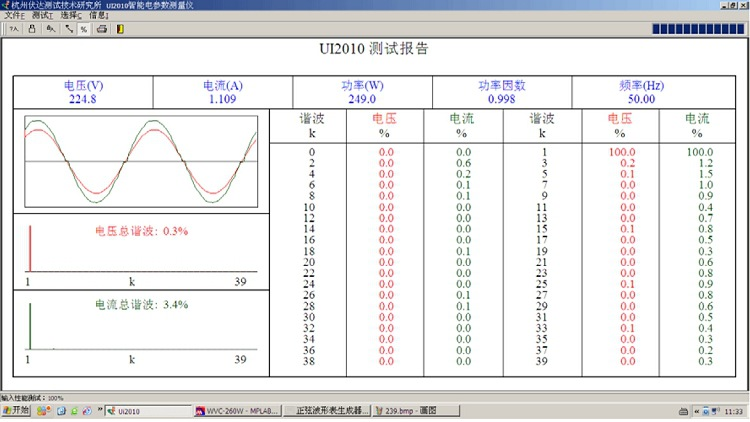

并網湝波分量測試圖

6. 顯示單元:
方陣電壓、電流;逆向交流電壓、電流、頻率、功率;正向交流電壓、電流、頻率、功率;設備工作溫度、電池方陣溫度、實驗室溫度和濕度、實驗記時時鐘、逆向電量計量、正向電量計量。
各儀表采用實驗跳線連接,應用靈活。

四、教學研究及實訓項目:
 1、主要實驗實訓內容:
實驗1.太陽能光伏板能量轉換實驗實訓;
實驗2.環境對光伏轉換影響實驗實訓;
實驗3.太陽能電池光伏系統直接負載特性實驗實訓;
實驗4.太陽能控制器工作原理實驗實訓;
實驗5.接反保護實驗;
實驗6.太陽能控制器對蓄電池的過充保護實驗實訓;
實驗7.太陽能控制器對蓄電池的過放保護實驗實訓;
實驗8.夜間防反充實驗;
實驗9.離網型逆變器工作原理實驗實訓;
實驗10.獨立光伏發電實驗實訓;
實驗11.并網型逆變器工作原理實驗實訓。
2、并網逆變電源技術實驗:
實驗 1、并網逆變電源單元組成原理技術實驗。
實驗 2、并網逆變器的最大功率跟蹤   MPPT    控制方法的比較實驗,探討新方法。
實驗 3、光伏同步電源與風電同步電源并網兼容控制技術測試實驗。
實驗 4、并網逆變器的防孤島效應瞬間保護技術測試試驗。
實驗 5、并網逆變電源輸出功率與光伏能量變換的實驗。
實驗 6、并網逆變電源直流輸入欠壓控制實驗。
實驗 7、并網逆變電源交流輸出波形測試實驗。
實驗 8、并網逆變器輸入功率與輸出功率比值效率計算與測試實驗。
 3、太陽能控制器技術實驗:
實驗 1、通用型充放電控制器充電、放電、保護、MPPT控制技術實驗。
實驗 2、控制器模擬充電值和放電值保護點測試實驗。
實驗 3、控制器戶用型和光控型功能模式實驗。
實驗 4、控制器負載過載和短路保護靈敏度實驗。
4、離網逆變電源技術實驗:
實驗 1、離網逆變器逆變基本控制原理實驗。
實驗 2、離網逆變器輸入模擬直流電壓電流保護點測試實驗。
實驗 3、離網逆變器輸出交流模擬負載的電壓電流測試實驗。
實驗4、離網逆變器在不同阻性和感性負載的瞬間啟動電流值測試實驗。
實驗 5、離網逆變器輸入功率與輸出功率比值效率計算與測試實驗。

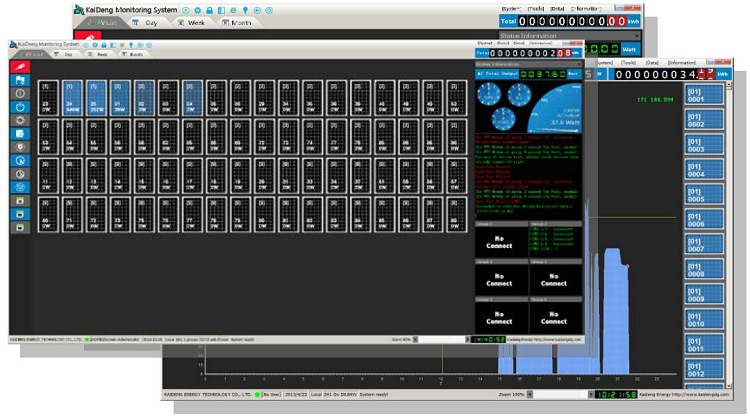

5、并網發電系統監控軟件實驗:
實驗 1、在上位軟件里查看單站監控項目:直流電壓VDC、直流電流A、輸入功率KW 交流電壓VDC、交流電流A、輸出功率KW,日發電量KWh、日運行時數hmin、總發電量KWh、總運行時數h,二氧化炭排放量查詢。
五、設備基本配置簡表:

序號 名   稱 型  號 數量 單位 備注
1 實驗操作控制臺   1 臺
2 太陽能電池板   1 KW
3 并網逆變器 1.2KW 1 臺
4 離網逆變器(正弦波) 1000W 1
5 儲能蓄電池 100Ah 4
6 方陣支架   1
7 蓄電池柜/支架   1
8 電線、電纜   1
9 實驗附件   1
10 工控觸摸一體機 10/13寸 1 臺 用戶選配
11 監控軟件   1
12 操作手冊   1

友情提示:
1、設備驗收:各采購單位收貨時請檢查樓宇新能源實訓裝置(光伏發電系統)的貨品外觀,核實樓宇新能源實訓裝置(光伏發電系統)的數量及配件,拒收處于受損狀態的樓宇新能源實訓裝置(光伏發電系統);
2、設備質保:上海茂育將為各采購單位提供樓宇新能源實訓裝置(光伏發電系統)產品說明書內的質保條件和質保期,在質保范圍內提供對樓宇新能源實訓裝置(光伏發電系統)的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌臉怯钚履茉磳?shí)訓裝置(光伏發電系統)選型錯誤或樓宇新能源實訓裝置(光伏發電系統)購買數量錯誤,造成樓宇新能源實訓裝置(光伏發電系統)的退換貨要求,將不被接受;
4、設備貨期:對樓宇新能源實訓裝置(光伏發電系統)的發貨期為參考值,如您需要了解樓宇新能源實訓裝置(光伏發電系統)的精確貨期,請與上海茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位樓宇新能源實訓裝置(光伏發電系統)有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關樓宇新能源實訓裝置(光伏發電系統)的技術咨詢。
