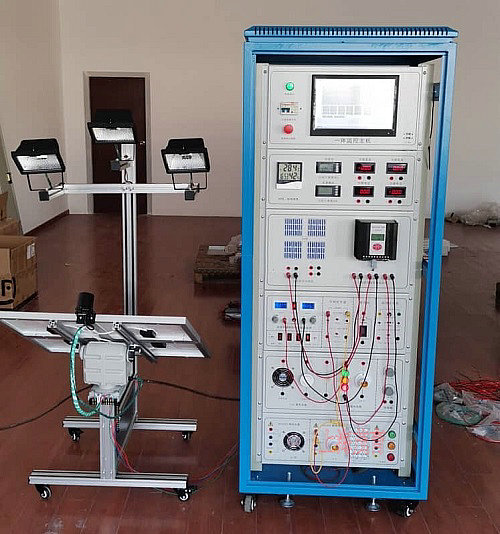

MY-PV39B太陽能光伏發電實驗裝置
2.1、太陽能電池板
太陽能電池板采用陣列組裝形式,主要采用4塊(或更多)小型太陽能電池板組建,可實現太陽能電池板的并接方式和串接方式,進而提供大電流或大電壓的兩種太陽能電池板組網方式。
1)最大輸出功率:4*10W
2)開路電壓:21.24V(并聯),4*21.24V(串聯)
3)短路電流:4*0.75A(并聯),0.57A(串聯)
2.2、自動跟蹤單元
1)跟蹤方式:雙軸全自動跟蹤; 精度:±0.5°
2)水平回轉角度:360° ;俯仰角度:180°
3)控制器供電:DC 12V 蓄電池
4)電機供電電源:DC 12V AC-DC電源模塊
2.3、照度計
量程:0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx(225000Lx)自動切換量程。
2.4、含有電壓表、電流表、溫度表及濕度表
1)直流電壓表0-200V、直流電流表2A各兩只
2)交流電壓表0-500V、交流電流表5A各一只
3)溫度、濕度表:溫度測量范圍:-50℃-+70℃ 濕度測量范圍:20%-90%
2.5、蓄電池容量7.2Ah、電壓12V
2.6、環境監測模塊技術指標
含有照度計、溫度表、濕度表,單片機時鐘系統,實現時間的顯示
2.7、13寸工控一體機,帶觸摸功能
1)C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器
2)主 板:Intel M11工控固態節能主板
3)內 存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。
4)硬 盤:24G SSD固態硬盤
5)顯 卡:集成Intel HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復制、雙顯擴展。
6)聲 卡:集成ALC662 6聲道高保真音頻控制器
7)網 卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。
8)電 源:外置電源(100V至220V寬幅電壓,全球通用)
9)顯示屏:13寸LED工控屏 分辨率:1024*600
10)觸摸屏:臺灣軍工Touchkit 4線觸摸屏,透光率高;性能穩定,觸摸靈敏
11)整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制),
12)1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out(綠色),1* Mic(紅色)
13)2*COM串口,1* 12V DC_JACK輸入接口
系統狀態:
太陽能控制器(帶報警功能):
1)輸入電壓、電流、功率的數據顯示及動態曲線顯示
2)輸出電壓、電流、功率的數據顯示及動態曲線顯示
3)蓄電池:電壓數據顯示及動態曲線顯示
2.8、太陽能發電逆變器模塊技術指標
1)類別:正弦波逆變器
2)輸入電壓:DC9.7-14.4V,
3)輸出電壓:AC220±5%和5V
4)欠壓保護:9.6V±0.2V
5)過壓保護:14.4V±0.2V
6)輸出功率:100W
7)峰值功率:300W
8)輸出波形:正弦波
2.9、太陽能控制器技術指標:
控制器相關參數:(12V/24V自動切換系統)
(1)具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制
(2)采用了串聯式PWM充電主電路,使充電回路的電壓損失較使用二極管的充電電路降低近一半,充電效率較非PWM 高3%-6% ,增加了用電時間;過放恢復的提升充電,正常的直充,浮充自動控制方式使系統有更長的使用壽命;同時具有高精度溫度補償
(3)欠壓電壓:12.0V;×2/24V
(4)超壓保護:17V; ×2/24V
(5)過載、短路保護:1.25 倍額定電流60秒, 1.5倍額定電流5秒時過載保護動作, ≥3倍額定電流短路保護動作
(6)總額定充電電流:10A
(7)浮充:13.6V;×2/24V;(維持時間:直至降到充電返回電壓動作)
(8)控制方式:充電為 PWM 脈寬調劑
2.10、負載單元
(1)DC12V直流負載五組。(感性負載3組,阻性負載2組)
1)感性負載有:12V直流風扇、12V直流電機、12V蜂鳴器
2)阻性負載有:12V交通燈、3W LED燈
(2)AC220V交流負載四組。(感性負載1組,阻性負載3組)
1)感性負載有:220V直流風扇
2)阻性負載:220V交通燈.220V 3WLED燈、220V28WLED燈
(3)可調穩壓電源(0-12V,0-1A)。
根據要求可升級為0-30V、0-5A的可調恒壓恒流穩壓電源。
(4)可調電阻箱技術參數如下:
1)阻值范圍:10歐-99.99K
2)誤差范圍:±1%
(5)USB接口電壓輸出:可為電子設備提供5V直流穩壓電源。
三、太陽能光伏發電實驗裝置可完成的實驗內容:
實驗一:太陽能電池板特性實驗系列:
1、太陽能電池板開路電壓測試實驗
2、太陽能電池板短路電流測試實驗
3、太陽能電板I-V特性測試實驗
4、太陽能電池板最大輸出功率計算實驗
5、太陽能電池板填充因子計算實驗
6、太陽能電池板轉換效率測量實驗
7、開路電壓與相對光強的函數關系實驗
8、短路電流與相對光強的函數關系實驗
9、太陽能電池板P-V特性測試實驗
10、太陽能電池板暗伏安特性測試實驗
11、太陽能組件輸出特性測試實驗
12、串聯電阻對填充因子的影響測試實驗
13、并聯電阻對填充因子的影響測試實驗
14、太陽能電池光譜特性測試實驗
15、太陽能電池板的串聯開路電壓測試實驗
16、太陽能電池板的串聯短路電流測試實驗
17、太陽能電池板的并聯開路電壓測試實驗
18、太陽能電池板的并聯短路電流測試實驗
19、負載特性測試實驗
實驗二:太陽能自動跟蹤實驗系列:
1、逐日系統原理實驗
2、太陽光跟蹤定位傳感器原理實驗
3、環境對光伏轉換影響實驗
4、跟蹤控制器操作實驗
5、傳動執行機構接線實訓
6、太陽能光控跟蹤實驗
7、太陽能光控-時控跟蹤實驗
8、太陽能電池組件環境監測實驗
實驗三:太陽能蓄電池控制器實驗系列:
1、太陽能蓄電池充電控制實驗
2、控制器充放電保護實驗
3、蓄電池電壓、電流測試實驗
4、蓄電池電量估測實驗
5、控制電池電流流入、輸出實驗
6、控制器環境溫度測量實驗
7、控制器光控-時控輸出實驗
實驗四:太陽能應用實驗系列:
1、太陽能交、直流風扇實驗
2、太陽能路燈實驗
3、太陽能警示燈實驗
4、太陽能充電器實驗
5、太陽能可變阻抗負載實驗
實驗五:太陽能負載實驗系列:
1、最大輸出電流實驗
2、最大輸出功率實驗
3、在不同恒壓狀態下電流特性
4、在不同恒流狀態下電壓特性
實驗六:太陽能光伏逆變器實驗系列:
1、逆變器的工作原理分析實驗;
2、輸出電壓、電流測試實驗;
3、最大輸出功率的估算實驗;
4、過載或短路保護演示實驗;
5、輸入電壓防反接演示實驗;
6、輸入電壓范圍測試實驗;
7、轉換效率計算實驗;
四、主要設備清單:
序號 |
名 稱 |
型 號 |
數 量 |
單 位 |
1 |
太陽能光伏發電綜合實訓系統(控制臺) |
MY-PVT22 |
1 |
臺 |
2 |
太陽能電池板 |
MY-10wp |
4 |
塊 |
3 |
雙軸跟蹤機構、光傳感器、模擬光源 |
MY-PVT22 |
1 |
套 |
4 |
光伏控制器帶通訊功能 |
MY-3024 |
1 |
臺 |
5 |
光伏逆變器(DC-AC轉換器)帶市電切換 |
MY-DA300 |
1 |
臺 |
6 |
室內溫、濕度表,帶時間顯示 |
HTC-1 |
1 |
只 |
7 |
電子電能計量模塊 |
PEM-002 |
2 |
只 |
8 |
數顯儀表 |
|
4 |
只 |
9 |
交流漏電保護開關 |
DZ16 |
1 |
只 |
10 |
蓄電池及電量顯示模塊 |
|
1 |
套 |
11 |
工控一體機 |
10寸 |
1 |
臺 |
12 |
上位軟件 |
|
1 |
套 |
13 |
使用手冊 |
MY-PV39 |
1 |
本 |
