MY-PV11太陽能光熱教學實驗平臺

太陽能光熱教學實驗平臺-特點：
1、新穎性：以前沿技術為導向，與實驗相結合。
2、開放性：開放式設計，用戶可以利用裝置資源進行二次設計。
3、實用性：采用準實物設計。

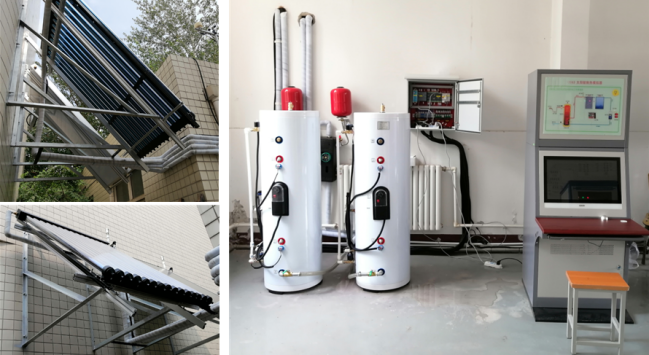

二、實驗臺的組成:
1、太陽能系統：太陽能真空管式集熱器、蓄熱水箱
2、太陽能系統：太陽能平板式集熱器、蓄熱水箱
3、實驗控制系統操作臺
4、熱水系統：水龍頭
5、太陽能集熱性能測試系統
6、配套管件
三、實驗臺系統圖:

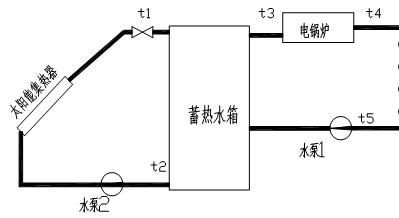

1、太陽能光熱系統

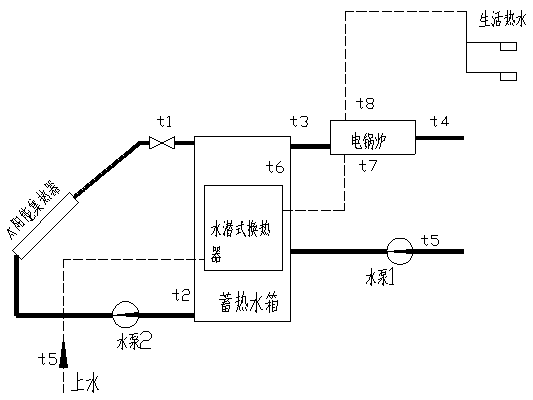

2、太陽能光熱＋生活熱水

四、主要功能:
1、掌握太陽能系統的基本原理，使學生理解各個部件的用途。
2、太陽能熱水系統、太陽能＋熱水系統。
3、分析當?shù)厝�年不同的室外條件下，利用太陽能制備生活熱水、太陽能供暖的可行性和經濟性，掌握其基本規律，為進一步地深入研究、應用積累實驗數據。
4、對在相同的熱負荷條件下，調整太陽能集熱器面積、蓄熱水箱容積，找出最佳的太陽能地板輻射采暖太陽能集熱器面積、蓄熱水箱容積的配比。
5、根據進出口溫度不同，分析全年熱泵系統的COP，確定太陽能＋水源熱泵空調冷熱源系統比例。

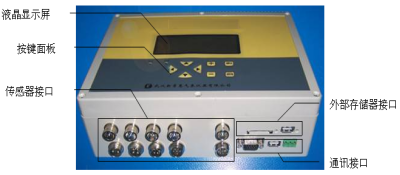

五、太陽能集熱器性能測試系統:

該測試儀是滿足國標GB/T20095-2006要求的一款熱水檢測儀系統，產品還可以長期工作于熱水工程中，對整個系統進行在線監測，隨時對系統內的熱性能進行診斷和報警，并提供運行數據。
5.1、產品測試范圍
5.1.1 家用太陽能管式熱水器
5.1.2 家用太陽能平板式熱水器
5.1.3 太陽能熱水工程
5.2、產品運行環境
5.2.1 環境溫度   -40℃～60℃
5.2.2 相對濕度   ≤90%
5.2.3 適用電源   220V（±10%），50Hz(±2%),或無電源地區
5.3、技術指標及特點

太陽輻射	A.通道數:2通道（總輻射）     B.測量范圍:0～2000W/m2  C.測量精度:小于5%            D.顯示分辨率:1 W/m2   E.顯示內容:瞬時值，小時累計量，日累計量等
水箱溫度	A.通道數:3路       B.測量范圍:-20～150℃      C.測量精度:±0.2℃  D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水
環境溫度	A.通道數:1路       B.測量范圍:-40～70℃       C.測量精度:±0.2℃      D.顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水，帶防輻射罩
進出水流量	A.通道數:2路      B.測量范圍:0.2～1.2(立方米/小時)   C.耐水溫：0---120度     D.測量精度: ＜0.5%
環境風速	A.通道數:1路       B.測量范圍:0～70米/秒     C.測量精度:±0.3米/秒

5.3.1 標準RS232接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機。
5.3.2 太陽熱水集熱性能測試系統管理軟件一套。此軟件支持（GB18708， GB/T19141，GB/T20095-2006太陽熱水系統性能評定規范 ）等國標要求，自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能熱水系統的熱量與太陽輻照量的曲線圖，與打印機相連自動打印，數據存儲格式為EXCEL標準格式,可供其它軟件調用。
5.3.3 太陽熱水集熱性能測試系統采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，操作簡單。
5.3.4 外觀尺寸：金屬外殼350×150×300（mm）。
5.3.5 數據存儲容量：4000條數據。
5.3.6 數據存儲內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。
5.3.7 顯示內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。
5.3.8 系統結構：便攜式結構，所有檢測儀表放入二臺箱內，便于檢測人員現場測試。
5.4、智慧教室綜合測控系統
該系統采用一體化設計，要求所有功能集中在一塊核心控制器上，禁止采用多種模塊拼裝，確保使用人員的人身安全及設備安全的性能指標
（一）、虛擬示波器所需實現的功能：50MHz   2路波形測量功能；
（二）2路邏輯分析儀功能；
（三）1路任意波形信號發生器輸出；
200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
（四）2路PWM脈沖信號發生器：可設置頻率、占空比。
（五）、萬用表功能
1、萬用表的電阻測量功能；
2、萬用表的直流電壓測量功能；
3、萬用表的交流電壓測量功能；
4、萬用表的交流電流測量功能；
（六）、人機界面功能
*1、人機界面顯示所測量的波形，并顯示相應的量測值；
*2、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中；
*3、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下；
（七）、實驗室安全監控功能
1、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；
2、電氣參數測量：可測量控制臺電壓電流，并計算出功率；
3、過流、過壓、欠壓（閥值可設置）報警跳閘保護；
4、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃氣體、溫濕度及CO2濃度異常（火警）報警）；5、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；
六、太陽能光熱教學實驗平臺基本配置:

序號	設備名稱	型號	數量	單位
1	太陽能管式集熱器		1.6	m2
2	太陽能平板集熱器		1.5	m2
3	固頂臺架（可調傾角）		1	個
4	蓄熱水箱（保溫50mm橡塑）	0.3 ｍ３	1	個
5	管道		1	個
6	太陽能場地施工	3 m2屋頂	1	套
7	太陽熱水集熱性能測試系統	PH-1	1	臺
8	太陽總輻射傳感器	JYZ-5V-V2	1	臺
9	精密溫度傳感器(-40～150℃, 精度:±0.1℃,低溫型,不銹鋼封裝,￠4*40mm,全密封,防腐,放水,太陽能熱水器專用)	PTWD-2A	3	只
10	環境溫度傳感器（帶防輻射罩）	PTWS-5V-M	1	只
11	數字風速傳感器	WS-5V-M	1	臺
12	太陽熱水系統監控軟件	SYT-2A	1	套
13	傳感器支架(鋼制結構)	SYT-ZJ1	1	臺
14	數據通訊線纜及傳感器連接線纜	標準	1	套

七、實驗項目:
1、太陽能集熱能量轉換原理
2、太陽能集熱管特性測試
3、環境對光熱轉換的影響
4、太陽能熱水器功能實驗
5、環境風速對集熱性的影響
6、太陽能熱水系統管路連接實驗
7、平板型集熱器的工作原理
8、真空管型與平板型集熱器的性能對比實驗

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查太陽能光熱教學實驗平臺的貨品外觀，核實太陽能光熱教學實驗平臺的數量及配件，拒收處于受損狀態的太陽能光熱教學實驗平臺；
2、設備質保：茂育將為各采購單位提供太陽能光熱教學實驗平臺產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對太陽能光熱教學實驗平臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌奶�陽能光熱教學實驗平臺選型錯誤或太陽能光熱教學實驗平臺購買數量錯誤，造成太陽能光熱教學實驗平臺的退換貨要求，將不被接受；
4、設備貨期：對太陽能光熱教學實驗平臺的發貨期為參考值，如您需要了解太陽能光熱教學實驗平臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對太陽能光熱教學實驗平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關太陽能光熱教學實驗平臺的技術咨詢。

---
