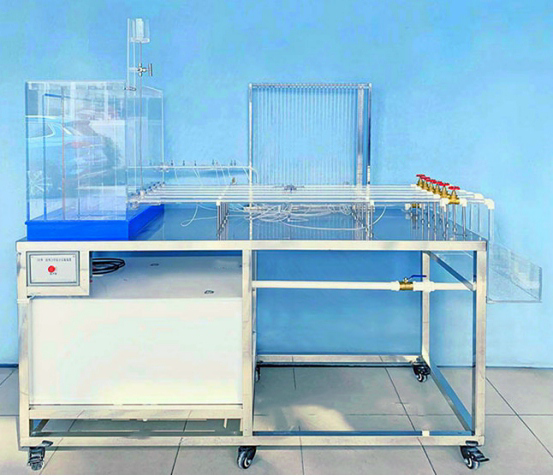

一、流體力學綜合實驗裝置-技術參數:
1、裝置工作環境:常溫、常壓下運行。
2、實驗所用的流體--水為自循環設計,水壓穩定波動小,精確度:±5。
3、工作電源:AC220V,50HZ,單相三線制。安全保護:具有接地保護、漏電保護、過流保護。
4、裝置外形尺寸:1960×800×1680mm。
二、主要配置及參數
1、雷諾管:總管長1200mm、內徑φ14mm,有機玻璃材質。下臨界雷諾系數:2000-2320之間。
2、沿程阻力管:總管長1200mm、內徑φ14mm,有機玻璃材質,兩測壓點間的距離:800mm。
3、伯努利管:總管長1200mm、內徑φ14mm,有機玻璃管材質。
4、部阻力管:總管長1200mm、細管內徑φ14mm,粗管內徑φ25mm,管長590mm,有機玻璃材質。
5、文丘里流量計:總管長1200mm、內徑φ14mm、最窄處內直徑φ8mm,長120mm,有機玻璃管材質。可進行流量系數校核。
6、孔板流量計:總管長1200mm、內徑φ14mm、最窄處內直徑為φ7mm,長55mm,有機玻璃管材質?蛇M行流量系數校核。
7、畢托管流量計:總管長1200mm、內徑φ14mm,透明有機玻璃管材質,畢托管不銹鋼材質?蛇M行流量系數校核。
8、水泵:型號HJ-6000,流量6800L/n,揚程5.0m,電壓220-240V/50HZ,功率150W。
9、三重恒壓穩流水箱:尺寸840×390×620mm,10mm透明有機玻璃制作。計量水箱:透明有機玻璃制作。
10、示蹤劑:紅色,能延時消色,無沉淀,降低管路污染,防堵塞。
11、蓄水箱:尺寸850×810×430mm,白色10mm厚pp板。
12、測壓板:有機玻玻璃板,可移動毫米尺讀數,精度1mm。
13、穩壓罐:透明有機玻璃材質,直徑50mm,高70mm。
14、透明硅膠管、銅質尾門調節閥,PVC回水管若干,可調式不銹鋼示蹤劑管路:采用304不銹鋼,上裝304不銹鋼調節開關。
15、溫度傳感器(達拉斯半導體):溫度范圍-20~150℃、精確度±0.3℃、輸出4-20ma信號。
16、微差壓傳感器7個:量程0-1Kpa、綜合精度±0.2%FS,輸出0-5v(飛思卡爾)。
17、單片機(可采集7路流量,1路溫度,可LED數顯)。
18、拉絲銀雙色板標牌(設備各主要組成單元的名稱)。
19、電源控制系統:漏電保護器(德力西)1個、自鎖按鈕、線槽等組成,控制箱面板采用鋁質凹字技術制作。
20、304不銹鋼臺面、不銹鋼框架實驗臺(38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)。
21、提供實驗報告測試樣本(作為調試驗收標準)。
友情提示:
1、設備驗收:各采購單位收貨時請檢查流體力學綜合實驗裝置的貨品外觀,核實流體力學綜合實驗裝置的數量及配件,拒收處于受損狀態的本裝置;
2、設備質保:茂育將為各采購單位提供流體力學綜合實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對流體力學綜合實驗裝置的免費維修,超出條件承諾時提供對本裝置的有償維修;
3、設備退換貨:各采購單位單方面原因導致的流體力學綜合實驗裝置選型錯誤或購買流體力學綜合實驗裝置數量錯誤,造成本裝置的退換貨要求,將不被接受;
4、設備貨期:對流體力學綜合實驗裝置的發貨期為參考值,如您需要了解流體力學綜合實驗裝置的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對流體力學綜合實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關流體力學綜合實驗裝置的技術咨詢。
