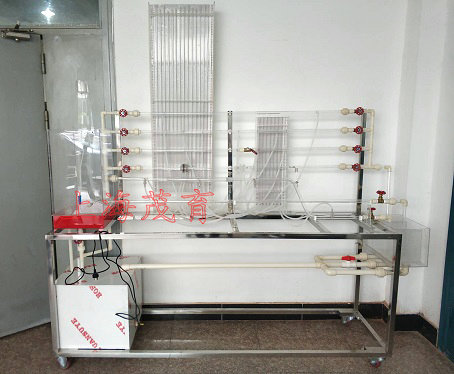

MYLT-17C流體力學綜合實驗裝置
流體力學綜合實驗裝置-特點:
1、本試驗臺為新型流體力學綜合試驗臺, 結構小巧,布置合理,一臺多用。
2、試驗水箱和管道采用厚壁優質透明有機玻璃管,實驗現象清晰,方便學生觀察。
3、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
4、裝置設計可360度觀察,實現全方位教學與實驗。
二、實驗?zāi)康模?/strong>
1、適合于工程流體力學(水力學)教學實驗。
2、可做雷諾實驗、伯努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。
三、主要配置:
1、雷諾實驗管
2、伯努利實驗管
3、沿程阻力管
4、局部阻力管
5、水泵
6、秒表、玻璃溫度計、測壓計、刻度標尺
7、文丘里流量計
8、實驗水箱
9、計量水箱
10、蓄水箱
11、指示液盒
12、不銹鋼框架。
四、技術參數:
1、運行環境:溫度0-40℃,相對濕度:≤90%RH,電源:220V/50Hz?蛇B續操作。
2、雷諾管:長度1100mm、內徑Φ14mm,有機玻璃。
3、伯努利管:總長1100mm、內徑Φ40mm和Φ14mm,有機玻璃管制作,按兩點法求出各有變化點的動靜壓頭。
4、沿程阻力管:長1100mm、內徑Φ14mm,有機玻璃制作,兩測壓點間的距離:800mm。
5、局部阻力管:總長1100mm、內徑Φ14mm和Φ23mm,有機玻璃制作,上裝文丘里流量計、閘閥,可用來測定流體流經銅閘閥的前后壓差,以及對文丘里流量計進行校核。
6、實驗流量Q=0~18 L/min,畢托管實驗流速:100~200cm/s,最大靜壓水頭400mmH2O。
7、測壓計由22根直徑φ8×600mm的有機玻璃管固定在測壓架上,測壓架上粘有標尺方便讀數,壓差計內的指示液為水,無毒、操作安全。
8、靜音環保型水泵:最高揚程:12m ,最大流量:20L/min ,轉速 2800r/min ,功率 120W。
9、計量槽:容積10L透明有機玻璃制作,外壁帶有計量刻度。
10、實驗水箱:有機玻璃制成,容積40L,上裝指示液盒,指示液為紅墨水。
11、蓄水箱:容積約60L,PVC板焊制而成。
12、實驗所用的流體-水為全循環使用設計,充分節約水資源。
13、管路、閥門及電路控制系統、整體框架均為304不銹鋼材質,結構緊湊,外形美觀,操作方便。
14、外形尺寸:1500×550×1600mm(長×寬×高),框架為可移動式設計,帶腳輪及禁錮腳。
