MYLT-38虹吸演示儀
虹吸演示儀功-能說明:
1、外形尺寸:1000×350×1800mm
2、工作電壓:220V 功率:200W
二、主要用途:
1、演示虹吸的成因和破壞及其在管中的壓強分布規律。
三、主要配置:
1、移動式不銹鋼實驗臺;
2、供水箱;
3、水泵;
4、低位水槽;
5、高位水槽;
6、虹吸管;
7、測壓管等。
四、實驗原理:
在生產和生活中,常見用一根管子從大容器液面下繞過容器上口向外導流液體。這種管子稱為虹吸管,管內的水流現象稱為虹吸現象。虹吸管的工作原理是先將管中空氣抽出,使虹吸管路形成真空,在大氣壓強的作用下,高水位水箱的水從管口上升到管的頂部,然后流向低水位水箱。
下面應用穩定總流量能量方程來分析和求解虹吸管水流的流速、流量、虹吸高度等問題。

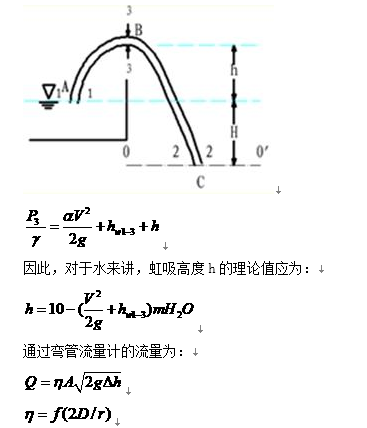

下圖中,首先選取通過虹吸管水流出口點的水平面0—0 ′為基準面。然后根據已知條件,正確選擇計算斷面,為了求解管內流速及流量,我們應選取通過水池表面A點的斷面1—1和通過虹吸管出口處C點的斷面2—2,列出穩定總流量能量方程:
由上式可以看出,虹吸管引流液體的能量來自虹吸管出口至容器內水面間的位能(位置水頭)H,它的一部分用于克服虹吸管內的阻力,即損失能量hw,另一部分用于轉變?yōu)榱魉偎^

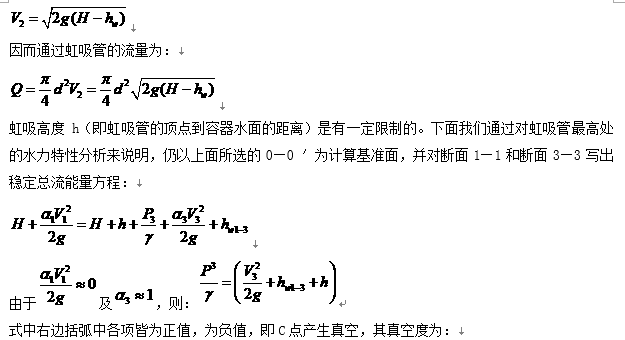

,以保證有一定的流量流出。由此可得虹吸管內的斷面平均流速為:
五、實驗步驟
1.將測壓小水箱中加水至1/2。為增加演示效果,可在水中加入少量紅墨水。
2.開啟水泵,向高水位水箱,低水位水箱注水,使高水位水箱有溢流,低水位水箱水位達到2/3后,關閉供水閥。
3.打開低位水箱的放水閥,在虹吸管形成真空后,水流將由高位水箱向低位水箱流動,同時能看到測壓小水箱中的各測壓管中的水位的變化,顯示管路中各處的真空壓力值,其它兩根用以測量虹吸管路中彎管流量計的壓差。
4.打開螺塞,吸入空氣,可觀察虹吸之破壞過程。
六、思考題:
1、為什么虹吸式出水流道出口下方會出現渦旋?
2、如何消除虹吸式出水流道出口下方出現的渦旋?
