| 技術指標 | 說 明 | |||

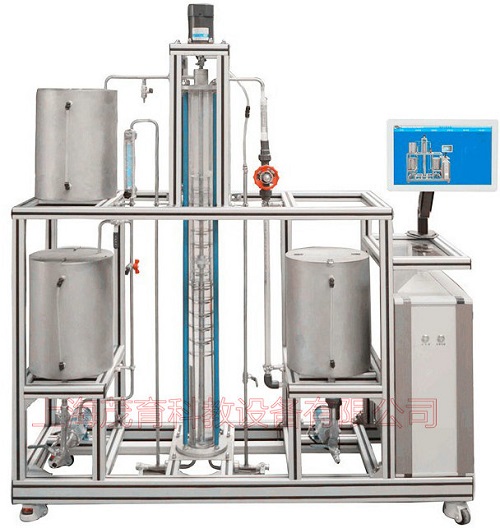

| 數字型振動篩板萃取實驗裝置特點 |
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、高品質鋁合金型材框架，無焊接點，體現了整個裝置的工藝完美性。 4、塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。 5、塔內構件及管道均由304不銹鋼材質制作。 6、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解振動篩板萃取實驗裝置的構造和應用。 2、測定萃取效率。 3、掌握振動頻率與萃取效率的相互關系。 |
|||
| 設計參數 |
1、玻璃萃取塔直徑：DN25mm，高度：1500mm。 2、篩板數：12 塊。 3、輸送泵：分別將兩相液體輸送至高位槽中。 4、流量計流量：10-100L/h。 5、 振動機構：調速電機功率：75W，調速范圍：0-250轉/分。 6、控制屏面：溫度、流量、振動頻率的顯示及調節。 7、框架為不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。 8、外形尺寸：800×650×2500mm。 |
|||
| 公用設施 |
1、水：裝置自帶不銹鋼水箱，連接自來水接入。 2、電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、實驗物料：水—煤油—苯甲酸。 4、注意：外配設備、藥品：煤油—苯甲酸、Na(OH)2標準液、化學分析儀。（自配） |
|||
| 主要設備 |
1、304不銹鋼水箱：250*250*250mm三個。 2、萃取塔全為玻璃制作。直徑為φ45mm，高度為1200mm。共20塊篩板組成，周?chē)寐輻U固定。能很好的觀察到實驗的全過程�！ � 2、定位器：倒U狀 ，直徑φ10mm，304不銹鋼材質。 3、可調速電機：電壓AC220V，功率60W，電機的振動轉速由電位器手動調節（帶限速裝置）。 4、LZB-4水轉子流量計：流量范圍1.6～16L/h。 5、宇電AI501數字轉數顯示儀。 6、宇電AI702M多路溫度顯示儀。 7、轉速傳感器：霍爾開關。 8、Pt100鉑電阻溫度傳感器 ：0—100℃。 9、MP型磁力驅動泵（兩臺）：功率30Ｗ，揚程8m。 10、正泰電器：接觸器、開關、漏電保護空氣開關。 11、304不銹鋼管路、管件及閥門。 12、304不銹鋼儀表柜：測控、電器設備在實驗架上。 13、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 14、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 15、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。 16、高品質鋁合金型材框架，無焊接點，體現了整個裝置的工藝完美性。架800×650×2500mm（長×寬×高），帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 振動頻率 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
| 水流量 | 轉子流量計 | 轉子流量計 | 手動閥門 | |
| 油流量 | 轉子流量計 | 轉子流量計 | 手動閥門 | |
| 溫度 | PT100鉑電阻 | 數字溫度計 | 無 | |
