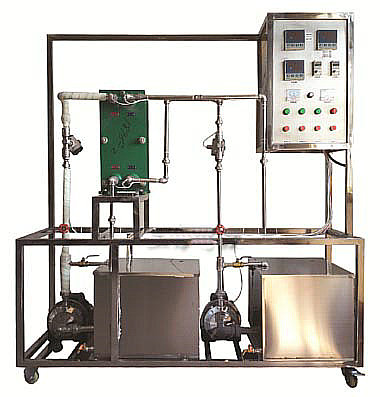

MYH-50液-液列板式換熱實驗裝置

液-液列板式換熱實驗裝置-整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念;設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運;本裝置采用換熱效率相對較高的板式換熱器,采用間壁式換熱方式進行換熱;雙水泵主副回路設計,新鮮水補充與廢熱水循環設計,逆流并流換熱流程切換,更貼近工業應用的實際。
技術指標 說 明
液-液列板式換熱實驗裝置特點 1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
3、本裝置采用換熱效率相對較高的板式換熱器,采用間壁式換熱方式進行換熱。
4、雙水泵主副回路設計,新鮮水補充與廢熱水循環設計,逆流并流換熱流程切換,
更貼近工業應用的實際。
5、采用多組加熱管預熱系統,加熱速度快而均勻,預熱器電壓調節,鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。
6、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作,整體進行精細拋光處理,體現整個裝置的工藝完美性。
7、裝置設計可360度觀察,實現全方位教學與實驗。
液-液列板式換熱實驗裝置功能 1、了解板式換熱器結構。
2、掌握板式換熱器換熱實驗的流程及效果。
3、掌握熱電阻測溫的原理和方法。
設計參數 冷流體流量:100~600L/h,冷流體溫度:常溫~50℃。
熱流體流量:100~600L/h,熱流體溫度:60~80℃。
公用設施 水:裝置自帶304不銹鋼加熱水箱,連接自來水,需要上下水。
電:電壓AC380V,功率6.0KW,標準三相四線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
氣:空氣來自風機(自帶氣源)。
實驗物料:水,外配設備:無。
主要設備 熱水泵: 功率370W,最大流量3m3/h。
冷水泵: 功率370W,最大流量3m3/h。
冷、熱水流量:玻璃轉子流量計100-1000L/h。
換熱器:1m2立式板式換熱器。
加熱器:304不銹鋼加熱水箱,加熱功率5.0KW,可拆卸式加熱棒。
冷水箱:304不銹鋼材質,容積80L,帶貯水排空底閥,配有液位顯示裝置;并配有冷水箱入口浮球閥,以保證水箱水位恒定。
熱流體進出管:304不銹鋼材質,DN15,帶保溫層。
宇電AI702M多路數字溫度顯示儀。
宇電AI518溫度控制儀(帶手動功能)。
K型熱電偶溫度傳感器5支。
控制面板:帶漏電保護空氣開關,儀表及水泵電源。
電器:接觸器、開關、漏電保護空氣開關。
304不銹鋼水箱、不銹鋼管路、管件及閥門。
304不銹鋼儀表柜:測控、電器設備在實驗架上。
304不銹鋼材質框架1600*500*1600mm(長×寬×高),帶腳輪及禁錮腳。
測控組成 變量 檢測機構 顯示機構 執行機構
冷流體進出口溫度 K型熱電偶 數字溫度儀表
熱流體進出口溫度 K型熱電偶 數字溫度儀表
冷流體流量 轉子流量計 就地顯示 手動
熱流體流量 轉子流量計 就地顯示 手動
加熱溫度 K型熱電偶 數字溫度控制儀 固體調壓模塊

MYH-50II數字型液-液列板式換熱實驗裝置
技術指標 說 明
裝置特點 1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
3、本裝置采用換熱效率相對較高的板式換熱器,采用間壁式換熱方式進行換熱。
4、雙水泵主副回路設計,新鮮水補充與廢熱水循環設計,逆流并流換熱流程切換,
更貼近工業應用的實際。
5、采用多組加熱管預熱系統,加熱速度快而均勻,預熱器電壓調節,鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。
6、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作,整體進行精細拋光處理,體現整個裝置的工藝完美性。
7、裝置設計可360度觀察,實現全方位教學與實驗。
8、實驗除可直接在控制柜進行所有操作外,還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式,配套實驗數據采集及數據處理軟件。數據可通過U盤導出,可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作,并安裝安全聯鎖保護和自動報警裝置,保證設備正常安全運行。
裝置功能 1、了解板式換熱器結構。
2、掌握板式換熱器換熱實驗的流程及效果。
3、掌握熱電阻測溫的原理和方法。
設計參數 冷流體流量:100~600L/h,冷流體溫度:常溫~50℃。
熱流體流量:100~600L/h,熱流體溫度:60~80℃。
公用設施 水:裝置自帶304不銹鋼加熱水箱,連接自來水,需要上下水。
電:電壓AC380V,功率6.0KW,標準三相四線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
氣:空氣來自風機(自帶氣源)。
實驗物料:水,外配設備:無。
主要設備 熱水泵: 功率370W,最大流量3m3/h。
冷水泵: 功率370W,最大流量3m3/h。
冷、熱水流量:DN10渦輪流量計,流量范圍0.2~1.2m3/h,4-20mA遠傳輸出,流量檢測機構。
單相矢量變頻器,規格:(0-50)Hz。
換熱器:1m2立式板式換熱器。
加熱器:304不銹鋼加熱水箱,加熱功率5.0KW,可拆卸式加熱棒。
冷水箱:304不銹鋼材質,容積80L,帶貯水排空底閥,配有液位顯示裝置;并配有冷水箱入口浮球閥,以保證水箱水位恒定。
熱流體進出管:304不銹鋼材質,DN15,帶保溫層。
溫度模塊:分辨率0.1℃,精度0.5級,功能:溫度信號采集換算。
宇電AI702M(帶485接口)多路數字溫度顯示儀。
宇電AI702M(帶485接口)多路數字流量顯示儀。
宇電AI518(帶485接口)溫度控制顯示儀(帶手動功能)。
K型熱電偶溫度傳感器5支。
控制面板:帶漏電保護空氣開關,儀表及水泵電源。
電器:接觸器、開關、漏電保護空氣開關。
304不銹鋼水箱、不銹鋼管路、管件及閥門。
304不銹鋼儀表柜:測控、電器設備在實驗架上。
304不銹鋼材質框架1600*500*1600mm(長×寬×高),帶腳輪及禁錮腳。
測控組成 變量 檢測機構 顯示機構 執行機構
冷流體進出口溫度 K型熱電偶 數字顯示儀表,精度:0.5%FS
熱流體進出口溫度 K型熱電偶 數字顯示儀表,精度:0.5%FS
冷流體流量 渦輪流量計 數字顯示儀表,精度:0.5%FS 變頻器
熱流體流量 渦輪流量計 數字顯示儀表,精度:0.5%FS 變頻器
加熱溫度 K型熱電偶 數字溫度控制儀,精度:0.5%FS 固體調壓模塊
軟件組成 模擬模塊:高達16位分辨率,RS485通訊模式;功能:溫度、流量等模擬量信號采集。配數據采集軟件一套,在線工業組態軟件一套。
