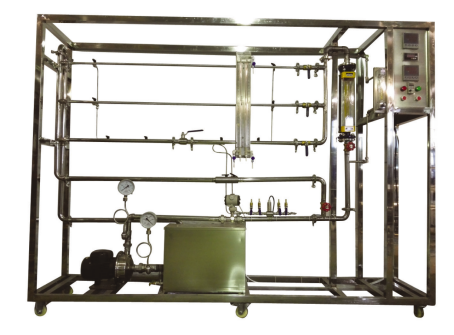

MYHY-47化工流動過程綜合實驗裝置

化工流動過程綜合實驗裝置-是學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法;掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律;學習壓差傳感器測量壓差,流量計測量流量的方法;學習合理選擇坐標系的方法,掌握對數坐標系的使用方法;熟悉離心泵的結構與操作方法,了解常用的測壓儀表;掌握離心泵特性曲線的測定方法、表示方法,加深對離心泵性能的了解;掌握流量計的標定方法;了解文丘里流量計流量系數C隨雷諾數Re的變化規律,流量系數C的確定方法。
技術指標 說        明
裝置特點 1、離心泵性能和流體阻力測定裝置合二為一,設備安裝在一個鋼質的可移動框架平臺之中,總體布局合理、美觀,結構清晰,整體感強,能夠在實驗室中體現主實驗設備的概念。
2、整套設備除去特殊材料外均采都用工業用304不銹鋼制造,所有裝備均進行精細拋光處理,體現了整個裝置的工藝完美性。
3、管路取壓采用工業標準均壓環方式,取壓穩定、準確;采用高壓使用差壓傳感器和低壓使用工業標準倒U型壓差計,工藝美觀,操作方便。
4、電動機功率采用單相交流功率測量儀表測得。與智能儀表相連實現電動機功率的自動測量,這種方法數據準確,可讓學生掌握電動機有效功率的實際測量方法。
5、電機轉速采用轉速傳感器進行測量,數字儀表轉換后顯示。
6、整套系統采用標準工業儀表控制系統,可進行化工原理實驗,也是過程自動化及化工檢測儀表實驗的良好平臺。
 7、裝置設計可360度觀察,實現全方位教學與實驗。
裝置功能 1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。
2、 掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。
3、 學習壓差傳感器測量壓差,流量計測量流量的方法。
4、 學習合理選擇坐標系的方法,掌握對數坐標系的使用方法。
5、 熟悉離心泵的結構與操作方法,了解常用的測壓儀表。
6、 掌握離心泵特性曲線的測定方法、表示方法,加深對離心泵性能的了解。
7、 掌握流量計的標定方法。
8、 了解文丘里流量計流量系數C隨雷諾數Re的變化規律,流量系數C的確定方法。
設計參數 流體阻力:
光滑管:雷諾數:500~30000,液體流量:20~1600 L/h,壓差范圍:1~100KPa。常溫、常壓操作。
粗糙管:雷諾數:500~30000,液體流量:20~1600L/h,壓差范圍:5~150KPa。常溫、常壓操作。
閥門局部阻力:雷諾數:2000~15000,液體流量:100~1600 L/h,壓差范圍:10~150KPa。常溫、常壓操作
流量及性能測定:
文丘里流量計流量:0.2~10m3/h,壓差范圍:10~150KPa。
渦輪流量計流量:0.5~15m3/h。
離心泵特性、管路性能:
液體流量:0~7m3/h,離心泵出口壓力:0-0.25MPa,離心泵的揚程(H):0-25m,
離心泵軸功率(N):0.43-0.85KW,離心泵效率(η):0-60%,離心泵轉速:0-2900r/min。
液體溫度:常溫。
公用設施 水:裝置自帶不銹鋼水箱,連接自來水。實驗時經離心泵進入測試管路,循環使用。
電:電壓AC220V,功率1KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
實驗物料:清潔自來水,外配設備:無。
主要設備 1、304不銹鋼光滑管:管內徑d—10mm,管長L—1500mm。
2、304不銹鋼粗糙管:管內徑d—12mm, 管長L—1500mm,內裝不銹鋼螺旋絲。
3、304不銹鋼局部管:管內徑d—20mm, 管長L—1500mm,上有不銹鋼閥門一個。
4、流量測量:轉子流量計,流量范圍 160~1600 L/h和16~160 L/h 。
5、DN32渦輪流量計:流量范圍1~15 m3/h,分辨率0.01 m3/h,4-20mA遠傳輸出數字顯示,流量檢測機構。
6、壓差傳感器:量程0~150KPa,4-20mA遠傳輸出,壓差檢測機構。
7、文丘里流量計:文丘里喉徑:Φ13mm,304不銹鋼。
8、溫度傳感器:Pt100,分辨率0.1℃,精度0.5%。
9、功率變送器、智能功率數字顯示儀。
10、玻璃倒U型壓差計,0--600H2O。
11、泵進口壓力:指針示真空表,測量范圍-0.1-0MPa;泵出口壓力:指針示壓力表, 測量范圍0-0.4MPa 。
12、宇電AI501溫度數字顯示儀。
宇電AI501流量數字顯示儀。
宇電AI501壓差數字顯示儀。
13、304不銹鋼離心泵:功率550W,流量范圍0-7m3/h。
14、水箱:304不銹鋼材質,容積100L,帶貯水排空底閥,管路循環回水與泵吸入口間隔板設計。
15、管路:304衛生級不銹鋼材質,采用不銹鋼快裝活接與管路連接;管道活接連接渦輪流量計。
16、閥門:采用304不銹鋼閥和優質銅閥。
17、電器:接觸器、開關、漏電保護空氣開關。
18、304不銹鋼儀表柜:測控、電器設備在實驗架上。
19、304不銹鋼材質框架2400*550*1800mm(長×寬×高),帶腳輪及禁錮腳。
20、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理
念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生
工程化理念。

測控組成
變量 檢測機構 顯示機構 執行機構
水流量 轉子流量計 就地顯示 手動閥控
水流量 渦輪流量計 數字流量儀表 手動閥控
液體溫度 PT100鉑電阻 數字溫度儀表
泵進口壓力 指針式壓力表 就地顯示
泵出口壓力 指針式真空表 就地顯示
泵功率 功率變送器 數字功率儀表
壓差 壓差傳感器 數字壓力儀表
