| 分 項 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本實驗裝置分離器部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。 4、固體顆粒抽吸裝置采用星形進料方式，抽吸速度均勻。 5、示蹤顆粒采用有色物料，清晰顯示氣體流向。 6、利用低噪風機有效降低實驗室噪音。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、可了解氣-固體系不同分離設備的結構及工作原理。 2、定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢，引導學生思考適宜氣速該如何確定。 3、可分別觀察氣-固在重力沉降室、慣性沉降室、旋風分離器及袋濾器中的分離情況，了解氣-固體系分離的工業化處理流程。 4、觀察分析風速改變時各分離器內的分離情況，旋風分離器的能耗情況。 5、了解星形固體進料、孔板流量計的結構及工作原理。 |
|||
| 設計參數 |
有效風量變化范圍10-62m3/h， 除塵顆粒直徑從3mm-75μm[200目粉塵]。 |
|||
| 公用設施 |
氣：空氣來自風機（自帶氣源）。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：玉米面或洗衣粉，外配設備：無。 |
|||
| 主要設備 |

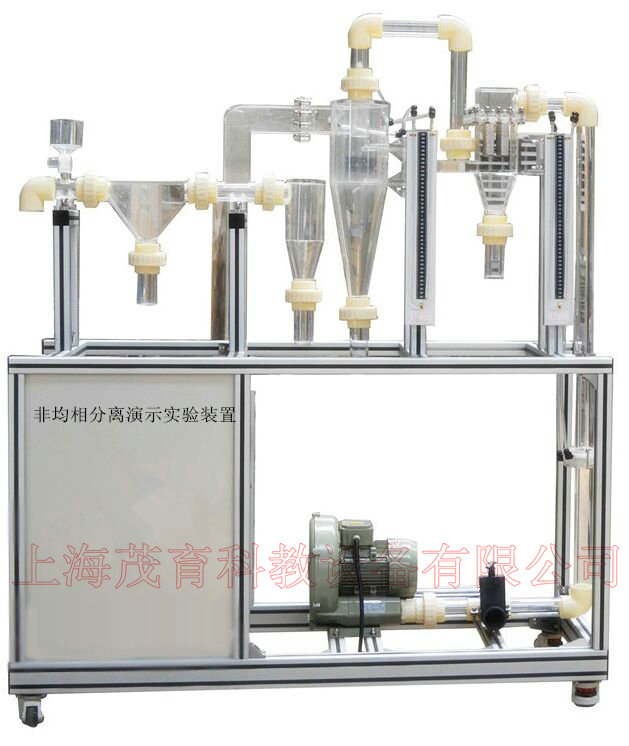

1、有效風量變化范圍10-62m3/h，除塵顆粒直徑從3mm-75μm[200目粉塵]。 2、星形進料器：材質為透明有機玻璃。 3、重力沉降室、慣性沉降室、旋風分離器及袋濾器：材質為透明優質有機玻璃。 4、灰斗：材質為透明優質有機玻璃，快裝接口。 5、漩渦氣泵：功率 550W，最大流量70m3/h。 6、管路：透明，壁厚不小于2.5mm。 7、閥門：UPVC閘閥。 8、孔板流量計：透明，標準環隙取壓，m=0.4。 9、旋風分離器能耗測定：±2000PaU型管壓差計。 10、外形尺寸：1650×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 11、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 壓力 | 壓力計 | U型管壓差計 | ||
| 流量 | 孔板流量計 | U型管壓差計 | 調壓閥（手動） | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查非均相分離演示實驗裝置的貨品外觀，核實非均相分離演示實驗裝置的數量及配件，拒收處于受損狀態的非均相分離演示實驗裝置；
2、設備質保：茂育將為各采購單位提供非均相分離演示實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對非均相分離演示實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因導致的非均相分離演示實驗裝置選型錯誤或購買本裝置數量錯誤，造成本裝置的退換貨要求，將不被接受；
4、設備貨期：對非均相分離演示實驗裝置的發貨期為參考值，如您需要了解非均相分離演示實驗裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對非均相分離演示實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關非均相分離演示實驗裝置的技術咨詢。
