分 項 | 說 明 | |||

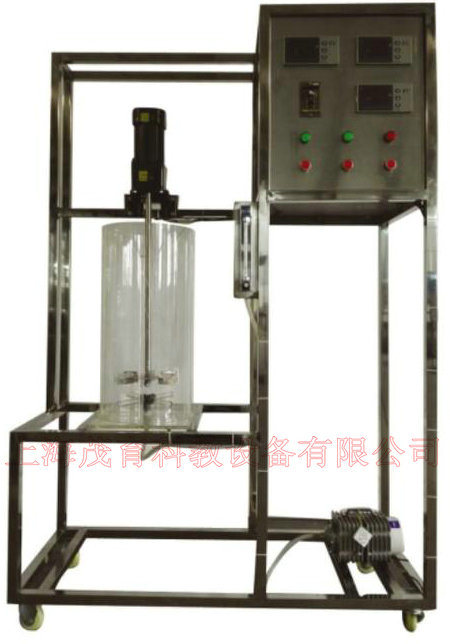

攪拌器性能測定實驗裝置功能 |
1、掌握攪拌功率曲線的測定方法。 2、了解影響攪拌功率的因素及其關聯方法。 3、用羧甲基纖維素納(CMC)水溶液,測定液—液相攪拌功率曲線。 4、用 CMC 水溶液和空氣,測定氣—液相攪拌功率曲線。 |
|||
設計參數 |
空氣流量: 0~160 L/h。 攪拌電壓:0—200V、轉速: 100--500 r/min。 操作壓力:常壓操作。溫度:常溫。 |
|||
公用設施 |
水:無。 電:電壓AC220V,功率1.5KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 氣:空氣來自壓縮機(自帶氣源)。 實驗物料:羧甲基纖維素納(CMC),外配設備:黏度儀(用戶自配)。 |
|||
主要設備 |
1、有機玻璃攪拌釜:內徑φ288mm,釜內裝有四塊擋板,攪拌槳采用六葉直葉式渦輪槳,槳下設有圓形氣體分布器。 2、攪拌電機:功率: 140W 轉速:1400 r/min。 3、電壓表:AI501 宇電數字顯示儀。 4、電流表:AI501 宇電數字顯示儀。 5、數字溫度計:AI501宇電數字溫度顯示儀。 6、數字轉速表: 0-2000r/min,帶調速器。 7、LZB-10 氣體轉子流量計:流量范圍 60~600L/h。 8、空氣壓縮機,功率:750W,帶不銹鋼氣體分布器。 9、電器:接觸器、開關、漏電保護空氣開關。 10、304不銹鋼管路、管件及閥門。 11、儀表柜:測控、電器設備在實驗架上。 12、外形尺寸:1300×550×1800mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。 13、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,包含安全警示標識,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
液體溫度 | Pt100鉑電阻 | 數字溫度儀 | 無 | |
電壓 | 數字電壓表 | 數顯表 | 無 | |
電流 | 數字電流表 | 數顯表 | 無 | |
空氣流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
電機轉速 | 轉速表 | 數顯轉速表 | 調速器 |
