技術指標 | 說 明 | |||
裝置功能 |
1、了解攪拌鼓泡釜的結構。 2、觀察鼓泡釜中氣液兩相流動狀況和分散特性。 3、通過改變進氣量和攪拌速度,測定含氣率來表征傳質狀況的變化。 |
|||

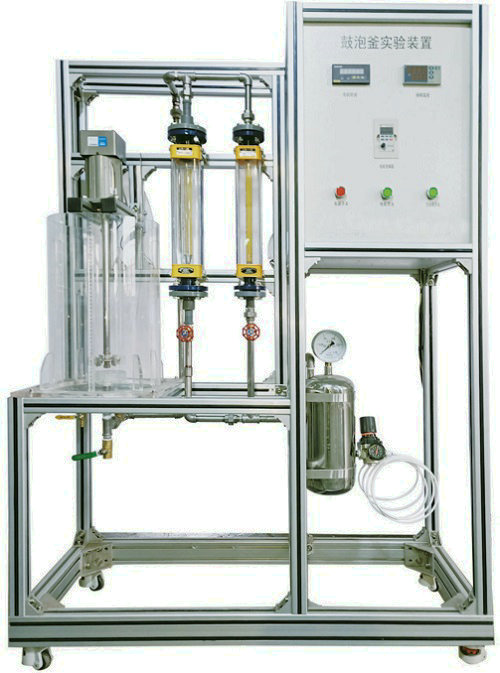

主要配置 | 主要由鼓泡釜、空壓機、流量計、攪拌器、氣體分布器、調速電機、變頻器、空氣緩沖罐、氣體調壓閥、數字顯示儀表、高品質鋁合金型材框架組成。 | |||
公用設施 |
水:連接自來水接入。 電:電壓AC220V,功率1KW,標準單相三線制。 |
|||
技術參數 |
1、鼓泡釜:有機玻璃制成,直徑300mm,容積20L。 2、攪拌槳采用六葉直葉式渦輪槳,其直徑與釜之比為3:1。 3、槳下設有圓形氣體分布器,氣體分布器上均勻分布直徑為1mm的小孔。 4、攪拌電機:功率120W,轉速1300r/min。 5、電機調速:變頻控制。 6、氣體流量計:轉子流量計:60-600L/h 和0.4-4.0m3/h。 7、無油靜音空壓機:功率750W,排氣量36 L/min,工作壓力0.7MPa。 8、溫度傳感器:Pt100,顯示分度0.1℃。 9、電器:接觸器、開關、漏電保護空氣開關。 10、304不銹鋼管路、管件及閥門。 11、304不銹鋼儀表柜:內外雙面噴塑。 12、外形尺寸:1200×500×1700mm,外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。 13、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
液體溫度 | PT100鉑電阻 | 數字儀表 | 無 | |
攪拌速度 | 無 | 變頻器 | 變頻器 | |
氣體流量 | 無 | 轉子流量計 | 轉子流量計 |
