技術指標 | 說 明 | |||
裝置特點 |
1、整個裝置美觀大方,結構設計合理,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。 2、整套設備除去特殊材料外均采都用工業用304不銹鋼制造,所有裝備均進行精細拋光處理,體現了整個裝置的工藝完美性。 3、裝置布局合理,干燥箱、管道采用不銹鋼制作,干燥室入口裝有氣流均布板。 4、用床層壓差來指示濕物料的失水量,避免了在干燥過程中需不斷取樣分析所帶來的麻煩。 5、干燥塔為不銹鋼和優質耐高溫玻璃裝配合成,可直接觀察實驗現象,空氣的流量由調節閥和旁路放空閥聯合調節。 6、固體物料采用間歇操作方式,由干燥器頂部加入,試驗完畢在流化狀態下由下部卸料口流出。 7、裝置設計可360度觀察,實現全方位教學與實驗。 |
|||
裝置功能 |
1、了解流化床干燥裝置的結構、流程及操作方法。 2、學習測定物料在恒定干燥條件下干燥特性的實驗方法,研究干燥條件對干燥過程特性的影響。 3、掌握根據實驗干燥曲線求取干燥速率曲線以及恒速階段干燥速率、臨界含水量、平衡含水量的實驗分析方法。 |
|||
設計參數 |
1、操作壓力:常壓操作、操作溫度:50~80℃。 2、空氣流量: 0~70m3/h。 3濕物料量:500~1000g。 |
|||
公用設施 |
1、電:電壓AC220V,功率3.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 2、氣:空氣來自風機,經加熱器加熱進入流化干燥器(自帶氣源)。 3、實驗物料:綠豆(或耐水硅膠)、水、空氣。 |
|||
主要設備 |

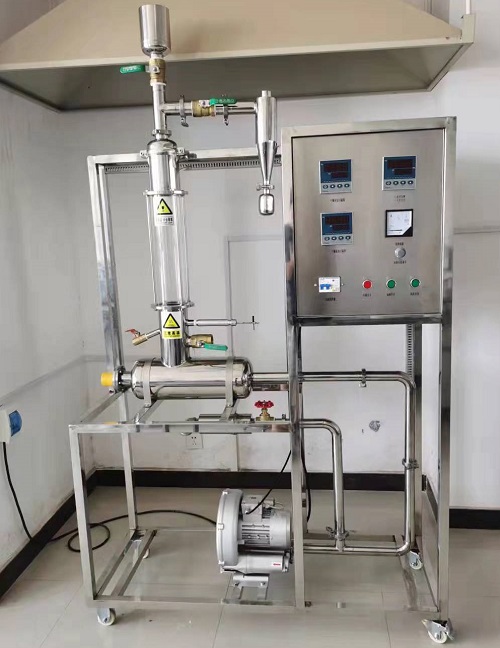

1、玻璃流化床干燥器:Φ110×400mm,進口處設有氣體均布器。 2、加熱器:304不銹鋼材質,加熱功率3.0KW,空氣預熱器。 3、風機:低噪漩渦氣泵,功率:750W,流量:0-90 m3/h 。 4、孔板流量計,孔板喉徑:Φ25mm,壓差傳感器0~10Kpa。 5、干燥器床層壓降由U形壓差計測取。 6、宇電AI702M溫度數字巡檢儀。 7、宇電AI501壓差數字顯示儀。 8、宇電AI518數顯溫度控制儀(帶手動功能)。 9、Pt100鉑電阻溫度傳感器3支,分辨率0.1℃。 10、電器:接觸器、開關、漏電保護空氣開關。 11、304不銹鋼管路、管件及閥門。 12、304不銹鋼儀表柜:測控、電器設備在實驗架上。 13、304不銹鋼材質框架1300×500 ×2000mm(長×寬×高),帶腳輪及禁錮腳。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
干燥風量 | 孔板流量計 | 數字壓差儀表 | 手動閥控 | |
干燥器壓降 | U型管壓差計 | U型管壓差計 | 無 | |
干球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
濕球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
加熱室溫度 | Pt100鉑電阻 | 溫度控制顯示儀 | 固態調壓模塊 |
友情提示:
1、設備驗收:各采購單位收貨時請檢查數字型流化床干燥實驗裝置的貨品外觀,核實數字型流化床干燥實驗裝置的數量及配件,拒收處于受損狀態的數字型流化床干燥實驗裝置;
2、設備質保:茂育將為各采購單位提供數字型流化床干燥實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對本裝置的免費維修,超出條件承諾時提供對數字型流化床干燥實驗裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌臄?shù)字型流化床干燥實驗裝置選型錯誤或購買數字型流化床干燥實驗裝置數量錯誤,造成數字型流化床干燥實驗裝置的退換貨要求,將不被接受;
4、設備貨期:對數字型流化床干燥實驗裝置的發貨期為參考值,如您需要了解數字型流化床干燥實驗裝置的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對數字型流化床干燥實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關數字型流化床干燥實驗裝置的技術咨詢。
