技術指標 | 說 明 | |||

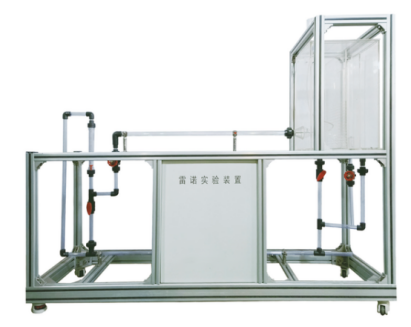

雷諾實驗裝置特點 |
1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。 3、本實驗裝置主體部分采用透明優質有機玻璃制作,實驗現象清晰,方便學生觀察。 4、本實驗裝置可觀察流體在圓直管內作層流、過渡及湍流流動現象,具有良好的實驗效果。 5、裝置設計可360度觀察,實現全方位教學與實驗。 |
|||
雷諾實驗裝置功能 |
1、能定性并且直觀地觀察到層流、過渡流、湍流等各種流型。測定出臨界雷諾數。 2、演示長距離層流流線情況。 3、可測取臨界Re數。 4、演示層流底層狀況; 5、演示層流與湍流的速度分布。 |
|||
設計參數 | 雷諾數:570~5700。液體流量:40~400L/h。常溫、常壓操作。 | |||
公用設施 |
水:需自來水提供實驗用水,實驗過程中消耗自來水。 電:無 藥品:水溶性紅墨水。 實驗物料:自來水。 |
|||
主要設備 |
1、液體轉子流量計:40~400 L/h。 2、高位穩流水箱:容積≥55 L,優質有機玻璃材質,可視溢流及穩液位設計,能自動放凈。 3、實驗演示管段:優質有機玻璃材質,內徑d=20mm,有效觀察段長度1200 mm。 4、進口穩流段:φ110~φ35 mm,銅質喇叭狀整流管。 5、管路:透明材質,壁厚≥2.5mm。 6、外形尺寸:1800×550×1700mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。 7、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生 工程化理念。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
液體溫度 | 玻璃溫度計 | 溫度就地顯示 | 溫度計 | |
液體流量 | 轉子流量計 | 流量計就地顯示 | 管路出口閘閥(手動) |
友情提示:
1、設備驗收:各采購單位收貨時請檢查雷諾實驗裝置的貨品外觀,核實雷諾實驗裝置的數量及配件,拒收處于受損狀態的雷諾實驗裝置;
2、設備質保:茂育將為各采購單位提供雷諾實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對雷諾實驗裝置的免費維修,超出條件承諾時提供對雷諾實驗裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌睦字Z實驗裝置選型錯誤或購買雷諾實驗裝置數量錯誤,造成雷諾實驗裝置的退換貨要求,將不被接受;
4、設備貨期:對雷諾實驗裝置的發貨期為參考值,如您需要了解雷諾實驗裝置的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對雷諾實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關雷諾實驗裝置的技術咨詢。
