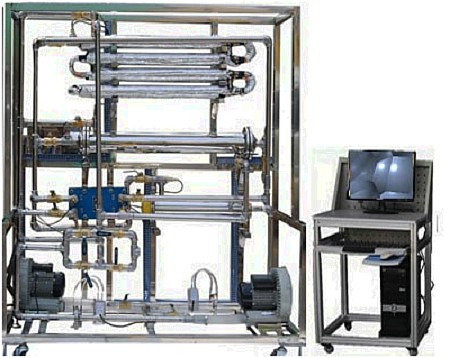

MYH-32數字型換熱器綜合實驗裝置

數字型換熱器綜合實驗裝置-是了解間壁式傳熱元件,可進行并流傳熱實驗,也可進行逆流傳熱實驗,測定總傳熱系數K。分別測定冷熱流體流量改變換熱器的傳熱系數變化;分別測定逆并流操作對換熱器平均推動力及傳熱系數的影響。
二、
裝置組成
換熱器綜合實驗裝置 (氣-氣列管換熱)由換熱器綜合實驗裝置實驗對象,電加熱預熱器、換熱器綜合實驗裝置智能儀表上位控制系統電控箱、上位控制系統軟件及數據分析處理軟件四部分組成。
換熱器實驗對象機械結構
1、熱器結構類型:列管式換熱器。
2、統安裝在由不銹鋼方鋼管制作的可移動框架平臺上,框架平臺上部安裝列管式換熱器的換熱器部件,下部安裝電加熱預熱器、冷流體循環風機、熱流體循環風機。管道采用不銹鋼管。
三、檢測傳感執行裝置
1、列管式換熱器進出口溫度檢測變送及顯示:共計采用4組精微PT100熱電阻+智能巡檢記錄儀。
2、冷體流量檢測變送控制顯示:智能流量積算儀+孔板流量計+冷流體風機。
3、熱流體流量檢測變送顯示:智能流量積算儀+孔板流量計+熱流風機。
4、預熱器的溫度檢測變送控制及顯示: Pt100熱電阻+智能調節議+可控硅移相調壓器+2kw電加熱管。
四、技術數據及配置清單

分項 說明
裝置功能

1、了解間壁式傳熱元件,可進行并流傳熱實驗,也可進行逆流傳熱實驗,測定總傳熱系數K。
2、分別測定冷熱流體流量改變換熱器的傳熱系數變化;
3、分別測定逆并流操作對換熱器平均推動力及傳熱系數的影響。
公用工程 電:AC380V、12A、三相四線制或三相五線制,AC220V、4A、單相三線制冷流體空氣:來自冷流體風機;、熱流體空氣:來自熱流體風機及空氣預熱加熱箱。風機:高效低噪渦流風機。
對象組成 不銹鋼框架(帶涼棚頂罩及滑輪及禁錮腳)。
冷流體進出:不銹鋼材質,DN30,進口閘閥調節流量。熱流體進出管路:不銹鋼材質,DN30。
不銹鋼列管式換熱器:換熱面積 0.5㎡,換熱器Ф108 ,長1000。
檢測組成 變量 檢測機構 顯示機構 產地/型號 備注
冷流體進、出口溫度 PT100熱電阻
精度:0.5%FS
智能巡檢記錄儀
精度:0.5%FS
PT100熱電阻:西門子
智能巡檢記錄儀:廈門宇電
熱流體進、出口溫度 PT100熱電阻
精度:0.5%FS
智能巡檢記錄儀
精度:0.5%FS
PT100熱電阻:西門子
智能巡檢記錄儀:廈門宇電
冷空氣流量 孔板流量計+擴散硅差壓變送器
精度:1.5%FS
智能流量積算儀
精度:0.5%FS
智能流量積算儀:廈門宇電
熱空氣流量 智能流量積算儀
精度:0.5%FS
智能流量積算儀:廈門宇電
控制調節組成

調節變量 執行機構及調節儀表 智能調節儀:廈門宇電
冷流體流量調節 變頻器及智能調節儀
預熱器溫度調節 可控硅移相調壓器及智能調節儀
智能儀表控制系統電器控制柜組成 標準電器控制箱:長x寬x深:1800x500x600mm,內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護;配置帶鑰匙的電源啟動控制回路和多組保險絲,同時每一組強電輸出都有旋鈕開,關控制,保證設備安全,操作控制便捷;裝有分相電壓表、指示燈,開關電源等。
軟件組成 載體要求 方正計算機:雙核2.0G,內存2GDDR2,硬盤250G,光驅,鼠標,鍵盤,3年質保,顯示器:19”液晶,全國聯保;操作系統:正版WINDOWS XP。
在線監控 MCGS5.5通用版組態軟件;
數據處理  數據處理軟件一套;在線監控軟件;
仿真軟件 三維動畫及仿真軟件:列管式、浮頭式、U型、線繞式換熱器工作原理。結構、拆裝及組裝三維動畫及仿真軟件
