技術指標 | 說 明 | |||

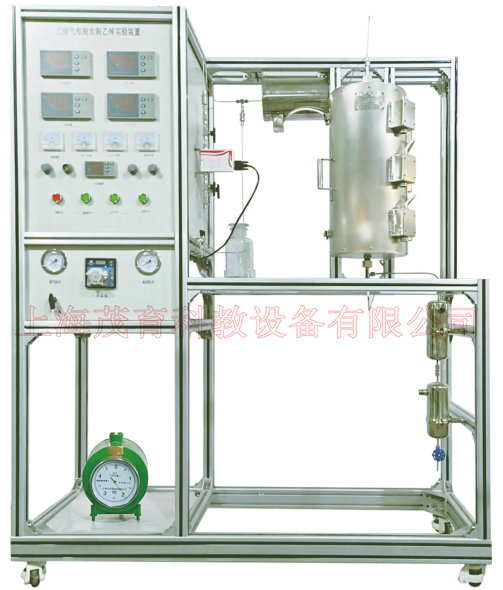

乙醇?xì)庀嗝撍埔蚁⿲嶒炑b置-功能 |
1、了解以乙醇?xì)庀嗝撍M行制備乙烯的過程,學會設計實驗流程和操作; 2、掌握乙醇?xì)庀嗝撍僮鳁l件對產物收率的影響,學會獲取穩定的工藝條件的方法。 3、熟固定床反應器的特點以及其它有關設備的使用方法,提高實驗技能。 |
|||
主要配置 | 主要由開啟式管式爐、反應管、質量流量計、預熱器、蠕動泵、壓力表、閥門、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。 | |||
公用設施 |
水:裝置需冷卻水,自帶和自來水管相連的接口。 電:電壓AC380V,功率3.5KW,標準三相四線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 實驗物料:乙醇 |
|||
技術參數 |
1、運行環境:溫度0-40℃,相對濕度:≤90%RH,電源:電壓:220V;工作壓力:<0.5MPa。 2、1 路氣體管路,氣體質量流量控制器控制氣體流量,流量規格:200ml/min,N2標定,準確度:±1%F.S。 3、Φ280*500mm開啟式電阻絲加熱爐,加熱功率1.5KW,加熱形式:碳化硅爐+金屬內襯,最高溫度800℃。 4、管式固定床反應器:不銹鋼316L,內徑Φ15mm,長度500mm,催化劑裝填量:1-10ml 5、預熱器:功率500W,304不銹鋼材質。內有防返混及防溝流裝置;使用溫度:室溫-400℃,使用壓力:常壓。 6、產品冷凝器:316L衛生級不銹鋼,Φ76×200mm(316L內盤管)。 7、氣液分離器:容積500mL,316L衛生級不銹鋼。 8、液體泵:蠕動泵,轉速范圍0.1~50rpm,流量:0.2-10ml/min,4~20mA遠程輸出控制。 9、鼓泡罐:容積1.0L,304不銹鋼材質。 10、濕式氣體流量計:額定流量:0.2m3/h,容積:2L,精度:±1%。 11、不銹鋼防震指針壓力表0-0.25MPa,數量2個。 12、溫度傳感器:K熱電偶,顯示分度0.1℃。 13、管路閥門:316L不銹鋼精密卡套管和閥門。 14、節能環保冷凝系統:溫度范圍-10~20℃,5L,數字式,控溫精度±0.5℃。 15、中央處理器:執行速度0.64μs,內存容量16K,內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議;功能:數據處理運算。 16、模擬量模塊:高達16位分辨率,總和精度±0.5%,內建RS485通訊模式。 17、溫度模塊:分辨率0.1℃,精度0.5%,內建RS485通訊模式。 18、采用一體機平板觸摸電腦,全程數字化觸摸屏控制操作。HMI:投射式觸控技術,5000萬次觸摸點,內存4G,功能:中央處理器數據顯示控制。 19、額定電壓:380V,總功率:3.5kW。 20、外形尺寸:1500×550×1800mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。 21、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。 22、配數據采集軟件一套,在線工業組態軟件一套。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
氣體流量 | 氣體質量流量控制器 | 觸摸屏 | 閥控 | |
乙醇加入量 | 蠕動泵 | 觸摸屏 | 轉速調節 | |
預熱器加熱溫度 | K型熱電偶 | 觸摸屏 | 調壓模塊 | |
反應器加熱溫度 | K型熱電偶 | 觸摸屏 | 調壓模塊 | |
反應溫度 | K型熱電偶 | 觸摸屏 | 無 | |
反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 |
