| 技術指標 | 說 明 | |||
| 裝置功能 |

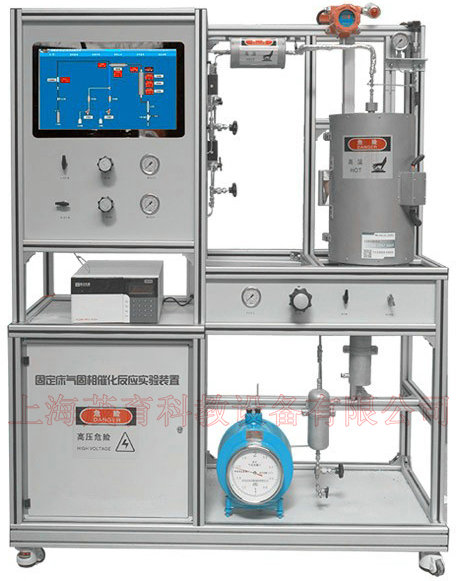

1、氣固相固定床催化反應實驗設備-用于固定床教學和工藝數據的測定。 2、科學研究催化劑評選及壽命試驗。 3、可作加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。 |
|||
| 主要配置 | 主要由固定床反應器、預熱器、加熱爐、混合器、冷凝器、氣液分離器、質量流量計、濕式氣體流量計、蠕動泵、壓力表、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。 | |||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC380V，功率4.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|||
| 技術參數 |
1、小型管式固定床反應器：φ20×550mm，316L不銹鋼材質；熱電偶套管，φ3mm，內插Φ1mm熱電偶；催化劑裝填量：5-30ml；最高使用壓力，0.2MPa. 2、反應器加熱爐：ф280×550mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐管+金屬內襯。內層為保溫層，外層為網孔防護層。最高使用溫度，900℃。 3、預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。 4、2 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200ml/min，N2標定，準確度：±1%F.S。 1、加料罐:體積1000ml，材質：石英玻璃，數量1個。 2、液體混合器：50 ml，材質：316L不銹鋼，數量1個。 7、產品冷凝器：316L衛生級不銹鋼，Φ76×200mm（316L內盤管）。 8、氣液分離器：500mL，316L衛生級不銹鋼。 9、液體泵：蠕動泵，轉速范圍0.1～50rpm，流量：0.2-10ml/min，4～20mA遠程輸出控制，數量1臺。 10、濕式氣體流量計：額定流量：0.2m3/h，容積：2L，精度：±1%。 11、不銹鋼防震指針壓力表0-0.25MPa，數量3個。 12、溫度傳感器：K熱電偶，顯示分度0.1℃。 13、管路閥門：316L不銹鋼精密卡套管和閥門。 14、節能環保冷凝系統：溫度范圍-10～20℃，容積5L，控溫精度±0.5℃。 15、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 16、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 17、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 18、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 19、額定電壓：380V，總功率：3.5kW。 20、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 21、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 氣體質量流量控制器 | 觸摸屏 | 閥控 | |
| 液體加入量 | 蠕動泵 | 觸摸屏 | 轉速調節 | |
| 預熱溫度 | K型熱電偶 | 觸摸屏 | 調壓模塊 | |
| 加熱爐溫度 | K型熱電偶 | 觸摸屏 | 調壓模塊 | |
| 反應溫度 | K型熱電偶 | 觸摸屏 | 無 | |
| 反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查氣固相固定床催化反應實驗設備的貨品外觀，核實的氣固相固定床催化反應實驗設備及配件，拒收處于受損狀態的氣固相固定床催化反應實驗設備；
2、設備質保：茂育將為各采購單位提供氣固相固定床催化反應實驗設備說明書，在質保范圍內提供對氣固相固定床催化反應實驗設備的免費維修，超出條件承諾時提供對氣固相固定床催化反應實驗設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>氣固相固定床催化反應實驗設備的選型錯誤或購置氣固相固定床催化反應實驗設備數量錯誤，造成氣固相固定床催化反應實驗設備的退換貨要求，將不被接受；
4、設備貨期：對氣固相固定床催化反應實驗設備的發貨期為參考值，如您需要了解氣固相固定床催化反應實驗設備的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對氣固相固定床催化反應實驗設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關氣固相固定床催化反應實驗設備的技術咨詢。
