| 分 項 | 說 明 | |||
| 裝置功能 |
1、 觀察流體水在升膜蒸發器內的流動狀態（泡狀流、彈型流、攪拌流和環狀流）。 2、 測量在不同流型下的對流傳熱系數及蒸汽的干度。 |
|||
| 設計參數 | 傳熱系數：1000-5000 ( w/m.2.oC)。液體流量：4~40L/h、常壓操作。 | |||
| 公用設施 |
水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率2.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |

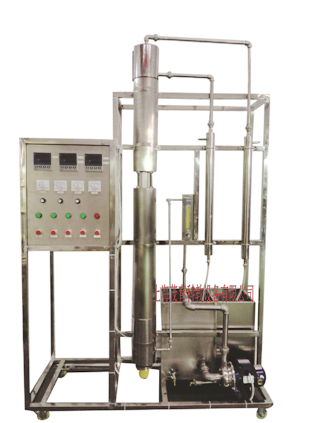

304不銹鋼預熱釜：功率2.0KW，可調，帶保溫層。 304不銹鋼加熱段：φ22*750mm，功率0.2KW可調，帶保溫層。 玻璃觀測段 長度100mm高硼硅玻璃視窗。 304不銹鋼測量段：φ18*500mm，功率0.2KW可調，帶保溫層。 304不銹鋼液體冷卻器：列管冷凝器，換熱面積0.1m2 。 304不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積0.1m2 。 LZB-10轉子流量計：流量范圍6～60L/h 。 不銹鋼離心泵 1臺。 不銹鋼水箱 1臺。 冷卻水出口溫度 1支。 主體溫度、壁面溫度熱電偶3支。 宇電AI702M多路數字溫度顯示儀。 宇電AI518溫度控制儀（帶手動功能）。 304不銹鋼儀表柜：測控、電器設備在實驗架上。 304不銹鋼材質框架1500*500*2000mm(長×寬×高)，帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | Pt100鉑電阻 | 數字溫度儀 | 無 | |
| 預熱溫度 | Pt100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 | |
| 液體流量 | 轉子流量計 | 流量計就地顯示 | 管路出口閘閥（手動） | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查單管蒸發實驗裝置的貨品外觀，核實單管蒸發實驗裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供單管蒸發實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對單管蒸發實驗裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌膯喂苷舭l(fā)實驗裝置選型錯誤或單管蒸發實驗裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對單管蒸發實驗裝置的發貨期為參考值，如您需要了解單管蒸發實驗裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對單管蒸發實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關單管蒸發實驗裝置的技術咨詢。
