技術指標 | 說 明 | |||
裝置功能 |
1、用于固定床教學和工藝數據的測定。 2、科學研究催化劑評選及壽命試驗。 3、可作加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。 |
|||

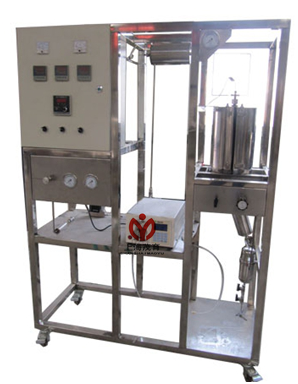

主要配置 | 固定床反應器、預熱器、加熱爐、混合器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、計量泵、壓力表、溫控儀表、不銹鋼框架、控制屏。 | |||
公用設施 |
水:裝置需冷卻水,自帶和自來水管相連的接口。 電:電壓AC220V,功率4.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 |
|||
技術參數 |
1、小型管式固定床反應器:φ20×550mm,304不銹鋼材質;熱電偶套管,φ3mm,內插Φ1mm熱電偶;催化劑裝填量:5-30ml;最高使用壓力,0.2MPa. 2、反應器加熱爐:230×230×500mm,開啟式三段加熱,總功率:3KW,加熱形式:碳化硅爐管+金屬內襯,最高使用溫度:600℃。 3、預熱器:304不銹鋼,內徑φ10mm,長度250mm,內有防返混及防溝流裝置;使用溫度:室溫-400℃,使用壓力,常壓。 4、3 路氣體管路,氣體質量流量控制器控制氣體流量,流量規格:200SCCM,Nz標定,準確度:±1%F.S。。 5、柱塞計量泵:最大流量:1L/h,壓力1.6MPa,工作功率:250W。 6、壓力表:量程:0~0.6MPa,分別對氣體的壓力和反應器壓力進行測定。 7、混合器:304不銹鋼材質,容積約50ml,在預熱器入口前將各原料匯合并一同送入預熱器。 8、冷凝器:ф40×400mm,材質:304不銹鋼。出口氣體冷卻除去多余的水分。 9、氣液分離器:ф50×150mm,材質:304不銹鋼。 10、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。 11、框架為304不銹鋼材質,結構緊湊,外形美觀,流程簡單、操作方便。 12、外形尺寸:1600×550×1900mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
氣體流量 | 質量流量計 | 數字流量顯示儀 | 手動閥控 | |
液體加入量 | 計量泵 | 數字流量顯示儀 | 沖程頻率調節 | |
預熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
加熱爐溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 |
