技術指標 | 說明 | |||
裝置功能 |
1、了解噴霧干燥實驗的工作原理。 2、對噴霧干燥進行工藝計算。 |
|||

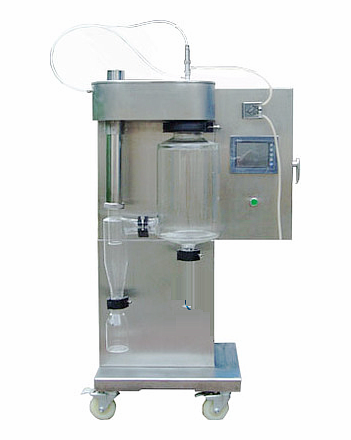

主要配置 | 干燥塔、噴頭、空氣旋渦泵、空壓機、蠕動泵、電加熱爐、壓力緩沖罐、觸摸屏、不銹鋼框架、控制屏。 | |||
公用設施 |
電:電壓AC220V,功率3KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 氣:空氣來自風機,經加熱器加熱進入干燥器(自帶氣源)。 實驗物料:含水量75%-85%的漿液。 |
|||
技術參數 |
1、液體蠕動泵:0-2000ml/h。 2、處理量:0.2-8Kg/h,漿液5-40%,粉體粒度5-150μm。干燥時間:1.0~1.5S。 3、進風最高溫度:300℃,出口溫度120℃。 4、蒸發水量:1000~1500L/h。 5、電加熱器功率:3KW,單相220V。 6、噴霧系統:帶有(0.5--2.5MM)的兩流體噴嘴,射流器(通針):0-20S之間可自動調節。 7、噴霧氣體流量:0-4.2m3/h,噴霧壓力2-8Bar。 8、干燥空氣流量:0-5.5 m3/min,最大風壓686Pa。 9、干燥塔內腔為高硼硅玻璃材質,防腐耐用。 11、配空氣減壓過濾:過濾空氣中的雜質和空氣壓縮機中的油污。 12、采用數顯可調溫度儀表對進風管流量電加熱管道腔溫度、噴霧干燥塔出口溫度進行檢測變送及顯示。 13、控制屏:風機、泵、加熱、參數設定等各項操作都通過觸摸屏完成,可監測和顯示實驗過程中各單元實驗數據。操作軟件含實驗的動態流程圖,通過對動態流程圖的觀察,可以對實驗設備和實驗原理有更加深刻直觀的理解。 14、框架為304不銹鋼材質,結構緊湊,外形美觀,流程簡單、操作方便。 15、外形尺寸:900×600×1800mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
風機頻率 | 無 | 觸摸顯示屏 | 變頻器 | |
漿液進料量 | 蠕動泵 | 觸摸顯示屏 | 轉速調節 | |
氣體溫度 | PT100鉑電阻 | 觸摸顯示屏 | 無 | |
加熱室溫度 | PT100鉑電阻 | 觸摸顯示屏 | 固態調壓模塊 |
友情提示:
1、設備驗收:各采購單位收貨時請檢查噴霧干燥實驗裝置的貨品外觀,核實本裝置的數量及配件,拒收處于受損狀態的噴霧干燥實驗裝置;
2、設備質保:茂育將為各采購單位提供噴霧干燥實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對本裝置的免費維修,超出條件承諾時提供對本裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌膰婌F干燥實驗裝置選型錯誤或購買本裝置數量錯誤,造成噴霧干燥實驗裝置的退換貨要求,將不被接受;
4、設備貨期:對噴霧干燥實驗裝置的發貨期為參考值,如您需要了解噴霧干燥實驗裝置的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對噴霧干燥實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關噴霧干燥實驗裝置的技術咨詢。
