| 技術指標 | 說明 | |||||||
| 裝置功能 |
1、通過實驗加深對共沸精餾過程的理解。 2、熟悉共沸精餾設備的構造，掌握共沸精餾操作方法。 3、能夠?qū)卜芯s過程做全塔物料衡算。 4、學會使用阿貝折射儀分析液體組成。 |
|||||||

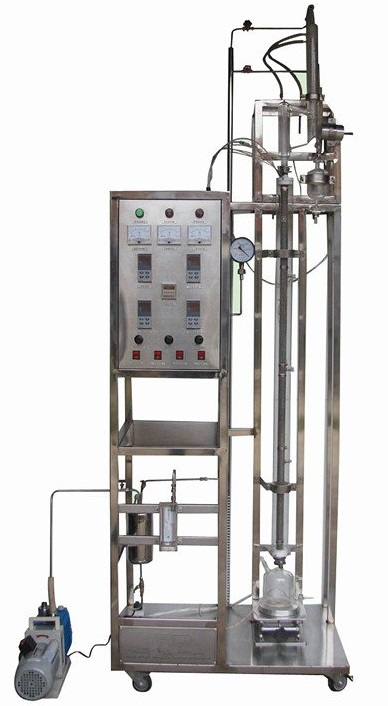

| 主要配置 | 玻璃精餾塔、冷凝器、油水分離器、再沸器、預熱器、溫度控制儀、溫度顯示儀、壓力表、不銹鋼框架、控制屏。 | |||||||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?br />
液：裝置自帶玻璃高位槽。實驗時進入精餾塔釜。 電：電壓AC220V，功率2KW，標準單相三線制。 |
|||||||
| 技術參數 |
1、玻璃塔體（填料）：φ30×1400mm，無側口，φ3x 3 mm不銹鋼θ環型填料；填料層高：1200mm；蒸餾釜容積：500ml。 2、塔釜加熱器：智能化控溫電加熱套，功率800W；塔外壁鍍有金屬保溫膜，通電使塔身加熱保溫，功率300W。 3、塔頂、塔釜測溫數字顯示，數顯儀表精度FS≤0.2%。 4、塔頂冷凝管為蛇形冷凝器帶油水分離器結構（帶擺動回流），既可采用分相回流，又可采用混相回流。回流比控制器：時間繼電器，按秒進行時間控制。 5、數字溫度顯示儀，釜溫0~150℃，餾出溫度：0~100℃。精度：0.1℃。 6、正泰電器：接觸器、開關、漏電保護空氣開關。 7、304不銹鋼儀表柜：測控、電器設備在實驗架上。 8、外形尺寸：1200×550×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | ||||
| 回流比 | 回流比繼電器 | 回流比控制顯示儀 | 回流比控制顯示儀 | |||||
| 塔節溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |||||
| 塔頂溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |||||
| 塔釜溫度 | PT100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 | |||||
| 數字型共沸精餾實驗裝置(電腦自配) | ||||||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | ||||
| 回流比 | 回流比繼電器 | 回流比控制顯示儀，精度：0.5%FS | 回流比控制顯示儀 | |||||
| 塔節溫度 | PT100鉑電阻 | 數字溫度儀表，精度：0.5%FS | 無 | |||||
| 塔頂溫度 | PT100鉑電阻 | 數字溫度儀表，精度：0.5%FS | 無 | |||||
| 塔釜溫度 | PT100鉑電阻 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |||||
| 軟件組成 | 模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 | |||||||
友情提示：
1、設備驗收：各采購單位收貨時請檢查共沸精餾實驗裝置的貨品外觀，核實的共沸精餾實驗裝置及配件，拒收處于受損狀態的共沸精餾實驗裝置；
2、設備質保：茂育將為各采購單位提供共沸精餾實驗裝置板說明書，在質保范圍內提供對共沸精餾實驗裝置的免費維修，超出條件承諾時提供對共沸精餾實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е鹿卜芯s實驗裝置的選型錯誤或購共沸精餾實驗裝置數量錯誤，造成共沸精餾實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對共沸精餾實驗裝置的發貨期為參考值，如您需要了解共沸精餾實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對共沸精餾實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關共沸精餾實驗裝置的技術咨詢。
