技術指標 | 說明 | |||
裝置功能 |
1、熟悉甲苯液相氧化制苯甲酸的實驗裝置和工藝流程。 2、了解氣液反應器的特點。 3、測定苯甲酸的濃度,掌握甲苯液相氧化的反應規律。 |
|||

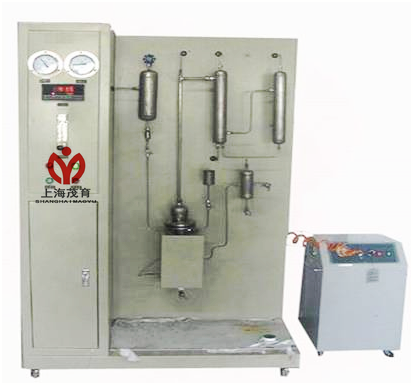

主要配置 | 反應器、無油空壓機、混合器、原料罐、產品槽、冷凝器、油水分離器、流量計、壓力表、溫控儀表、不銹鋼框架及控制屏等。 | |||
公用設施 |
1、水:裝置需冷卻水,自帶和自來水管相連的接口。 2、電:電壓AC220V,功率4.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 3、實驗物料:甲苯;空氣作為氧化劑, Co 含量為 11%的環烷酸鈷為催化劑,苯甲醛為引發劑 |
|||
技術參數 |
1、反應器:采用不銹鋼鼓泡塔反應器,反應管直徑:φ50mm,長度:350mm,外壁纏有電熱帶以給反應器供熱,功率500W;反應器內的溫度由數字式智能溫度控制器進行測量與控制。 2、氣體緩沖罐:304不銹鋼材質,容積2L。 3、無油氣體壓縮機:額定排氣壓力:0.3MPa,額定排氣流量:0.2-0.9m3/h,功率:550W。 4、冷凝器為不銹鋼列管式,ф40×400mm,304不銹鋼材質。 5、油水分離器:ф50×150mm,304不銹鋼材質。 6、流量計: 氣體轉子流量計60-600L/h,觀察、控制進料流量。 7、壓力儀表: Y-100型壓力表,0~0.6MPa。 8、控溫儀表:人工智能型儀表,精度FS≤0.2%。 9、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。 10、框架為304不銹鋼材質,結構緊湊,外形美觀,流程簡單。 11、外形尺寸:1500×550×1700mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
氣體流量 | 轉子流量計 | 就地顯示 | 手動調節 | |
鼓泡器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |
數字型甲苯氧化制苯甲酸實驗裝置 | ||||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
氣體流量 | 質量流量計 | 數字流量顯示儀,精度:0.5%FS | 手動調節 | |
鼓泡器加熱溫度 | K型熱電偶 | 數字溫度控制儀,精度:0.5%FS | 固態調壓模塊 | |
反應壓力 | 壓力傳感器 | 數字壓力儀表,精度:0.5%FS | 無 | |
在線分析系統 | 用戶可選配在線六通閥氣體取樣系統及氣相色譜儀 | |||
軟件組成 | 模擬模塊:高達16位分辨率,內建RS485通訊模式;功能:溫度、流量、壓力等模擬量信號采集,配數據采集軟件一套,在線工業組態軟件一套 |
