技術指標 | 說明 | |||
裝置功能 |
1通過實驗了解停留時間分布測定的基本原理和實驗方法。 2.掌握停留時間分布的統計特征值的計算方法。 3.學會用理想反應器的串聯模型來描述實驗系統的流動特性。 |
|||

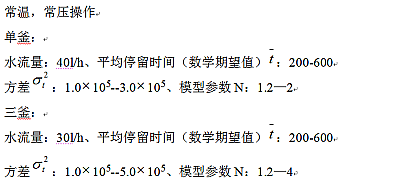

設計參數 | ||||

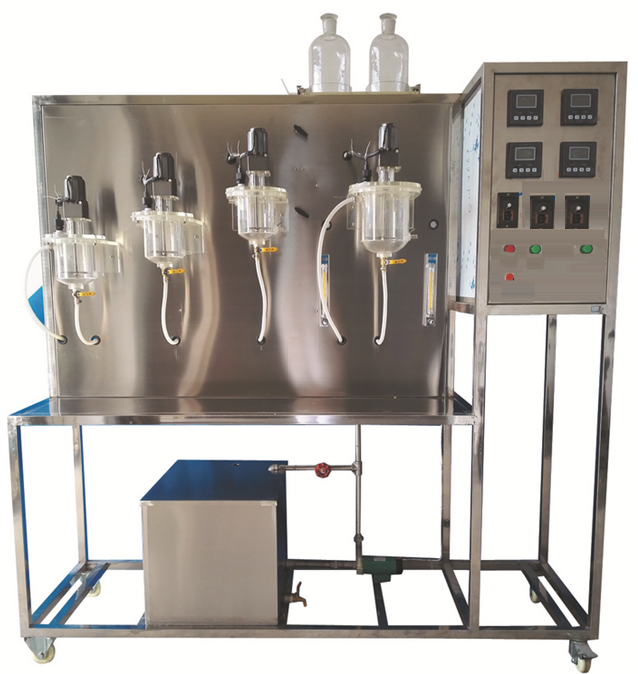

主要配置 | 有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、在線電導率儀、轉換模塊及軟件、閥門、管道、不銹鋼框架、儀表柜、軟件。 | |||
公用設施 |
水:裝置自帶不銹鋼水箱桶,連接自來水接入。 電:電壓AC220V,功率1.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 實驗物料:水--- KCl,外配設備:電腦 |
|||
主要設備 |
1、釜式反應器1.0L,直徑φ120mm,高度120mm,有機玻璃制成,3個! 2、釜式反應器3.0L 直徑φ150mm,高度200mm,有機玻璃制成,1個。 3、MP-20RM微型磁力泵:功率30W,最大流量1m3/h,揚程6m。 4、交流可調速電機:攪拌馬達6W,轉數90-600r/min,無級變速調節。其操作板置于控制柜上,轉速可在操作板上進行調節。 5、LZB-10液體轉子流量計:流量范圍6~60 L/h ,觀察、控制進水流量。 6、數顯電導率儀:在線電導率檢測儀,0-2000S·cm 4個,電導電極:4支。 7、LWB電磁閥(24v)和三通閥控制切換示蹤劑,數顯計測器控制示蹤劑加入量。 8、各項操作及轉速、電導率、流量的顯示、調節、控制全在控制屏面板進行。 9、框架為304不銹鋼材質,結構緊湊,外形美觀,流程簡單、操作方便。 10、外形尺寸:1800×500×2000mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。 11、轉換模塊及在線監控軟件一套。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
電機轉數 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
流量 | 轉子流量計 | 轉子流量計 | 轉子流量計 | |
濃度 | 在線電導率儀 | 數字顯示 | 無 | |

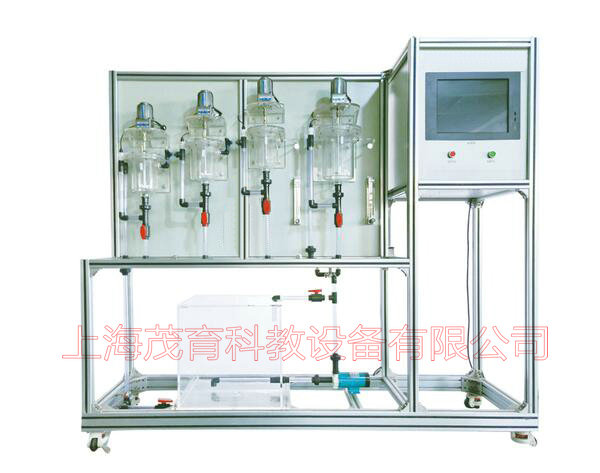

采集型:多釜串聯實驗臺,多釜串聯實驗設備,多釜串聯實驗裝置 | ||||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
電機轉數 | 霍爾開關 | 轉數顯示儀,精度:0.5%FS | 精密數顯調速器 | |
三釜進水流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
單釜進水流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
濃度 | 在線電導率儀 | 數字顯示,精度:0.5%FS | 濃度 | |
示蹤劑流動時間 | 時間控制器 | 上位機采集 | 無 | |
軟件組成 | 模擬模塊:高達16位分辨率,內建RS485通訊模式;功能:電導率、時間等模擬量信號采集,配數據采集軟件一套,在線工業組態軟件一套 |
