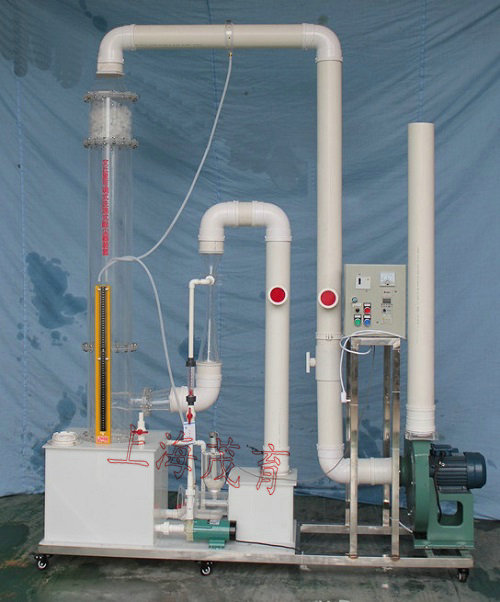

MYH-311A文丘里可調式洗滌式除塵器
文丘里可調式洗滌式除塵器、用途及特點:
文丘里洗滌器是一種高效高能耗濕式除塵器,含塵氣體以高速通過喉管,水在喉管處注入并被高速氣流霧化,塵粒與液(水)滴之間相互碰撞使塵粒沉降。這種除塵器結構簡單,對0.5~5um的塵粒除塵效率可達99%以上,但壓降,能耗較大。該洗滌器常用于高溫?zé)煔饨禍睾统龎m,經改進的文丘里除塵器的形式很多,應用也很廣泛。文丘里洗滌器主要由文丘里管(簡稱文氏管)和脫水器兩部分組成。文氏管有進氣管、收縮管、噴嘴、喉管、擴散管、連接管組成。脫水器也叫除霧器,上端有排氣管,用于排出凈化后的氣體;下端有排塵管道接沉淀池,用于排出泥漿。
二、主要技術參數及指標:
1、環境溫度:5℃~40℃、
2、系統風量50~300m
3/h
3、除塵效率:90~99%,
4、壓力降:<3000Pa
5、裝置外形尺寸:長2300mm寬500mm高2300mm、
6、工作電源:AC220V±10%、50Hz,單相三線制,功率1500W;安全保護:具有接地保護、漏電保護、過流保護;
7、電源線路及控制線的安裝:須使用環保阻燃電氣配線槽,規范整理符合國家標準,具有絕緣等特點,布線整齊,安裝可靠,便于查找、維修和調換線路;、
三、主要配置:
1、文丘里可調除塵器1套、透明有機玻璃材質、壁厚8mm、含卸除灰塵裝置;
2、通過喉管噴嘴可調裝置1套
3、貯液箱1只、白色PP板材質、厚度10mm,500×500×500mm、底板上安裝有放空閥,方便將水排凈;
4、流量測量與調節:進水流量計1只:量程100~1000L/h;
5、防腐蝕提升磁力水泵1臺、流量:27~32(L/min)、揚程:3.1~4.3(m)功率30W;
6、有機玻璃粉塵自動加料裝置1套:立式加料;
7、氣塵靜態混合器1套:采用箱式靜態混合器;
8、人工監測進出口2組、測壓環2組、透明測壓軟管1批;
9、離心通風機1臺:電源電壓:220V、功率1.1Kw、轉速2900r/min;
10、變頻器1套:控制風機轉矩調節風量大。
11、電源控制系統:雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、
12、 Ø 110連接管路及控制球閥
13、不銹鋼框架實驗臺(38mm
×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳)等組成。
四、教學資源組成:(虛擬實訓系統)。
3D軟件界面并有工具欄項目?jī)?nèi)容:
1、3D仿真演示軟件與設備使用內容完全一致;
2、3D仿真軟件屏幕大小尺寸可以編程;
3、整套軟件與設備實驗過程流程動畫
