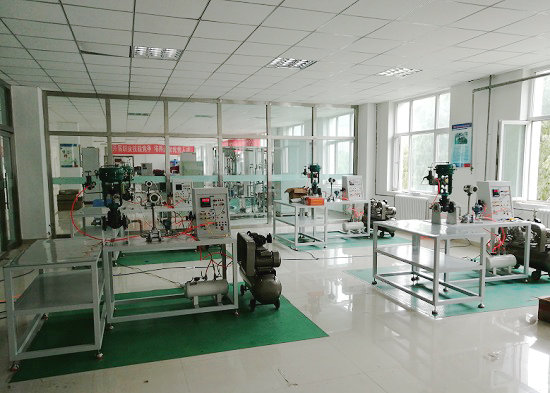

MYCN-29氣動調節閥校驗實驗設備
一、氣動調節閥校驗實驗設備-操作臺參數:
1、參考尺寸:≥900*600*700mm;
2、實訓臺面采用一級冷軋鋼板
3、實訓臺架采用50*50mm方鋼管焊接,能調整水平;
4、表面噴塑處理;
5、實訓臺面板。
二、操作盤1套
1、參考尺寸:≥500*180*600mm;
2、臺面采用一級冷軋鋼板;
3、表面噴塑處理;
4、盤內預留管路閥門安裝位置;
5、轉換開關。
三、漏電開關1個
電壓220VAC;
四、盤內附件1套
儀表接線端子、銅管測量管道、電源插座、開關
五、數字精密壓力變送器1個
1、測量范圍:0~0.6Mpa
2、測量介質:氣體;
3、表盤直徑:100mm;
4、安裝方式:儀表盤上安裝;
5、現場顯示
6、輸出4-20mA
六、渦輪流量計1個
1、測量介質:氣體;測量范圍:10L/min,壓力:0.8MPa
量范圍:0~0.6Mpa
2、測量介質:氣體;
3、表盤直徑:100mm;
4、安裝方式:儀表盤上安裝;
5、現場顯示
6、輸出4-20mA
七、行程測量專用儀表1套
1、量程.0-30mm;
2、液晶顯示器;
3、磁性儀表座;
4、測量調節閥行程時專用鏈接件;
5、配數據專用線
八、操作器1套
1、電源:220VAC或24VDC
2、閥位控制輸出:0~10mA或4~20mA或0~5V或1~5V可選
3、閥位反饋輸入:0~10mA或4~20mA或0~5V或1~5V可選
4、報警繼電器輸出:220VAC/3A或24VDC/3A
5、輸入輸出光電隔離
6、通訊接口:RS485或RS232
九、盤裝測量閥門2套
材質銅;直徑:6mm;流量20L/min;接口G3/4內、外螺紋。
十、管路閥門2套
1、材質:不銹鋼;
2、公稱通徑DN15,PN1.6Mpa
十一、氣動精密調壓器1套
1、氣源壓力:0-0.6Mpa;
2、輸出壓力:0.4-400Kpa連續可調;
3、連接形式:ZG1/4″(PT1/4);
十二、空氣減壓閥1套
氣源壓力:0-1.0Mpa;輸出壓力:12-600Kpa可調。
十三、氣源緩沖罐1個
材質:A3鋼;參考尺寸:≥Φ89*500mm,防腐處理。
十四、安裝支架2套
1、材質:碳鋼法蘭;公稱通徑DN32;PN1.6Mpa。
2、支架底部可自由移動;
3、表面鍍鋅處理。
十五、輔助操作臺1套
1、參考尺寸:≥1200*600*700mm,二層;
2、實訓臺面采用一級冷軋鋼板;
3、實訓臺架采用30*30mm方鋼管焊接,能調整水平;
4、表面噴塑處理;
5、配零部件定位擺放標識;
6、實訓臺面鋪厚度2mm透明膠板。
十六、氣源管道快速接頭1套
1、管道直徑:6mm;材質:銅;數量1米
2、管道直徑:6mm;材質:PVC;數量5米 快速接頭5個等滿足使用。
十
七、配套工具1套
1 |
十字螺絲刀 |
6〞;工具鋼;工程塑料手柄。 |
1把 |
2 |
一字螺絲刀 |
6〞;工具鋼;工程塑料手柄。 |
1把 |
3 |
開口扳手 |
10-12;工具鋼。 |
1把 |
4 |
開口扳手 |
14-17;工具鋼。 |
1把 |
5 |
開口/梅花扳手 |
13-13;工具鋼。 |
1把 |
6 |
開口/梅花扳手 |
16-16;工具鋼。 |
1把 |
7 |
活扳手 |
12〞;工具鋼。 |
1把 |
8 |
梅花扳手 |
22-24;工具鋼。 |
1把 |
9 |
內六角扳手 |
8mm;工具鋼。 |
1把 |
10 |
錘子 |
3磅;工具鋼木質手柄。 |
1把 |
11 |
鏨子 |
12〞;T11鋼材質。 |
1把 |
十八、能夠完成以下實訓項目:
1、氣動薄膜控制膜頭的拆解與組裝;
2、閥門定位器在控制閥上的安裝、調試;
3、手操器的電路、氣路連接;
4、調節閥行程校驗;
5、調節閥本體試漏;
6、調節閥泄漏量測試;
