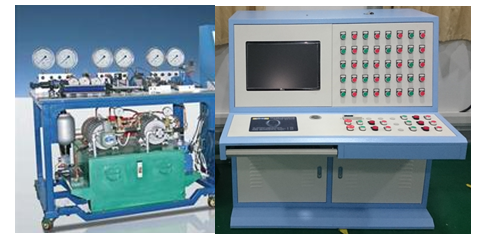

MYYA-34液壓系統故障分析與排除實訓考核裝置

一、產品概述:
MYYA-34
液壓系統故障分析與排除實訓考核裝置-以典型的組合機床液壓系統為實訓對象,培養學生熟悉和了解液壓傳動的工作原理和基本概念、元件的組成特點和應用、組合機床液壓系統的組成等。初步掌握液壓系統的調試、常見液壓系統故障的處理和排除能力。同時本裝置還配有智能人機操作考核系統,教師可以通過上位機或智能人機操作系統進行故障的設置,學生通過故障現象并結合具體的電路進行分析,最后通過智能人機交換系統進行故障的排除,以提高學生的綜合能力。適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。

二、技術參數
1、輸入電源:三相四線~380±10% 50Hz
2、工作環境:溫度-10℃~+40℃相對濕度 <85%(25℃)
3、裝置容量:<2kVA
4、變量葉片泵:額定壓力7Mpa,額定流量8L/min
5、電機:額定電壓380V,額定功率1.5kW,轉速1420r/min,絕緣 B
三、實驗內容
1、組合機床液壓回路的安裝與調試實驗
2、液壓系統常見故障的分析與排除實驗
(1) 模擬液壓泵進油口過濾器堵塞
(2 )液壓泵反轉
(3 )液壓泵進油管密封不良、阻力過大等常見故障
(4 )溢流閥阻尼孔堵塞、錐閥漏裝、密封不良等常見故障
(5) 換向閥閥芯卡死、換向不到位、不換向等常見故障
(6) 減壓閥運行中常見故障
(7) 節流閥小孔堵塞、節流性能不符合要求等常見故障
(8) 組合機床電氣元件的常見故障
3、繼電器組控制液壓基本回路設計與連接實驗
4、PLC控制液壓回路動作實驗
5、液壓泵性能測試(壓力流量檢測)
四、功能特點
針對性強:可設置工業現場中液壓系統一些常見的故障,鍛煉學生分析問題和解決問題的能力。
安全性好:設有液壓泵反轉、液壓泵吸油口堵塞及過載保護等功能,以防止長時間處于故障狀態使設備零件損壞。
五、主要零部件單:

序號 名稱 規格及技術參數 數量 備注
一、安裝
1 安裝平板 1500*800*10 1
2 安裝機柜 1500*800*600 1
二、液壓元件
1 主泵站 組件 1
2 油箱 80升 1套
3 電機 1.5KW,單出軸 1
4 葉片油泵 最大流量:23ml/rev
最大壓力:21MPa
1
5 手動溢流閥 通徑:10mm 1
6 油壓表 25MPa 1
7 手動節流閥 通徑:10mm
最大流量:23ml/rev
1
8 油位表   1
9 出油口過濾器   1
三、正常工作液壓元件
1 工作油缸 缸徑:30mm
行程:200mm
2條
2 三位四通方向閥 10通徑 1
3 節流閥 LF-B10H-S 1
4 單向閥 CIT-03-A1 1
5 電磁溢流閥 Y-10B 1
6 減壓閥 J-10B 1
7 順序閥 X-25B 1
四、模擬故障液壓元件
1 調速閥 通徑6mm 1
2 三位四通方向閥 通徑6mm 1
3 節流閥 LF-B10H-S 1
4 單向閥 I-25B 1
5 溢流閥 Y-10B 1
6 減壓閥 J-10B 1
五、電氣系統
1 PLC主機模塊 三菱FX1S-20MR 1件
2 按鈕開關模塊 12組帶燈控制按鈕接口 1件
3 繼電器模塊 4組直流繼電器接口 1件
4 電源模塊   1塊
5 電控柜 外購
6 溫度傳感器 信號輸出 : 0-5v 1
7 流量傳感器 15mm通徑  25MPA 1
8 壓力傳感器 25MPA 2
表一    液壓輔助元件
序號 名稱 型號 數量 備注
1 聚氨酯油管 XPUΦ10-1 16根 600mm:8根,800mm:5根,1000mm:3根
2 管用直通接頭   16
3 閥用油路板 與閥配 6 45號鋼
4 壓力表 YTN60 6 15MPa
表二    工作介質
序號 名稱 型號 數量 備注
1 抗磨液壓油 32# 按需要 專用油
表三    技術文檔
序號 名稱 型號 數量 備注
1 使用說明書   1套
2 實驗指導書   1套
3 測控軟件   1套
表四    工具清單
序號 名稱 型號 數量 備注
1 鋼板尺 150mm 1
2 活動扳手6″   1
3 開口扳手19~22   1
4 開口扳手22~24   1
5 內六角扳手16mm   1
6 內六角扳手10mm   1
7 內六角扳手12mm   1

友情提示:
1、設備驗收:各采購單位收貨時請檢查
液壓系統故障分析與排除實訓考核裝置的貨品外觀,核實
液壓系統故障分析與排除實訓考核裝置的數量及配件,拒收處于受損狀態的裝置;

2、設備質保:茂育將為各采購單位提供液壓系統故障分析與排除實訓考核裝置產品說明書內的質保條件和質保期,在質保范圍內提供對的免費維修,超出條件承諾時提供對液壓系統故障分析與排除實訓考核裝置的有償維修;

3、設備退換貨:各采購單位單方面原因?qū)е碌?/span>液壓系統故障分析與排除實訓考核裝置選型錯誤或液壓系統故障分析與排除實訓考核裝置購買數量錯誤,造成裝置的退換貨要求,將不被接受;

4、設備貨期:對液壓系統故障分析與排除實訓考核裝置的發貨期為參考值,如您需要了解液壓系統故障分析與排除實訓考核裝置的精確貨期,請與茂育的銷售人員聯系;

5、咨詢電話:如各采購單位對液壓系統故障分析與排除實訓考核裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關液壓系統故障分析與排除實訓考核裝置的技術咨詢。
