MY-597模具錐頂座實測繪圖組合訓練裝置
模具錐頂座實測繪圖組合訓練裝置-產品特點：
1、項目實際化：以鋼制實際小型模具錐頂座為訓練對象；
2、功能系統化：模具錐頂座拆裝、零件尺寸測量、裝配圖繪制和零件圖繪制四位一體的訓練模式；
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的指導書和教學視頻，教學十分方便、學習效果顯著；

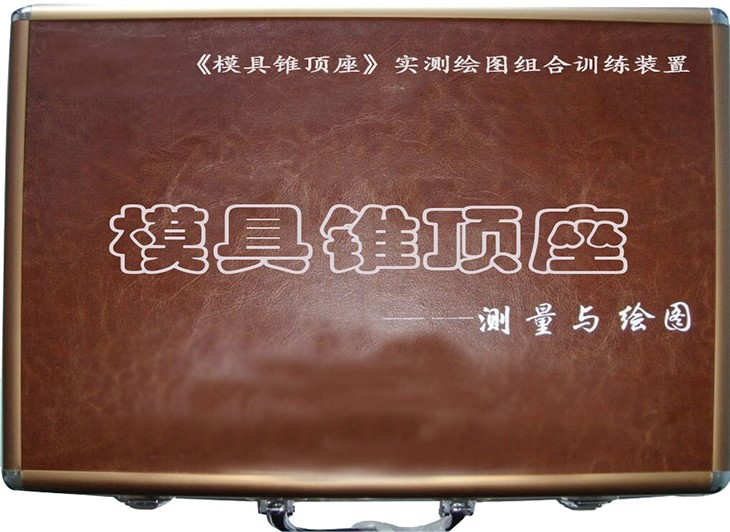

5、管理便利化：模具錐頂座、組裝與測量工具及指導書均放在一個精制的箱子里，管理十分方便。
二、產品功能：
1. 訓練模式
（1）模具錐頂座組裝訓練；
（2）模具錐頂座零件尺寸測量訓練；
（3）模具錐頂座裝配圖繪制訓練；
（4）模具錐頂座零件圖繪制訓練。
2. 訓練內容
（1）模具錐頂座組裝訓練
（2）模具錐頂座參數測量與計算
（3）模具錐頂座零件尺寸測繪
（4）模具錐頂座標準零件確定
（5）模具錐頂座裝配圖繪制
（6）模具錐頂座零件圖繪制
（7）模具錐頂座圖紙文件整理
三、產品參數
1、外形尺寸: 長*寬*高=40×30×7cm
2、精密測量工具: 帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板
3、專用組裝工具: 專用鋃頭（一把）、外六角扳手（一把）、內六角扳手（一把）、尖嘴鉗（一把）、螺絲刀（一把）、專用拆裝銷（一把）
4、測繪部件: 鋼制精密模具錐頂座（一臺）
（1）尺寸：180X120X140（mm）；
（2）精度等級：7-7-8(GB10095-2018)
友情提示：
1、設備驗收：各采購單位收貨時請檢查模具錐頂座實測繪圖組合訓練裝置的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的模具錐頂座實測繪圖組合訓練裝置；
2、設備質保：茂育將為各采購單位提供模具錐頂座實測繪圖組合訓練裝置產品說明書內的質保條件和質保期，在質保范圍內提供對模具錐頂座實測繪圖組合訓練裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因導致的模具錐頂座實測繪圖組合訓練裝置選型錯誤或購買數量錯誤，造成模具錐頂座實測繪圖組合訓練裝置的退換貨要求，將不被接受；
4、設備貨期：模具錐頂座實測繪圖組合訓練裝置的發貨期為參考值，如您需要了解模具錐頂座實測繪圖組合訓練裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對模具錐頂座實測繪圖組合訓練裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關模具錐頂座實測繪圖組合訓練裝置的技術咨詢。
