《千斤頂》實測繪圖訓練組合裝置 | |||
項 目 | 參 數 | 項 目 | 參 數 |
外形尺寸 | 40×30×7cm | 重 量 | 3(kg) |
精密測 量工具 |
帶表游標卡尺、外徑千分尺、梯形螺紋樣板 |
專用組 裝工具 |
外六角扳手、內六角扳手 |
測繪(零)部件 |
精制小型千斤頂兩臺(含散件一套)1、千斤頂尺寸:90X55X150(mm); 2、最大頂起尺寸:50mm; 3、最大頂起重量:1噸; 4、螺桿參數:Tr20X4-7e; 5、螺母參數:Tr20X4-7H; 6、精度等級:7(GB10095-2018) |
教學資料 |
1、實訓指導書及實訓報告(含電子稿); 2、配套教材(機械工業出版社、羅冬平教 授主編)、電子課件、教學大綱與教案、 3、千斤頂模擬組裝視頻。 4、千斤頂實物組裝視頻(含)現場演示 1)千斤頂工作原理(配音 字幕) 2)千斤頂結構組成(配音 字幕) 3)千斤頂拆卸過程(配音 字幕) 4)千斤頂零件草圖繪制(配音 字幕) 5)千斤頂零件草圖尺寸標注(配音 字幕) 6)裝配過程(配音 字幕) 5、模擬仿真微課教學訓練系統軟件。 |

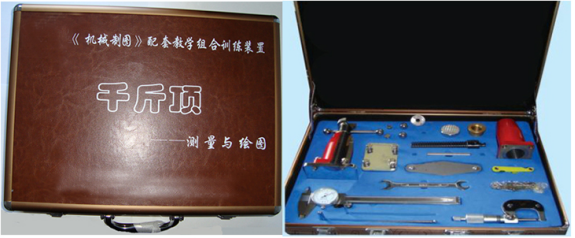

類 型 | 便攜組合式(檢測零件、測量工具、標準圖紙及指導書均放在一個精制的綜色箱子里) | 外觀顏色 | 綜色 |
教學軟件 (機電工程課程虛擬仿真教學系統) |
1、《制圖》微課教學系統; 2、《制圖》實訓虛擬仿真教學系統; 3、課程資源包(含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像) |
訓練模式 | 訓練內容 |
1、千斤頂組裝訓練; 2、千斤頂零件尺寸測量訓練; 3、千斤頂裝配圖繪制訓練; 4、千斤頂零件圖繪制訓練。 |
訓練一千斤頂組裝訓練 訓練二千斤頂零件尺寸測繪 訓練三千斤頂標準零件選定 訓練四千斤頂裝配圖繪制 訓練五千斤頂零件圖繪制 訓練六千斤頂圖紙文件整理 |
