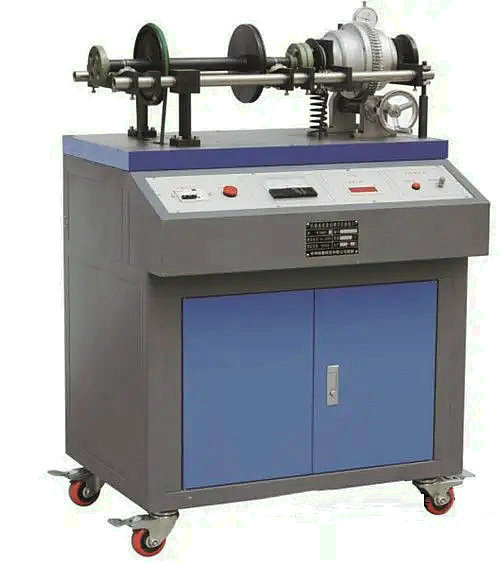

MY-515C智能動平衡實驗臺
智能動平衡實驗臺-是采用傳感器、微機等先進測試手段和方法裝備的多媒體可視化綜合實驗臺,具有技術先進、體積小、操作方便、效果直觀等優點,用于測試回轉件的動平衡,通過實驗可使學生對機械振動中慣性力的變化規律產生感性認識,掌握平衡的方法,找出減輕機械振動、改善機械工作性能、提高工作質量的途徑。增強學員的工程實踐能力。
一、設備功能與特點:
1、實驗臺被測轉子的轉速可無級調節,轉子轉速和不平衡質量的相位由光電傳感器測出,轉子不平衡質量引起的框架振動產生的振幅(瞬間角位移),由光柵編碼器獲取兩組信號,由測控系統通過R232串口送入微機解算后,即可得出轉子不平衡質量的大小和方位。
2、采用工業測量控制技術和先進的計算機虛擬測試技術、數字信號處理技術和小信號提取方法,達到智能化檢測目的。
3、實驗臺外形為工作臺板+箱體落地式結構,裝有可調地腳螺栓和活動輪,安裝時只需調整和鎖緊地腳螺栓螺母即可,活動輪可靈活移位,便于實驗室調整布置。
二、軟體特點:
本軟件采用的虛擬測試儀器界面,不但能得出實驗結果,而且可通過動態實時檢測曲線了解實驗的過程,通過人機對話的方式,生動形象地完成檢測過程。
三、教學實驗項目及內容:
1、了解并掌握回轉構件的動平衡原理;
2、熟悉用傳感器及其測試儀器、測量動態參數的基本原理和方法;
3、了解處理數據的方法,進行振動曲線的頻譜分析。
四、主要配置及參數
1、 實驗臺測試性能指標: 固有頻率:ω。=3~5Hz; 精度:2μ;
2 、相位角誤差≤10度; 靈敏度5gmm
3、 光柵角位移傳感器 1個
4、 光電傳感器 1個
5、 回轉體轉子試件 1個 質量: 2.5kg;調速范圍:0—600rpm;
6、 直流調速電機 1個 功率:90 W。
7、 專用軟件光盤 1張
8、 外形尺寸: 750×450×1050(mm)。
