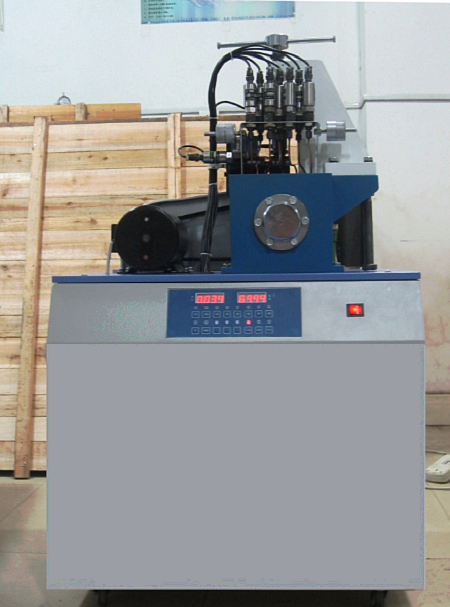

MY-547B液體動壓滑動軸承實驗臺
液體動壓滑動軸承實驗臺-(柜式)可對觀察滑動軸承的結構,測量其徑向油膜壓力分布和軸向油膜壓力分布;測定其摩擦特征曲線,特別低轉速能進行演示,能觀察并計算油膜厚度。
一、主要技術參數:
1、實驗軸瓦 內徑d=60mm 長度 L=110mm
2、加載范圍 0-1000N(100㎏)
3、摩擦力傳感器量程 50N(5㎏)
4、壓力傳感器量程 0-0.6Mpa
5、加載傳感器量程 2000N(200㎏)
6、主軸調速范圍 2-400rpm、測速精度:±1轉/分。
7、直流電機功率 500W
8、外形尺寸 650×450×460mm
9、重 量 52㎏
二、基本配置:
1、調速電動機1個;
2、管路壓力傳感器8個,載荷傳感器1個,測力傳感器1個,
3、彈性加載裝置、測試數據裝置一套,測試軟件一套,
多媒體軟件光盤一個,隨機工具一套。
三、實驗內容:
1、觀察滑動軸承的結構,測量其徑向油膜壓力分布和軸向油膜壓力分布;
2、測定其摩擦特征曲線,特別低轉速能進行演示,能觀察并計算油膜厚度。
四、性能特點:
1、可進行全自動檢測;
2、對性能參數變化曲線進行自動繪制;
3、有壓力油膜分布曲線的虛擬仿真;
4、摩擦狀態的觀察;
5、徑、軸向油膜壓力分布和摩擦特征曲線的實測;
6、采用彈性加載系統,能有效減小主軸軸頸的變形;
7、采用軸承鋼承載環,有效地阻止了軸瓦變形并提高了檢測數據的真實性;
8、采用平衡套的平衡系統,保證了軸瓦的平衡,調整方便快捷,提高了檢測精度。
五、檢測控制系統及教學分析軟件內容和特點:
1、檢測控制系統以AVR系列單片機組為核心,配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊,以及電機控制等功能,該系統利用串口實現數據采集箱和電腦之間的信息通訊;
2、該實驗臺教學分析軟件以AVR為開發平臺,包括實驗內容介紹、實驗錄像、參數可視化分析、實驗結果分析等內容;
3、可以實時顯示運動參數的實時變化曲線;
4、實驗結果可以以文本形式保存,并可在網絡上發送,便于網絡化實驗,使教師可在網上批改作業;
六、造型及表面處理:
1、大氣美觀、實物感強、加工精細
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
