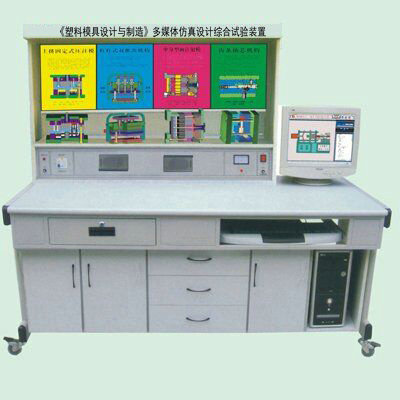

MY-538《塑料模具設計與制造》多媒體仿真設計綜合試驗裝置

一、《塑料模具設計與制造》多媒體仿真設計綜合實驗裝置集設計、測試、創新于一體的多媒體綜合實驗設備，適用于《沖壓模具設計與制造》、《沖模設計應用實例》等課程。《沖壓模具設計與制造》是模具設計與制造專業的一門主干專業技術課。以培養學生從事沖壓模具設計與制造工作能力為核心，將沖壓成形加工原理、沖壓設備、沖壓工藝、沖模設計與沖模制造有機融合，采用多種素材和媒體手段，系統地分析了各類沖壓工序的成形規律、成形工藝設計與模具設計。重點講述典型沖模（沖裁模、彎曲模、拉深模）的設計與制造，適度介紹了多工位級進模設計與制造。實驗裝置采用茂育沖壓模具設計多媒體軟件用電腦動畫語音演示模具結構功能和原理，同時配合實物模具模型；多媒體軟件包含 32 件沖壓模具動畫內容；實驗裝置采用 32 件模型和 32 塊說明模塊板供學生使用；模型和模塊板可隨課程內容需要進行更換操作。
二、產品特點：
1、實驗臺采用電腦主機一臺、19寸液晶顯示器一臺、鼠標、鍵盤各一個。
2、利用沖壓模具設計 多媒體軟件界面，用動畫生動演示模具結構功能和原理、并且采用語音講解各種模具，使學生實現理論與實際的緊密結合。
3、利用模塊板文字圖表說明文件，指導學生獨立分析模具結構和運動方式，培養看圖識圖分析能力。
4、利用實物模具模型讓學生深入了解模具組成和結構原理，增加學生設計與分析課程內容，培養學生的創新意識。

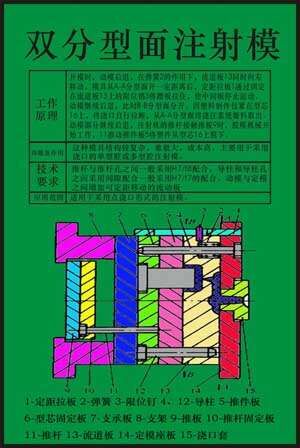

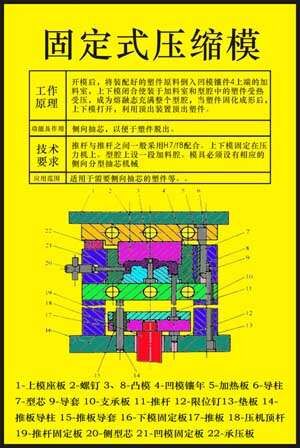

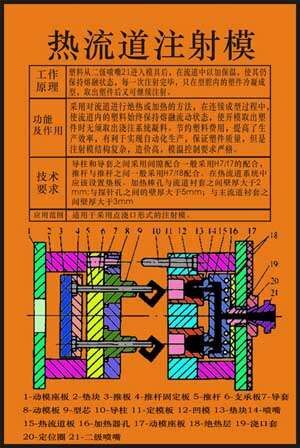

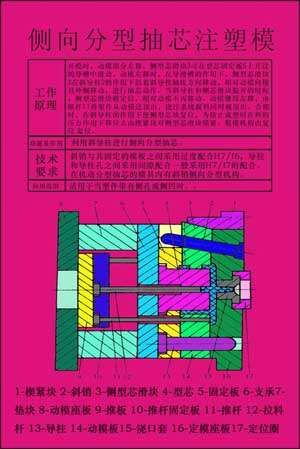

5、實驗裝置采用 32 件沖壓模具模型和 32 塊文字圖表板，分別介紹各種塑料模具的功能和結構及用途與作用。
6、本裝置采用組件式結構，更換文字圖表板和模具模型便捷，如需擴展功能或開發新實驗，只需添加文字圖表板和模型即可，永不淘汰。
三、實驗臺配置：

序號	名稱	說 明	序號	名稱	說 明
1	V 形件精彎模	所有模具均采用多媒體控制軟件進行二維或三維動畫演示播放，形象生動地演示沖裁模、彎曲模、拉深模、自動模的開模、閉模、成型、出制件的過程。	17	彈頂落料模	所有模具均采用多媒體控制軟件進行二維或三維動畫演示播放，形象生動地演示沖裁模、彎曲模、拉深模、自動模的開模、閉模、成型、出制件的過程。
2	Z 形件彎曲模		18	導板式簡單落料模
3	大圓一次彎曲模		19	正裝式復合模
4	帶擺動凹模的彎曲模		20	倒裝式復合模
5	帶擺動凸模的彎曲模		21	同時沖三個墊圈的復合模
6	帶擺塊的彎曲模		22	落料拉深復合模
7	滾軸式彎曲模		23	無壓邊圈裝置以后各次拉深模
8	兩次彎曲模		24	無壓邊圈裝置首次拉深模
9	小于 90 度的 U 形件彎曲模		25	雙動壓力機剛性壓邊拉深模
10	小圓一次壓彎模		26	有壓邊圈裝置首次拉深模
11	自動推件圓形件一次彎曲模		27	有壓邊圈裝置以后各次拉深模
12	斜楔式水平?jīng)_孔模		28	側刃定距的彈壓導板級進模
13	超短凸模的小孔沖模		29	用導正銷定距的沖孔落料級進模
14	全長導向結構的小孔沖模		30	雙側刃定距的沖孔落料級進模
15	懸臂式?jīng)_孔模		31	杠桿方向轉換機構
16	沖孔落料連續模		32	鉤式自動送料模

四、主要技術參數
1、工作電源：?jiǎn)蜗?220V 交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度 -10 0 -+ 40 0 C 。
4、整機功耗：＜ 0.5KW
5、實驗臺外形尺寸：1600×750×1750mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查《塑料模具設計與制造》多媒體仿真設計綜合試驗裝置的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的機械系統搭接與測試實驗臺；
2、設備質保：茂育將為各采購單位提供《塑料模具設計與制造》多媒體仿真設計綜合試驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>《塑料模具設計與制造》多媒體仿真設計綜合試驗裝置選型錯誤或購買數量錯誤，造成本裝置的退換貨要求，將不被接受；
4、設備貨期：《塑料模具設計與制造》多媒體仿真設計綜合試驗裝置的發貨期為參考值，如您需要了解《塑料模具設計與制造》多媒體仿真設計綜合試驗裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對《塑料模具設計與制造》多媒體仿真設計綜合試驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關本裝置的技術咨詢。
