序號 | 名稱 | 規格 | 數量 | 單位 | 備注 | |
1 | 實訓臺 | 鐵質雙層亞光密紋噴塑結構,40mm厚鑄件平板臺面,桌子下方設有儲存柜,柜子上方設有2個抽屜,尺寸:1100mm×700mm×1450mm | 1 | 臺 | ||
2 | 控制臺 | 鐵質雙層亞光密紋噴塑結構,桌子下方設有儲存柜,柜子上方設有1個抽屜,尺寸:400mm×700mm×900mm | 1 | 臺 | ||
3 | 電氣控制柜 | 電源控制模塊 | 由三相電源總開關(帶漏電和短路保護)、三相熔斷器、交流接觸器、中間繼電器、開關電源、鑰匙開關、急停按鈕、停止啟動按鈕(紅、綠)、系統控制旋鈕開關及指示燈等組成,可提供系統電源(交流380V,交流220V,直流24V),可擴展電源(交流220V一組,直流24V三組) | 1 | 套 | |
4 | 可編程控制器模塊 | 西門子S7-200 SMART CPUST40 | 1 | 套 | 二選1 | |
5 | 三菱FX3U-48MTES/A | 1 | 套 | |||
6 | 觸摸屏模塊 | 西門子7英寸,TFT真彩,65k色 | 1 | 套 | ||
7 | 電機及電機驅動模塊 | 伺服電機驅動器采用東元JSDEP-15A,具備轉矩、速度、位置、點對點定位及混合模式切換功能,220V級,伺服電機采用東元400W TSB07301C-2NT3-1,配有2500ppr編碼器;步進電機驅動器采用雷賽M系列,兩相,電流:1.0-4.2;電壓:DC(18-48);細分:2-128;適用57、86電機,步進電機采用57H500Q30,減速比1:30;變頻器采用三菱D700系列0.4KW變頻器,三相AC380V,內置濾波器,V/F開環控制,調節方式PAM控制,交流減速電機采用400W 80YS25GY22電機,并配有80GK60H減速機 | 1 | 套 | ||
8 | 電器擴展模塊 | DC24V紅色、綠色指示燈、蜂鳴器各1只,二位旋鈕開關1只,按鈕(不帶燈)2只 | 1 | 套 | ||
9 | 傳感器部分 | 主要由接近開關(LE4-1K、GKB-M0524NA)、紅外線光電開關(SA005-1K)、氣液增壓缸磁性開關、緊湊型氣缸磁性開關、固定氣缸磁性開關、筆形氣缸磁性開關等組成 | ||||
10 | 機械設備部件 | 傳動機構 | 主要包含同步齒形帶傳動(同步輪為XL系列,同步帶為XL系列)等典型傳動機構 | 1 | 套 | |
11 | 十字工作臺 | 主要由鋁合金底座、滾珠絲杠螺母副(長度分別為508mm、605mm;公稱直徑20mm;導程5mm;右旋)、直線導軌和滑塊(長度分470mm、寬度15mm、長度分550mm、寬度23mm兩種)、工作臺面(底板、中滑板、上滑座)、軸承(角接觸軸承、深溝球軸承)、軸承座、傳動座、端蓋、等高塊、墊塊、導軌壓緊塊、導軌定位塊等組成;為保證設備的穩定性,工作臺面及軸承座全部采用精密數控銑床銑削加工而成 | 1 | 套 | ||

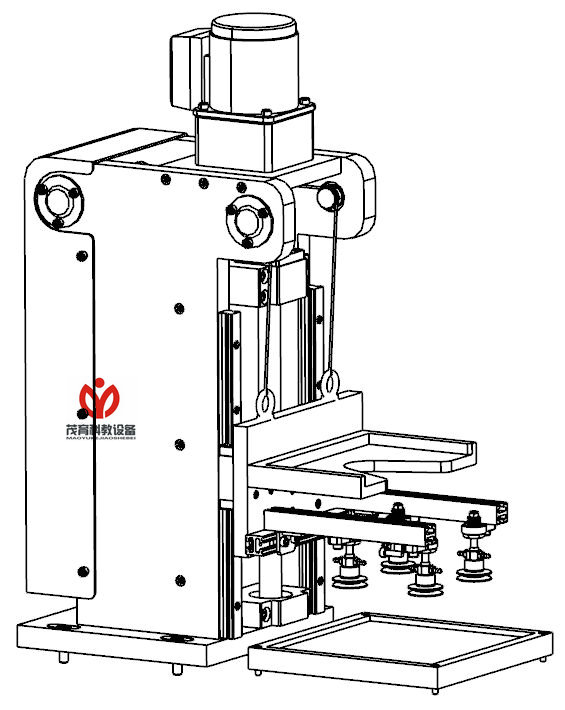

12 | 自動上下料機構 | 主要由鋁合金機架、工件箱、配重、真空吸盤、支撐架、四通閥、滾珠絲桿、鋼絲繩、聯軸器、軸承座、軸承、底座等組成 | 1 | 套 | ||

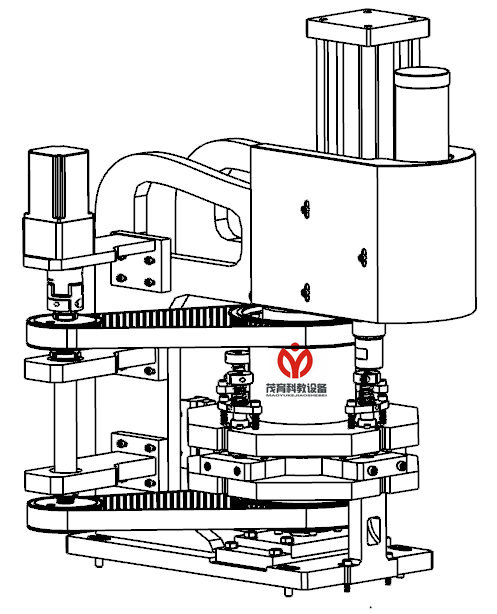

13 | 八角形模架部件 | 主要由上模架固定軸、定位銷、落料孔、同步帶、同步輪、上八角模架、下八角模架、傳動軸、彈性聯軸器、圓錐滾子軸承、支座、端蓋等組成 | 1 | 套 | ||

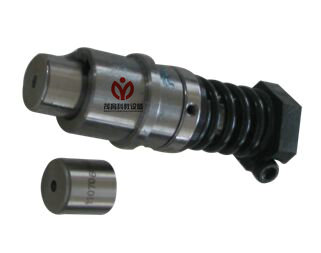

14 | 模具 | 采用真實數控模具,含菱形模、橢圓模、圓形模、三角模4種模具。主要由上?偝伞椈、定位銷、上模導套、下模定位塊、凹模等組成 | 3 | 套 | ||
15 | 自動打刀缸機構 | 主要由打刀缸床身、打刀缸等組成,為保證設備的穩定性打刀缸床身采用精密數控銑削加工而成 | 1 | 套 | ||
16 | 氣動模塊 | 主要由電控閥底板、電控閥(4V11006B 5個)、氣動三聯件、手滑閥、多位置固定氣缸、緊湊型氣缸、筆形氣缸、氣液增壓缸、三通、四通、PU氣管、快換接頭、氣泵(ESW-24)等組成 | 1 | 套 | ||
17 | 工具 | 電工工具套件 | 含數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、螺絲刀、鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲等 | 1 | 套 | |
18 | 紫銅棒 | 一頭φ18、一頭φ14和φ30各1根 | 2 | 根 | ||
19 | 拉馬 | 150 | 1 | 件 | ||
20 | 一字螺絲刀 | 10〞通芯一字螺絲刀 | 1 | 把 | ||
21 | 橡皮錘、榔頭 | 圓頭鐵錘(1.5磅)、鉗工錘(500g)、橡皮錘各1把 | 1 | 套 | ||
22 | 扳手組件 | 9件套內六角扳手;150mm、250mm活動扳手各1把;開口14-17和開口7呆扳手1套;開口17-19棘輪梅花扳手1把;M14、M18、M22圓螺母扳手1套 | 1 | 套 | ||
23 | 截鏈器 | 420~530 | 1 | 把 | ||
24 | 軸承裝配套筒 | 2 | 個 | |||
25 | 銼刀 | 什錦銼、中扁銼 | 1 | 套 | ||
26 | 活動手柄 | 螺紋為M8 | 1 | 套 | ||
27 | 量具 | 劃線平板 | 300mm×300mm | 1 | 塊 | |
28 | 游標卡尺 | 測量范圍:0~300mm,分度值:0.02mm | 1 | 把 | ||
29 | 深度游標卡尺 | 測量范圍:0~200mm,分度值:0.02mm | 1 | 把 | ||
30 | 直角尺 | 200×130×12.5mm | 3 | 把 | ||
31 | 杠桿式百分表 | 0~0.8mm,分度值:0.01mm;含轉接頭、磁性表座 | 1 | 個 | ||
32 | 百分表 | 0~10mm;含轉接頭、磁性表座 | 1 | 個 | ||
33 | 千分尺 | 0~25mm | 1 | 把 | ||
34 | 鋼直尺 | 500mm | 1 | 把 | ||
35 | 塞尺 | 測量范圍:0.02~1.00mm | 1 | 把 | ||
36 | 操作臺 | 臺面由50MM高分子復合材料貼面,耐酸、酸堿,耐磨、耐油、基板采用高纖維,抗沖擊力好,四周使用高強度塑膠包邊不易受撞擊損壞。操作臺設有兩個抽屜,采用中控一體鎖,可放置零部件、配件等。桌腿配有5孔插座,方便工作時取電作業,更加便捷輕巧。 | 1 | 臺 | ||
37 | 懸掛架 | 紙懸掛架固定在操作臺上,采用框架式結構,上方設有LED節電燈管照明裝置,背網采用上方孔下百葉孔設計,可懸掛多種料盒、掛鉤。 | 1 | 臺 | ||
38 | 配件 | 掛鉤、零件盒、編程電纜、產品配套光盤(使用手冊、程序等) | 1 | 套 | ||
39 | 型材電腦桌 | 用于放置計算機,下方裝有四個帶剎車的萬向輪,尺寸:550mm×600mm×1050mm | 1 | 臺 | ||
40 | 計算機 | 主流品牌 | 1 | 臺 | 用戶自備 |
