MY-522A機械裝配技能綜合實訓平臺
機械裝配技能綜合實訓平臺-依據機械類、機電類中等職業學校相關專業教學標準，緊密結合行業和企業需求而設計，該平臺操作技能對接國家職業標準，貼合企業實際崗位能力要求，平臺可以工業現場的典型任務為實踐項目，以實現項目式教學，便于學生在“做中學、學中做”，具有可操作性和實用性。通過完成機械設備識圖與裝配工藝的編寫，零部件裝配及調整，組合機床、典型機床及機床部件的裝配與調整，裝配質量檢驗和設備的調試、運行與試加工等技能，提高學生綜合職業能力，對中職加工制造類專業機械裝配實訓室建設起到示范和引領作用。

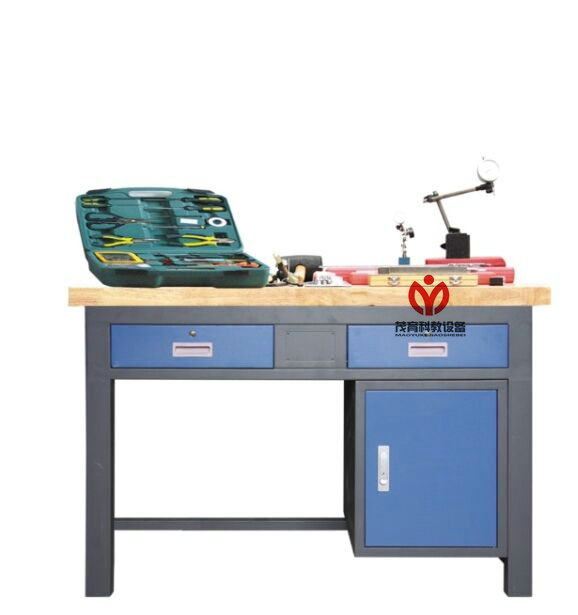

圖片僅供參考，具體以實物為準
二、設備特點：
1、機械裝配技能綜合實訓平臺依據相關國家職業標準、行業標準職業及崗位的技能要求，結合機械裝配技術領域的特點，能讓學生在較為真實的環境中進行訓練，以鍛煉學生的職業能力，提高職業素養。
2、以實際工作任務為載體，根據機械設備的裝配過程及加工過程中的特點劃分工作實施過程，分部件裝配及調整、整機裝配及調整、試加工等職業實踐活動，著重培養學生機械裝配技術所需的綜合能力。
三、技術性能：
1、輸入電源:三相四線（或三相五線）～380V±10% 50Hz
2、平臺容量:＜0.5kVA
3、工作環境:溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
4、微型異步電機:電壓380V，功率90W
5、交流減速電機2臺:1臺額定功率 90W，減速比 1:30 1臺額定功率 40W，減速比 1:3
6、外形尺寸:1100mm×700mm×1150mm（實訓臺）、450mm×700mm×1040mm（操作臺）、900mm×600mm×750mm（操作臺）
7、安全保護:具電流型漏電保護，安全符合國家標準
四、基本配置：
1、裝置基本配置
|
序號 |
名稱 |
型號及規格 |
數量 |
|
1 |
實訓臺 |
實訓臺外形尺寸:1100mm×700mm×1150mm；全鋼結構，桌子下方帶儲存柜，柜子上方和右側帶2個抽屜；底部安裝有4只萬向輪，方便移動和布局。
鑄鐵平板:1100mm×700mm×40mm；
|
1臺 |
|
2 |
電氣控制臺 |
控制臺外形尺寸:450mm×700mm×1040mm；全鋼結構，桌子下方帶儲存柜，柜子上方帶1個抽屜；底部安裝有4只萬向輪，方便移動和布局。
控制面板包括總電源控制及保護、電源指示燈、操作說明、調速器、儀器儀表等�？煽刂普麄�實訓平臺的動力源部分。
|
1臺 |
|
3 |
錐齒輪減速器 |
主要配置由:特形箱體、同步輪、傳動軸、圓柱齒輪、圓錐齒輪、軸承、鍵、端蓋、支座等。 |
1套 |
|
4 |
聯軸器 |
主要配置由:彈性連接聯軸器、硬連接聯軸器、萬向節、鍵、軸、軸承、支座、端蓋等。 |
1套 |
|
5 |
牙嵌離合器 |
主要配置由: 錐齒輪、彈性連接聯軸器、離合器總成、傳動軸、鍵、軸、軸承、支座、端蓋等。 |
1套 |
|
6 |
蝸輪蝸桿機構 |
主要配置由:軸承座、圓錐軸承、角接觸軸承、鎖緊螺母、蝸輪、蝸桿、軸承、蝸桿軸、卸荷式裝置、間隔套、鍵、端蓋等。 |
1套 |
|
7 |
偏心夾緊裝置 |
主要配置由:安裝盤、偏心輪、燕尾底座、壓板、彈簧、手柄、V形滑塊、圓形導軌等。 |
1套 |
|
8 |
凸輪進給機構 |
主要配置由:鉆夾頭、電動機、聯軸器、圓柱凸輪機構、軸承座、直線導軌副、錐齒輪機構、L形滑動板、調節機構、支架、軸、端蓋、鍵等。 |
1套 |
|
9 |
沖壓機構 |
主要配置由:鎖緊裝置、剎車擋塊、手柄體、柄桿、滑塊、曲軸、對開軸瓦、連桿、六角凸輪、離合器、耐磨滾珠、球頭連桿套件、直線導軌、沖模、夾緊裝置、異形箱體、軸承、支座、端蓋、三相電動機、齒輪等。 |
1套 |
|
10 |
凸輪控制器 |
主要配置由:錐齒輪、軸、角接觸軸承、鎖緊螺母、盤形凸輪、鍵、擋圈等。 |
|
|
11 |
偏心輪擺桿機構 |
主要配置由: 偏心輪機構、移動凸輪、齒輪齒條、滑板、曲柄擺桿、連桿、曲柄、傳動軸、軸承座、軸承、連桿調節機構等。 |
1套 |
|
12 |
配件 |
使用說明書、備用螺絲、調節手柄、防銹油、零件盒及清洗油槽等。 |
1套 |
2.工具、量具配置
|
序號 |
名稱 |
型號及規格 |
數量 |
|
1 |
臺虎鉗 |
150 |
1臺 |
|
2 |
劃線平板 |
300×300 |
1塊 |
|
3 |
紫銅棒 |
一頭Φ18一頭Φ14×250mm和φ30各1根 |
2根 |
|
4 |
外卡簧鉗 |
直嘴7寸、彎嘴7寸 |
各1把 |
|
5 |
絞杠 |
M3～M12(1/16〞～1/2〞) |
1把 |
|
6 |
扳手 |
呆扳手14-17，開口梅花組合扳手7、17，內六角扳手，活動扳手150mm、250mm，圓螺母扳手M14、M16、M27 |
各1把 |
|
7 |
拉馬 |
150 |
1個 |
|
8 |
榔頭 |
鐵榔頭（1.5磅），橡皮榔頭 |
各1把 |
|
9 |
軸承拆裝套筒 |
6件套 |
1套 |
|
10 |
卡尺 |
游標卡尺:0～300mm，深度游標卡尺:0～200mm |
1把 |
|
11 |
百分表 |
杠桿式百分表：測量范圍:0～0.8mm, 分度值:0.01mm；百分表：測量范圍0～10mm |
1套 |
|
12 |
磁性表座 |
大、小各1個 |
2個 |
|
13 |
通芯一字螺絲刀 |
10〞 |
1把 |
|
14 |
千分尺 |
測量范圍:0～25mm |
1把 |
|
15 |
角尺 |
|
1把 |
|
16 |
鋼直尺 |
500mm |
1把 |
五、實訓項目
項目一 聯軸器模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行彈性連接聯軸器、硬連接聯軸器、十字萬向聯軸器等的裝配與調整。
項目二 偏心輪擺桿機構模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行齒輪、齒條、連桿等機構的裝配與調整。
項目三 牙嵌離合器的裝配與調整
根據裝配圖及裝配工藝要求，完成電刷、磁環、活動齒環等的裝配與調整。
項目四 精密蝸輪蝸桿模塊的裝配與調整
根據裝配圖及裝配工藝要求，完成蝸輪蝸桿、箱體、安裝盤等的裝配與調整。
項目五 偏心夾緊裝置模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行偏心輪、燕尾底座、壓板、彈簧、V形滑塊的裝配與調整。
項目六 錐齒輪減速器模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行同步輪、傳動軸、圓柱齒輪、圓錐齒輪、軸承、鍵、端蓋、支座等的裝配與調整。
項目七 凸輪進給機構模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行鉆夾頭、電動機、聯軸器、圓柱凸輪、軸承座、直線導軌副、錐齒輪、L形滑動板、調節機構等的裝配與調整。
項目八 沖壓機構模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行鎖緊裝置、剎車擋塊、手柄體、柄桿、滑塊、曲軸、對開軸瓦、連桿、六角凸輪、離合器、耐磨滾珠、球頭連桿套件、直線導軌、沖模、夾緊裝置、異形箱體、軸承、支座、端蓋、三相電動機、齒輪等的裝配與調整。
項目九 機械部件的整機裝配與精度調整
根據機械設備的功能要求，將各部件按照裝配要求和裝配精度，完成整機裝配，并達到精度檢測。
項目十 機械設備的調試、運行及試加工
調試運行機械設備，達到規定的工作要求和技術要求，并進行機械設備的試加工。
