MY-554螺栓組及單螺栓聯接靜動態綜合實驗臺

一、螺栓組及單螺栓聯接靜動態綜合實驗臺-功能:
   采用全新現代測試手段,利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備,其設計緊密結合螺栓聯接的教學內容,可完成螺栓應力與變形的測試與分析,測量數據穩定、重復性好,是當前理想的基礎教學實驗設備。
二、實驗臺
性能特點:
    1、該實驗臺為螺栓組及單螺栓的組合實驗臺,同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能。
    2、螺栓靜動態受力、變形、剛度,軸向載荷,預緊拉力等實驗。
    3、通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗,實現兩種實驗手段,可作綜合性實驗;
三、
實驗項目及內容:
    1、螺栓組載荷分布及其測試;
    2、靜態測試相對剛度變化對螺栓總拉力的影響;
    3、動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響。
    4、電阻應變儀的工作原理及各測量點應變片的組橋方式

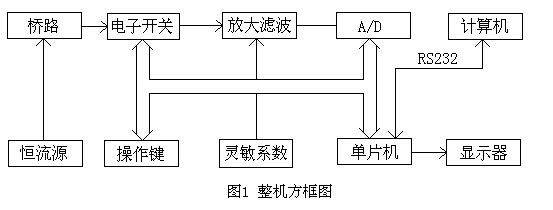

    本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成見方框圖。
四、主要技術參數:
    1、單相交流異步電機:90W、N=1400r/min
    2、電阻應變片電阻值:R=120Ω;靈敏度系數:K=2.08
    3、螺栓組實驗螺栓:M12(10個)
    4、實驗單螺栓:M16(1個)
    5、四路靜動態測試儀:測量范圍:0±30000με
        1)零點不平衡:±10000με
        2)基本誤差:0.2﹪FS
        3)分辨率:1με
        4)零點漂移:±2με/4小時、±0.5με/℃
        5)測量方式:1/4橋、半橋、全橋
    6、外型尺寸:800×350×600mm
五、配置清單:

序號 圖號 名稱 數量 備注
1 001 底座 1 焊接組件
2 002 連接座 1 焊接組件
3 002-1 連接座-底座 1 Q235
4 002-2 連接座-前后板 2 Q235
5 002-3 連接板-頂板 2 Q235
6 003 懸臂 1 焊接組件
7 003-1 懸臂背板 1 Q235
8 003-2 懸臂板 1 Q235
9 004 加載螺釘 1 45#
10 005 加載杠桿 1 活塞桿
11 006 杠桿螺釘 2 45#
12 007 銅套螺母 1 黃銅
13 008 傳感器底座 1 Q235
14 009 彈性連接塊 2 尼龍
15 010 補償片安裝片 2 不銹鋼
16 011 傳感器壓頭螺釘 1 Q235
17 012 中間實驗螺栓 10 45#
18 013 偏心輪軸 1 45#
19 014 偏心輪 1 45#
20 015 偏心輪隔套 1 45#
21 016 盲孔端蓋 1 Q235
22 017 通孔端蓋 1 Q235
23 018 大帶輪-SPZ 1 Q235
24 019 電機帶輪-SPZ 1 Q235
25 020 頂桿導向板 2 Q235
26 021 挺桿支座 1 Q235
27 022 小銷軸 1 45#
28 023 挺桿 2 45#
29 024 彈簧下支座 1 45#
30 025 彈簧 1 60Si2Mn(外購件)
31 026 八角環 2 55Si2Mn
32 027 彈簧上支座 1 45#
33 028 錐塞 2 45#
34 029 表夾桿 1 Q235
35 030 表夾 2 鋁合金
36 031 夾緊螺釘 4 45#
37 032 彈性墊圈 1 45#
38 033 厚螺母 1 標準件
39 034 空心試驗螺栓 1 45#
40 035 小螺桿 1 45#
41 036 下聯接板 1 Q235
42 037 上聯接板 1 Q235
43 內六角圓柱頭螺釘 M6×35(發黑) 8 標準件
44 內六角圓柱頭螺釘 M10×30(發黑) 4 標準件
45 內六角圓柱頭螺釘 M6×15(發黑) 9 標準件
46 內六角圓柱頭螺釘 M6×20(發黑) 4 標準件
47 內六角圓柱頭螺釘 M12×20(發黑) 4 標準件
48 內六角圓柱頭螺釘 M8×20(鍍白鋅) 2 標準件
49 內六角圓柱頭螺釘 M8×10(鍍白鋅) 1 標準件
50 內六角圓柱頭螺釘 M8×40(發黑) 4 標準件
51 內六角圓柱頭螺釘 M8×25(發黑) 4 標準件
52 電機 J110ZYT152-PX25-A3 1 博山新微電機
53 軸用A型擋圈 φ10 2 標準件
54 螺母 M12 10 標準件
55 手輪 d=12、D=250 1 五金件
56 百分表 量程:0-10MM 2 標準件
57 稱重型傳感器(MS-1) 0-500KG 1 外購件
58 V型帶 SPZ型(帶長L=675) 1 外購件
59 深溝球軸承 型號6205 2 標準件
60 深溝球軸承 型號6200 2 標準件
61 工具 十字螺絲刀1把、內六角扳手1套、22-24、12-14開口扳手各1個 1套 外購件
62 應變片 應變片及接線端 各11 外購件
63 合格證   1 上海茂育
64 控制盒 單片機 1 上海茂育
65 電源線   1 外購件
66 產品說明書   1 上海茂育
67 裝箱單   1 上海茂育
