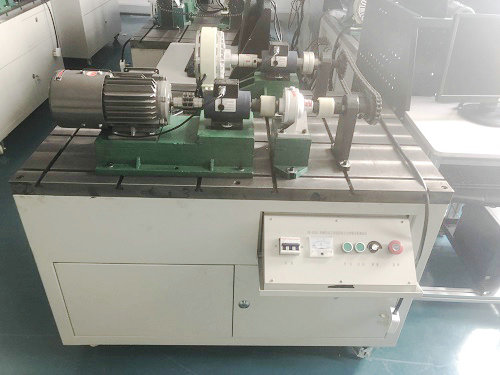

MY-530機械傳動方案創意組合及參數分析實驗臺






  機械傳動方案創意組合及參數分析實驗臺-采用模塊化的結構,柔性好,變型功能及綜合性強,本實驗臺是一種開放式的新型機械設計綜合試驗裝置,具有真實的工程背景,而非模型或簡單的玩具性實驗裝置。本試驗臺模塊化主要庫件的結構、性能及精度既可用于教學實驗,亦可用于科研實驗,實現一機多用、資源共享,提高設備使用效率。本試驗臺在教學實驗中,著重對**綜合實驗素質的培養,可實現對**進行包括實驗方案的創意設計、實驗裝置的設計、搭接、組裝及調試、實驗測試方法的選擇及應用、實驗操作規程的制定、實驗數據測試、實驗結果分析及實驗裝置結構簡圖的繪制等工程實驗技能的培養與訓練,打破了傳統機械設計課程實驗的以驗證性實驗為主的單一化模式,為培養機械綜合實驗素質以及有驗證性向?qū)嶒?yàn)與理論相結合模式轉化提供了裝備條件,是適于培養機械創新能力及工程實踐能力的理想的新型實驗裝置。
一、主要技術參數:
    1、變頻電機功率:550W;
    2、CZ5磁粉制動器加載范圍:0-50N·m;
    3、最大中心高:178mm;
    4、HX901轉矩轉速傳感器一個:額定轉矩10N·m,轉速范圍0 – 6000r/min;精度均為0.1%;
         HX901轉矩轉速傳感器一個:額定轉矩50N·m,轉速范圍0 – 6000r/min;精度均為0.1%;
    5、變頻控制器調速范圍:0-1500r/min,調速精度:0.1%;
    6、外形尺寸:1200×780×1050mm;
    7、重量:300kg 。

二、基本配置:
    1、安裝及支承平板一套;
    2、變頻電機及變頻調速器一套;
    3、磁粉制動器一個;
    4、制動調節器一個;
    5、效率檢測分析軟件一套;
    6、傳動零部件庫:包括帶傳動、鏈傳動、聯軸器、減速器、支承部件;
    (1)誠邦(臺灣產)減速器:圓柱齒輪減速器:減速比1:10,擺線針輪減速器:減速比1:11,渦輪減速器:減速比1:10;
    (2)同步帶傳動:帶輪齒數Z1=34,Z2=51,節距L=9.42,
                                聚胺脂同步帶3×121×20、3×87×20mm;
            三角帶傳動:帶輪基準直徑D1=80,D2=120,三角帶A-1000 mm、A-700;
            平皮帶傳動:小帶輪直徑D1=80 mm ,D2=120 mm, L=985(復合材料);
    (3)鏈傳動:鏈輪Z1=20,Z2=25,滾子鏈08B-1×76,滾子鏈08B-1×56;
    (4)聯軸器傳動:彈性柱銷聯軸器,撓性爪形聯軸器;磙子鏈聯軸器;萬向節聯軸器
    (5)中間過渡傳動類:中間支承座3個,連接滑動槽2條;
    (6)調整底板類:移動T型滑槽座(2件);T型槽用螺母(24件);
                                圓柱齒輪、擺線針輪、蝸輪調整、中間過渡傳動底板(各1件);
    (7)支座類:驅動源、負載、圓柱齒輪、擺線針輪、蝸輪;
    (8)搭接組合聯接用標準件若干。
    7、轉矩轉速傳感器:額定轉矩10 N•m ,轉速范圍0-6000 r/min
         轉矩轉速傳感器一個:額定轉矩50N·m,轉速范圍0 – 6000r/min;
    8、磁粉制動器加載控制模塊。
    9、配套工具一套,使用說明書和實驗指導書各一本,
三、
實驗內容:
    1、機械傳動方案設計;
    2、機械傳動系統拼裝;提供40種以上傳動方案:
    A、典型單一傳動
    (1) 圓柱齒輪傳動:
          交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (2) 平帶傳動:
          交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (3) 同步帶傳動:
         交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (4) 鏈傳動:
         交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (5) 擺線針輪傳動:
         交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (6) 蝸輪蝸桿傳動:
          交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (7) V帶傳動:交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-V帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    B、多級組合傳動
    (1) 平帶--圓柱齒輪傳動:
         交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (2) 同步帶--圓柱齒輪傳動:
        交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (3) 鏈-圓柱齒輪傳動:
        交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈條及鏈輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (4) V帶-圓柱齒輪傳動:
        交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-V帶及帶輪組合-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (5) V帶-鏈傳動:
        交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-中間傳動組件-V帶傳動-中間傳動組件-鏈傳動-中間傳動組件-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (6) 同步帶-鏈傳動:
        交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-中間傳動組件-同步帶傳動-中間傳動組件-鏈傳動-中間傳動組件-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (7) 平帶-鏈傳動:
        交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-中間傳動組件-平帶傳動-中間傳動組件-鏈傳動-中間傳動組件-撓性爪型聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (8) 擺線針輪傳動-圓柱齒輪傳動:
         交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (9) 鏈傳動-圓柱齒輪:
         交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (10) 平帶傳動-圓柱齒輪:
        交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (11) 同步帶傳動-圓柱齒輪:
        交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (12) V帶傳動-圓柱齒輪:
        交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器- V帶傳動-撓性爪型聯軸器-圓柱齒輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (13) 擺線針輪-平帶傳動:
       交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-平帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (14) 擺線針輪-同步帶傳動:
      交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-同步帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (15) 擺線針輪-鏈傳動:
      交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (16) 擺線針輪-V帶傳動:
      交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-擺線針輪減速箱-撓性爪型聯軸器- V帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (17) 平帶傳動-擺線針輪 :
      交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (18) 同步帶傳動-擺線針輪:
      交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (19) 鏈傳動-擺線針輪:
      交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (20) V帶傳動-擺線針輪:
      交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器- V帶傳動-撓性爪型聯軸器-擺線針輪減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (21) 圓柱齒輪-鏈傳動:
      交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (22) 圓柱齒輪-平帶傳動:
      交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (23) 圓柱齒輪-同步帶傳動:
     交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器-同步帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (24) 圓柱齒輪-V帶傳動:
     交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-圓柱齒輪減速箱-撓性爪型聯軸器- V帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (25) 鏈傳動-蝸輪蝸桿:
     交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-鏈傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (26) 平帶傳動-蝸輪蝸桿:
      交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-平帶傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (27) 同步帶傳動-蝸輪蝸桿:
      交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-同步帶傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (28) V帶傳動-蝸輪蝸桿:
     交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器- V帶傳動-撓性爪型聯軸器-蝸輪蝸桿減速箱-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (29) 蝸輪蝸桿-鏈傳動:
     交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-鏈傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (30) 蝸輪蝸桿-平帶傳動:
     交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-平帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (31) 蝸輪蝸桿-同步帶傳動:
     交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器-同步帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    (32) 蝸輪蝸桿-V帶傳動:
     交流變頻電機-彈性柱銷聯軸器-10N轉矩轉速傳感器-撓性爪型聯軸器-蝸輪蝸桿減速箱-撓性爪型聯軸器- V帶傳動-磙子鏈聯軸器-50N轉矩轉速傳感器-彈性柱銷聯軸器-磁粉制動器
    學生還可根據自己的拼裝方案進行組裝,聯軸器可根據需要更換
    3、機械傳動系統傳動參數:轉速、轉矩、功率效率的檢測及分析。
四、性能特點:
    1、精確檢測傳動系統的傳動參數;
    2、設計拼裝40種以上傳動系統;
    3、集變頻調速技術、智能磁粉PID制動技術加載更迅速、穩定、準確,傳感檢測技術及應用計算機技術于一體,向?qū)W生展示了最新技術成果;
五、軟件內容及特點:
    該軟件依托微軟主推的.net平臺開發,可描述傳動系統輸入、輸出的轉速、轉矩及功率變化隨負載變化的曲線,并可適時監測上述參數的數據窗口;
六、造型及表面處理:
    1、大氣美觀、實物感強、加工精細;
    2、金屬傳動件均發蘭處理、其他表面防銹處理加噴漆;
    3、表面平整、光滑、清潔無劃痕和脫落斑點。
七、工控機配置:
    “華北工控”工控機(RPC-600):采用Intel 945GC+ICH7芯片組, P4 2.8G CPU、250G硬盤(7200轉)、DDR 1024MB內存,19’液晶顯示器,含PW-300工業電源,4個USB 2.0接口,一個10/100M自適應網卡,為USB和COM提供ESD保護;鍵盤鼠標、16X DVD光驅,提供4個PCI、7個ISA插槽。
八、
主要配置:
序號 名                稱 數 量 備注
1 交流變頻電機功率:550W 1臺
2 IO控制卡 1套 上海茂育
3 液晶效率儀 1臺 上海茂育
4 DA轉換卡(兩路) 1套 上海茂育
5 轉速轉矩傳感器 二臺 上海茂育
6 CZ5磁粉制動器 一臺 上海茂育
7 擺線針輪減速器 一臺 上海茂育
8 圓柱齒輪減速器 一臺 臺灣誠邦
9 蝸輪蝸桿減速器 一臺 杰牌
10 智能數據采集控制板(帶IEEE802.15.4)   上海茂育
11 萬向節傳動組合(雙頭、單頭) 二套 上海茂育
12 帶傳動組合(平帶、V帶、同步帶) 三套 上海茂育
13 鏈傳動組合 一套 上海茂育
14 其它從略


友情提示:
1、設備驗收:各采購單位收貨時請檢查機械傳動方案創意組合及參數分析實驗臺的貨品外觀,核實本裝置的數量及配件,拒收處于受損狀態的本裝置;
2、設備質保:茂育將為各采購單位提供機械傳動方案創意組合及參數分析實驗臺產品說明書內的質保條件和質保期,在質保范圍內提供對本裝置的免費維修,超出條件承諾時提供對本裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌臋C(jī)械傳動方案創意組合及參數分析實驗臺選型錯誤或購買數量錯誤,造成
機械傳動方案創意組合及參數分析實驗臺的退換貨要求,將不被接受;
4、設備貨期:對機械傳動方案創意組合及參數分析實驗臺的發貨期為參考值,如您需要了解
機械傳動方案創意組合及參數分析實驗臺的精確貨期,請與茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位對機械傳動方案創意組合及參數分析實驗臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關本裝置的技術咨詢。
