MY-34B機械基礎教學陳列柜

一、機械基礎》示教陳列柜-概述:
根據全國技工學校機械類通用教材《機械基礎》示教陳列柜是一套電化教學設備。本陳列柜共分十個柜,陳列柜通過機械模型或?qū)嵨,配合相?yīng)的圖文資料,形象地展示與解說機械基礎的基本知識,加強學生對通用機械基礎的類型、結構特點及其設計的感性認知,為進一步學習機械基礎奠定基礎。

二、術規格:
1、全套陳列柜由10個單體陳列柜組成,陳列柜體外形尺寸:1200×530×1900㎜;尺度比例設計符合人機工程要求;
2、柜體采用1.0mm厚的SPCC冷扎板焊接而成,表面采用中溫磷化噴塑制作,柜體剛性好。柜內陳列面板為超豪華鋁塑夾層板,承載性好。板面附有必要的圖表和文字說明,外形美觀大方,經久耐用。
3、柜頂部罩板內裝有照明日光燈,符合人機工程要求;
4、柜下部設有柜箱,方便存放單個模型、實驗箱及相關實驗文檔。
5、柜背設有對開門,有利維護設備和方便維修。
6、柜底裝有萬向輪,方便移動。
7、具有多功能語音播放控制系統。語音解說同步演示,采用單獨驅動由電腦或電子設備控制運轉演示?刂撇捎4.2寸液晶觸摸屏控制和遙控控制自動運行講解、可順序循環與重復播放運轉,又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房?jī)?nèi)聲音宏亮。
8、模型材料采用亞克力有機板與工程塑料制造;
三、
陳列具有如下特點:
(1)設計理念先進。該陳列柜根據機械課程教學改革的需要,按照“塑造實物教材、營造實踐環境和促進學生自主認知”的基本理念進行優化設計,使“知識、認知、思考”三元一體化,支持課程認識實驗的開設,促進精品課程建設。
(2)展示內容全面。該陳列柜以國家級規劃教材為依據,對機械基礎課程內容進行較全面的展示,包括平面機構應用、凸輪、齒輪、液壓元件原理等,提供內容豐富的機械基礎基本知識。對不同版本的同名教材具有兼容性;
(3)制作工藝先進。該陳列柜根據國家機械標準和陳列柜企業標準進行設計制造,制作工藝先進,產品質量穩定,性能可靠,使用壽命長;
(4)進行綠色設計。該陳列柜采用環保材料制造,機械運轉無噪聲;用電安全;進行宜人化設計;能夠適應現代綠色實驗室的要求。

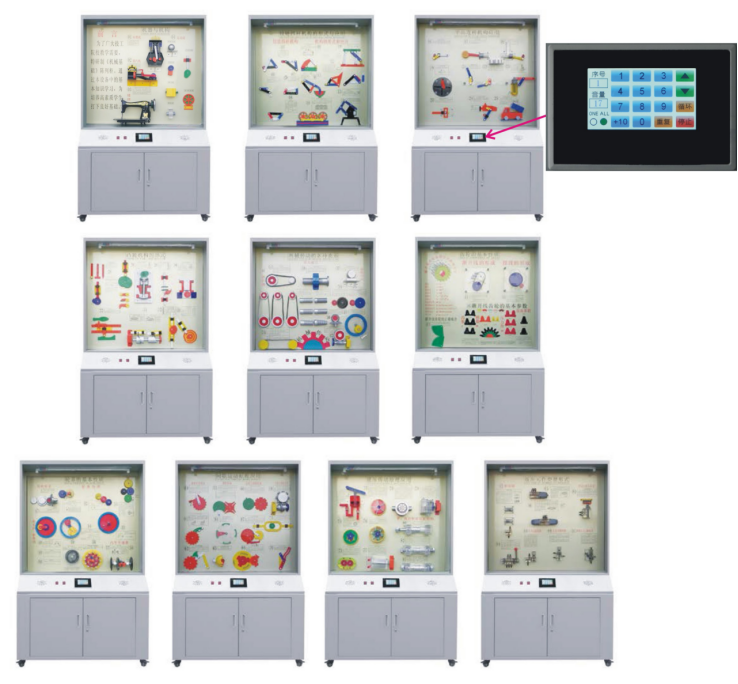

四、《機械基礎》示教陳列柜,各柜內容如下:

序號和名稱 柜內模型內容
第1柜
機器的組成及特征
內燃機、蒸汽機、縫紉機、運動副(6件)
第2柜
鉸鏈四桿機構的形式與應用
曲柄搖桿機構(2件) 、雙曲柄機構(2件) 、剪刀機、攪拌機、雷達俯仰機構、破碎機、機車車輪聯動機構、起重機
第3柜
平面連桿機構應用
曲柄滑塊機構、偏心輪機構、送料機構、雙滑塊機構、曲柄移動導桿機構、曲柄搖塊機構、轉動導桿機構、抽水機、牛頭刨床、導桿機構、自卸翻料裝置
第4柜
凸輪機構的形式
盤形凸輪機構、移動凸輪機構、內燃?xì)忾y機構、搗碎機凸輪機構、造型機凸輪機構、圓錐、圓柱凸輪機構、等徑凸輪機構、交叉槽凸輪機構
第5柜
機械傳動的各種類形
平帶傳動、V帶傳動、圓帶傳動、鏈傳動、滾珠螺旋傳動、螺紋牙型(6種) 、正齒輪齒條傳動、直齒圓柱齒輪傳動、斜齒圓柱齒輪傳動、內嚙合齒輪傳動、蝸輪蝸桿傳動
第6柜
齒輪的基本性質
漸開線的形成、擺線的形成、漸開線齒輪的正確嚙合條件、齒數、模數、壓力角、齒高系數
第7柜
輪系的基本性質
定軸輪系、差動、行星、定軸輪系、由外嚙合齒輪組成的行星輪系、特殊的周轉輪系、旋輪線、傳遞功率、差速器、諧波齒輪機構、擺線針輪機構
第8柜
間歇運動原理應用
棘輪機構、雙動式棘輪機構、雙向式棘輪機構、外槽輪機構、內輪機構、球面槽輪機構、齒輪式間歇機構、針輪組成的不完全齒輪機構、不等速星輪機構、蝸桿凸輪式空間間歇機構、停歇運動導桿機構、雙齒條式間歇機構
第9柜
液壓傳動原理應用
液壓泵、外嚙合齒輪泵、擺線齒輪泵、徑向柱塞泵、回轉式油泵、軸向柱塞泵、單作用式葉片泵、YB型葉片泵、實心單出桿液壓缸、實心雙出桿液壓缸、空心雙出桿液壓缸
第10柜
液壓傳動原理應用
普通單向閥(管式)2件、普通單向閥(板式) 、手動換向閥、二位四通換向閥、三位四通換向閥、先導式溢流閥、直動式順序閥、單向行程節流閥、壓力繼電器
注:柜上玻璃屬易碎品,由需方單位自配;

友情提示:
1、設備驗收:各采購單位收貨時請檢查機械基礎示教陳列柜的貨品外觀,核實機械基礎示教陳列柜的數量及配件,拒收處于受損狀態的機械基礎示教陳列柜;
2、設備質保:茂育將為各采購單位提供機械基礎示教陳列柜產品說明書內的質保條件和質保期,在質保范圍內提供對的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌臋C(jī)械基礎示教陳列柜選型錯誤或機械基礎示教陳列柜購買數量錯誤,造成機械基礎示教陳列柜的退換貨要求,將不被接受;
4、設備貨期:對機械基礎示教陳列柜的發貨期為參考值,如您需要了解機械基礎示教陳列柜的精確貨期,請與上海茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位對機械基礎示教陳列柜有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關機械基礎示教陳列柜的技術咨詢。
