MY-42A機械設計基礎陳列柜

機械設計基礎陳列柜-是根據全國技工學校機械類通用教材《機械基礎》示教陳列柜是一套電化教學設備,機械基礎陳列柜共分十個柜和一個電腦控制臺,聲控同步演示,采用單驅動由電腦或電子設備控制運轉演示可由VCD控制順序自動運行講解,又能根據教材教學需要遙控任意選擇進行單獨演示。機械設計基礎陳列柜模型材料采用進口有機板制造,板面附有銀滌綸不干膠作必要的圖表和文字說明,演示形象逼真,運行可靠。
二、主要技術參數:
    1、輸入電源:AC220V±10%(單相)50HZ
    2、工作環境: -10℃±40℃
    3、功率:0.5kw
    4、陳列柜結構:上下柜整體框架全部采用鋁合金柜架材料制作,外形美觀,堅固耐用。
    5、陳列柜尺寸:1200×400×17800mm
    6、材質:1、鋁木結構,2、鐵結構

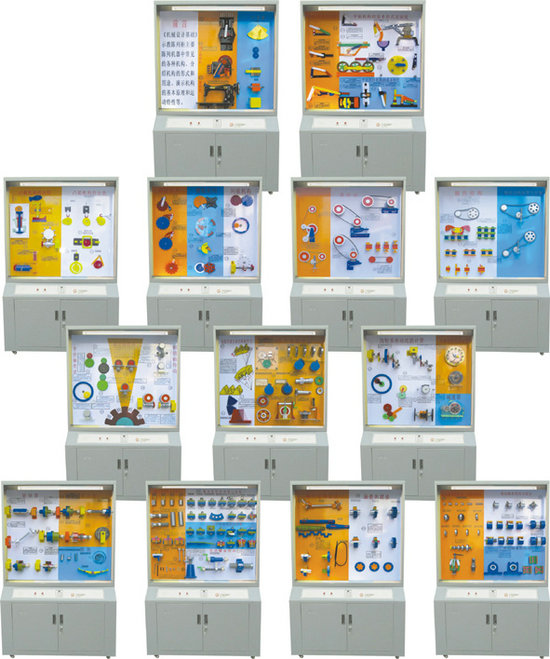

三、陳列柜參考圖:
(鋁木結構)

機械設計基礎陳列柜

(鐵結構 )
四、陳列柜各柜內容如下:
序號和名稱 柜內模型內容
主控臺 微電腦控制系統、DVD、功放、電源控制面板
第1柜、機器的組成及特征 單缸內燃機、顎式破碎機、縫紉機、運動副(5件)
第2柜、平面連桿機構 五桿鉸鏈機構、曲柄滑塊機構、鉸鏈四桿機構、大篩機構、曲柄搖桿機構的極位夾角、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、轉動導桿機構、曲柄搖塊機構、曲柄移動導桿機構、雙轉塊機構、雙滑塊機構、有急回特性的機構、夾緊機構
第3柜、凸輪機構 內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、不同鎖合方式的凸輪w、不同鎖合方式的凸輪b、不同鎖合方式的凸輪c、不同鎖合方式的凸輪e、不同鎖合方式的凸輪f
第4柜、間歇運動機構 矩形齒雙向棘輪機構、棘輪機構、鉤頭雙動式棘爪、直頭雙動式棘爪、槽輪機構、空間槽輪機構、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構
第5柜、帶傳動 同步帶、張緊輪裝置a、張緊輪裝置b、帶的定期張緊裝置(滑道式)、帶的定期張緊裝置(擺架式)、帶的自動張緊裝置、V帶輪的結構(4件)
第6柜、鏈傳動 鏈傳動、齒形鏈、雙排滾子鏈、滾子鏈、滾子鏈接頭型式(3件)、鏈輪結構、鏈傳動的張緊(2件)
第7柜、齒輪的傳動 內齒圈傳動、齒輪齒條傳動、圓錐齒輪傳動、雙曲線圓錐齒輪傳動、斜齒圓錐齒輪傳動、螺旋齒輪傳動、斜齒輪齒條傳動、蝸輪蝸桿傳動、弧面蝸輪蝸桿傳動、正齒輪傳動、斜齒輪傳動、人字齒輪傳動
第8柜、齒輪的基本性質 齒輪各部分名稱(3件)、斜齒條的壓力角、漸開線的形成、輪齒折斷 a、b、齒面點蝕、齒面膠合、齒面磨損、漸開線曲面形成(2件)、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸(2件)、腹板式圓錐齒輪、鑄造輪輻式圓柱齒輪、仿形切制齒輪、展成法切制齒輪
第9柜、齒輪系 定軸齒輪系(2件)、平面行星齒輪系 a、b、空間行星齒輪系、可變向的齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器、行星減速器中的齒輪系
第10柜、其它常用零件、部件 套筒聯軸器、凸緣聯軸器、多片式摩擦離合器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、雙萬向聯軸器、牙嵌式安全離合器、滾柱式超越離合器、板彈簧
第11柜、螺紋聯接和螺旋傳動 螺紋的牙型(三角、矩形、梯形、鋸齒形)、螺紋的旋向(左旋、右旋)、螺紋的線數、螺距和導程(單向右旋、雙線左旋)、螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘聯接(a、b)、彈簧墊圈、對傾螺母
尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母用帶翅墊片、柔性螺栓(2件)、止動墊片、沖點法防松、粘合法防松、永久防松、串聯聯鋼絲、用減載銷、用減載套筒、用減載鍵、螺栓承受偏心載荷(a、b、c)、凸臺沉頭座的應用(a、b)、斜面墊圈的應用、受橫向載荷的螺栓組聯接、改善螺紋牙間載荷分布、螺母下裝彈性元件、金屬墊片和密封環密封(a、b)、螺旋千斤頂、機床刀架進給機構、插管式外循環滾動螺旋
第12柜、軸和軸轂聯接 傳動軸、光軸、階梯軸、空心軸、曲軸、圓螺母定位、彈性擋圈固定、堅定螺釘固定、壓板軸端固定裝置、平鍵聯接、導向平鍵聯接、滑鍵聯接、楔鍵聯接、切向鍵聯接、半圓鍵聯接、花鍵聯接(3件)、內圈軸向固定的常用方法(4件)、外圈軸向鎖緊方法(8件)、全固式支承、固游式支承、整體式徑滑動軸承、剖分式往向滑動軸承、油孔、油溝(3件)、軸承內圈的拆卸、冷壓法裝軸承、滾動體的種類(6件)、整體式齒輪(2件)
第13柜、軸承 滾動體的種類、調心球軸承、調心滾子軸承、圓錐滾子軸承、推力球軸承、深溝球軸承、角接觸球軸承、圓柱滾子軸承、軸承的直徑系列、內圈軸向固定的常用方法4種、外圈軸向鎖緊方法8種、全固定式支承、固游式支承、整體式徑向滑動軸承、部分式徑向滑動軸承、油孔、油溝。


友情提示:
1、設備驗收:各采購單位收貨時請檢查機械設計基礎陳列柜的貨品外觀,核實機械設計基礎陳列柜的數量及配件,拒收處于受損狀態的
機械設計基礎陳列柜
2、設備質保:茂育將為各采購單位提供機械設計基礎陳列柜產品說明書內的質保條件和質保期,在質保范圍內提供對的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌臋C(jī)械設計基礎陳列柜選型錯誤或機械設計基礎陳列柜購買數量錯誤,造成
機械設計基礎陳列柜的退換貨要求,將不被接受;
4、設備貨期:對機械設計基礎陳列柜的發貨期為參考值,如您需要了解機械設計基礎陳列柜的精確貨期,請與上海茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位對機械設計基礎陳列柜有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關機械設計基礎陳列柜的技術咨詢。
