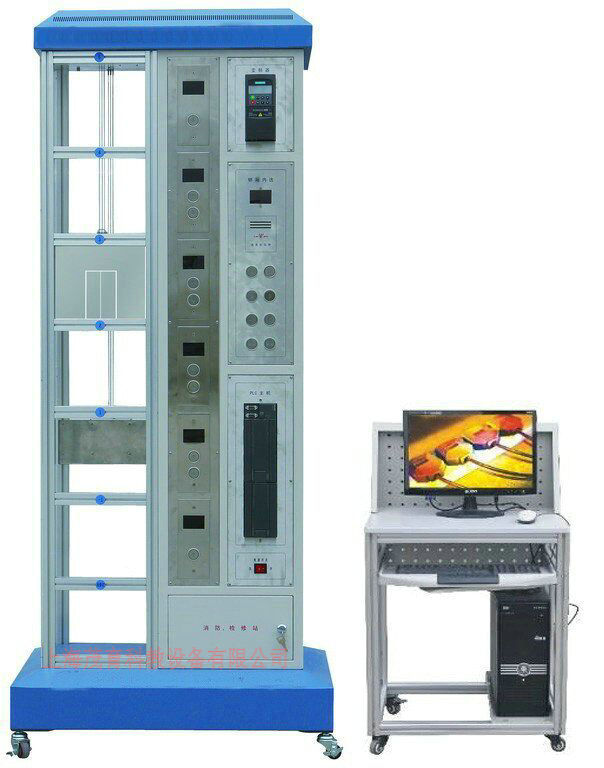

MYDT-220多層電梯實訓裝置(六層)

多層電梯實訓裝置-是為機電一體化教學要求而研發的,它集PLC、變頻調速、傳感器檢測、位置控制、復雜的開關量控制、時序邏輯控制有機結合于一體的教學裝置?蓾M足《可編程控制技術》、《現代電梯控制技術》、《電梯技術》等課程的實訓教學,適合于各職業院校、中專、技工學校的學生進行電梯檢修及PLC實訓。
一、技術性能:
    1、輸入電源:單相三線~220V±10% 50Hz
    2、工作環境:溫度范圍為-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
    3、裝置容量:<1.0kVA
    4、外形尺寸:800mm×500mm×1880mm
    5、配套電梯多媒體教學系統(10合一)(投標時需提供教學系統,未提供者取消投標資格),適應所有的教材,內容豐富并可隨意調取。合理地運用多媒體教學系統,可以很大程度上減輕老師講課的工作量。
內容分別是:
    1、電梯的基礎知識;
    2、電梯結構配置;
    3、電梯電器控制系統;
    4、各種電梯安裝教程;
    5、電梯使用和維護;
    6、電梯安裝工藝;
    7、電梯故障和診斷維修(上);
    8、電梯故障和診斷維修(下);
    9、電梯維修技術電子書(15合一) ;
    10、電梯原理及故障PPT(5合一)。

二、基本配置及功能:
1、多層電梯共有六層,樓層號標為"-1、1~5",高度約1.8m。
2、電梯模型的電氣部分由永磁低速同步電動機、變頻器、PLC、歐姆龍編碼器、語音到站鐘等組成。
    主機可選用西門子或三菱或歐姆龍,其中配置如下:西門子主機CPU224 AC/DC/RLY 內置I/O(14路數字量輸入/10路數字量輸出)+EM223數字量擴展模塊(16路數字量輸入/16路數字量輸出)+EM223數字量擴展模塊(8路數字量輸入/8路數字量輸出),變頻器為MM420;三菱主機FX1N-60MR內置I/O(36路數字量輸入/24路數字量輸出)+FX0N-8EYR數字量模塊(8路數字量輸出),變頻器為FR-D720S;歐姆龍主機CP1E-N40DR-A內置I/O(24路數字量輸入/16路數字量輸出)+CP1W-20EDR數字量模塊(12路數字量輸入/8路數字量輸出)+CP1W-8ER(8路數字量輸出),變頻器為3G3MZ-AB004,選用的主機功能齊全,性能優越。
3、機械部分有框架、導軌、轎廂、配重機構及電梯呼盒組成。
4、提供實現現代化電梯控制各種功能的檢測信號、控制執行機構和顯示器件。檢測信號分為外呼信號、內選信號、平層信號、位置檢測信號、轎廂門開閉位置信號、轎廂門防夾保護信號、上/下極限位保護信號等。電梯轎廂可上下運行,轎廂門具有開關和限位等保護功能。顯示實現每個樓層的當前轎廂所處位置樓層顯示、運行方向顯示、外呼/內選信號的回應顯示。
5、電梯的主拖動由變頻器驅動同步電機實現,能夠仿真實際電梯的運行速度。帶有檢測電梯位置的編碼器能精確檢測轎廂位置,從而控制電梯的加速、減速過程。
6、檢修、消防站,在電梯出現故障/測試電梯運行時,可在檢修站操作電梯,控制電梯的運行方向,在安全時刻打開電梯門。消防:模擬練習在出現火災等情況下,電梯的運行情況。
三、實訓項目:
    1、變頻調速系統
    2、傳感器調整
    3、傳感器檢測
    4、電機傳動
    5、采用光電編碼器的定位控制
    6、電梯控制系統的程序設計
    7、變頻調速,PLC編程,傳感器調整等方面的綜合訓練
    8、電梯消防、檢修訓練


友情提示:
1、設備驗收:各采購單位收貨時請檢查多層電梯實訓裝置(六層)的貨品外觀,核實多層電梯實訓裝置(六層)的數量及配件,拒收處于受損狀態的多層電梯實訓裝置(六層);
2、設備質保:茂育將為各采購單位提供多層電梯實訓裝置(六層)產品說明書內的質保條件和質保期,在質保范圍內提供對設備的免費維修,超出條件承諾時提供對多層電梯實訓裝置(六層)的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌亩鄬与娞輰?shí)訓裝置(六層)選型錯誤或購買多層電梯實訓裝置(六層)數量錯誤,造成多層電梯實訓裝置(六層)的退換貨要求,將不被接受;
4、設備貨期:對多層電梯實訓裝置(六層)的發貨期為參考值,如您需要了解多層電梯實訓裝置(六層)的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對多層電梯實訓裝置(六層)有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關多層電梯實訓裝置(六層)的技術咨詢。
