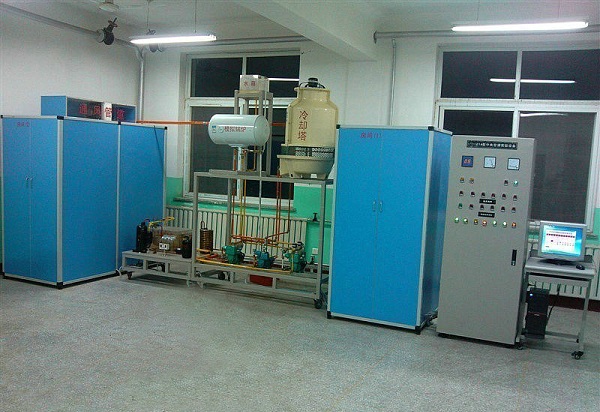

MY-512 中央空調實訓考核臺(網絡型)
中央空調實訓考核臺采用6匹水冷機組,不銹鋼框架結構,終端建立一個專門房間進行客戶的模擬,大廳的模擬直接利用教室原來空間,采用分水器和集水器對冷量或熱量進行分配調節,整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制,由計算機通過通信總線與PLC進行通信,控制整個中央空調的運行?照{(diào)的運行參數由各類傳感器進行采集,并通過通信總線送入計算機中,通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
二、系統組成:
1、制冷機組
2、冷卻系統
3、冷凍系統
4、制熱系統
5、模擬客房
6、模擬大廳
7、電控柜
8、可編程控制器
9、壓力采集模塊
10、溫度采集模塊
11、數據采集點
12、PLC編程軟件
13、中央空調組態監控軟件
14、電腦小推車
15、電腦自配
三、網絡監控及智能考核:
教師臺和學生臺電腦(1~32臺)可以同時監控中央空調的運行狀態,對中央空調的壓力、溫度等相關數據進行采集和顯示。
教師機設置故障,學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據,生成成績單,具有打印功能。
四、實訓項目:
1、中央空調的結構及設備工作原理的全面深入了解和掌握;
2、中央空調的啟動、運行、調試技術的實訓及考核;
3、中央空調運行工況、各運行參數檢測分析;
4、中央空調控制原理的實訓;
5、PLC可編程控制器編程及安裝調試的實訓;
6、故障判斷及設備故障解除實訓(故障點16個);
7、數據采集技術的應用及實訓;
8、網絡技術的應用及實訓(遠程控制)。
五、技術參數:
1、工作電源:三相五線制 380VAC 50Hz
2、安裝尺寸:長×寬×高=800×240×250cm
3、整機容量≤0.04TYVA
4、外形尺寸:8000mm×3000mm×3500mm(長×寬×高)
5、具備密碼開機、定時關機功能,便于實驗室管理。
六、配置清單:
編號 |
名稱 |
單位 |
數量 |
1 |
壓縮機(6P) |
臺 |
1 |
2 |
起動器 |
只 |
1 |
3 |
模擬鍋爐 |
臺 |
1 |
4 |
儲液器 |
個 |
1 |
5 |
水冷機組 |
套 |
1 |
6 |
手閥 |
只 |
2 |
7 |
高低壓表 |
只 |
2 |
8 |
膨脹閥 |
只 |
1 |
9 |
繼電器 |
只 |
1 |
10 |
風機 |
個 |
1 |
11 |
風管組件 |
套 |
1 |
12 |
水泵 |
臺 |
4 |
13 |
電磁閥(液) |
只 |
1 |
14 |
電磁閥(水) |
只 |
2 |
15 |
蒸發器 |
只 |
2 |
16 |
過濾器 |
個 |
1 |
17 |
視液鏡 |
個 |
1 |
18 |
溫控器 |
個 |
2 |
19 |
溫控器 |
只 |
1 |
20 |
延時繼電器 |
套 |
1 |
21 |
熱電阻 |
只 |
8 |
22 |
工作原理模擬演示板 |
塊 |
1 |
23 |
溫度指示燈板 |
塊 |
1 |
24 |
控制電路板 |
塊 |
1 |
25 |
模擬房間 |
套 |
2 |
26 |
模擬鍋爐 |
套 |
1 |
27 |
冷卻塔 |
個 |
1 |
28 |
水箱 |
套 |
2 |
29 |
不銹鋼架 |
套 |
1 |
30 |
控制柜 |
臺 |
1 |
31 |
微機控制接口 |
副 |
1 |
32 |
微機與實驗臺通訊連接線 |
條 |
1 |
33 |
航空連接線 |
條 |
1 |
34 |
中央空調控制實訓軟件 |
套 |
1 |
35 |
實驗操作指導書 |
套 |
1 |
35 |
電腦小推車 |
張 |
1 |
36 |
PLC(FX2N-48MR) |
臺 |
1 |
37 |
溫度采集模塊 |
塊 |
1 |
38 |
壓力采集模塊 |
塊 |
1 |
39 |
壓力傳感器 |
個 |
2 |
40 |
溫度傳感器 |
個 |
12 |
41 |
網絡服務器 |
套 |
1 |
42 |
智能答題系統 |
套 |
1 |
七、系統構成圖:
